Galvaniserade rör för uppvärmning: egenskaper hos rör,

Stålrör, som är kända under lång tid, har nu inte förlorat sin popularitet i konstruktion, eftersom de kan tåla ökade belastningar och motstå yttre påverkan bra, med undantag av kanske korrosion. För att undvika förstöring av uppvärmningsrören som ett resultat av rost, är järnet täckt med ett lager av zink. Materialet nedan ägnas åt detaljerna i utformningen av värmenätverk av galvaniserade rör.

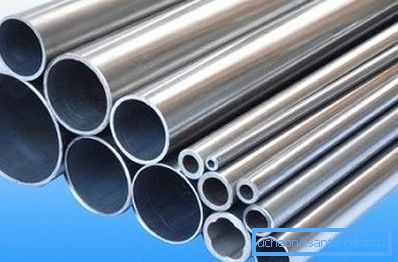

Egenskaper av stålrör

klassisk

Konventionella järnhaltiga rör har använts vid konstruktion av olika byggnader och strukturer under mycket lång tid. Deras popularitet beror på förmågan att motstå ökade belastningar, liksom att inte kollapsa under påverkan av negativa externa faktorer.

Ett betydande inflytande på populariteten har priset. Kolstålrör med höga tekniska egenskaper är ganska överkomliga.

Materialen i fråga är enkelt skapade för utformning av värmenät:

• på dem är det möjligt att transportera värmebäraren uppvärmd till en temperatur över + 100 grader Celsius;
• när vätskan fryser under den kalla årstiden (till exempel vid en panna olycka) kan rörledningarna värmas upp med öppen flamma.

Men för att inte nämna de betydande bristerna:

1. Processen med att designa ett uppvärmningsnät av stålrör är ganska mödosamt, kräver speciella färdigheter och användningen av sofistikerad utrustning.
2. Stålrör är svåra att ge den önskade geometriska formen, speciellt när du behöver böja dem på flera ställen i olika vinklar.
3. Metaller leder värme väl, så när man installerar ett uppvärmningsnät (speciellt med öppna ytor), bör stålrör försiktigt skyddas med värmeisoleringsskal, glasull eller mineralfiber.
4. Metallprodukter är mycket mottagliga för korrosion, så deras genomsnittliga livslängd överstiger inte 10-15 år.

Som redan nämnts är det den sista faktorn som begränsar användningen av de beskrivna materialen för utformning av rörledningar.

Att hantera problemet på två sätt:

1. Använd polymerdelar. Det finns rör av olika typer av plast, varav många används framgångsrikt vid utformningen av värmesystem för hus och lägenheter. De kan emellertid inte motstå mer internt tryck och en mycket hög kylvätsketemperatur.

En annan nackdel med plaströr är en liten styrka, speciellt för påverkan.

1. Täck stålröret med ett skyddande lager av zink. I detta fall kan korrosion undvikas, men endast om vatten används som värmeöverföringsvätska. Antifreeze, som är kemiskt aktiv, kommer att minska alla fördelar med galvanisering till noll.

Värmesystemet av galvaniserade rör är dock mer tillförlitliga, så det är vettigt att hålla beskrivningen av dessa delar mer detaljerad.

galvaniserad

Galvanisering av röret bidrar till att skydda det på ett tillförlitligt sätt mot korrosionens utseende och förlänga livslängden med flera år.

Var uppmärksam! Inte bara stålprodukter täcker med ett skyddande zinkskikt. Det kan vara gjutjärnsledningar, liksom andra produkter avsedda för transport av vätskor.

Instruktioner för tillverkning av galvaniserade rör ger två grundläggande metoder för att applicera ett skyddsskikt:

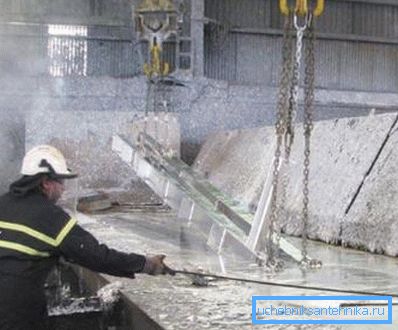

1. Hot. Den färdiga ståldelen är nedsänkt i en behållare fylld med flytande zink vid en temperatur av + 450 grader Celsius.

1. Diffusion. I detta fall skapar zink inte bara ett skyddande skikt. Tack vare en speciell teknik tränger atomerna i de två materialen varandra genom varandra och bildar en stark beläggning som motstår oxidation.

För diffusionsbehandling används pulveriserad zink i stället för vätska. Rören placeras i speciella behållare, där speciella reaktioner äger rum, vilket ger röret inte bara mekanisk utan också elektrokemisk styrka.

Var uppmärksam! Diffusionsbeläggning appliceras endast på stålröret, eftersom andra material inte kan interagera med zink.

Oberoende design av värmesystemet

Vid tillverkningen av klimatanätet av galvaniserade stålrör kan du använda två typer av anslutningar:

• elektrisk eller gas-svetsad;
• med gängade rördelar.

Det bör noteras att både den första och den andra metoden kräver att mästaren har viss byggkompetens. Om du tvivlar på dina förmågor är det bättre att överlämna installationsproceduren till erfarna rörmokare.

svetsning

Processen för tillverkning av värme genom svetsning består av följande steg:

1. Vertikala huvudstegrar är monterade (tillförsel och retur), och därefter görs horisontell ledning från dem till varje centralvärmeväxlare.

Tips! Om du uppgraderar ett gammalt värmesystem är det lämpligt att genomföra installationen av rör enligt det gamla systemet och genomföra deras sekventiella utbyte. Sådana tekniska nätverk är mycket noggrant utformade och testade, så det är inte nödvändigt att göra stora förändringar onödigt.

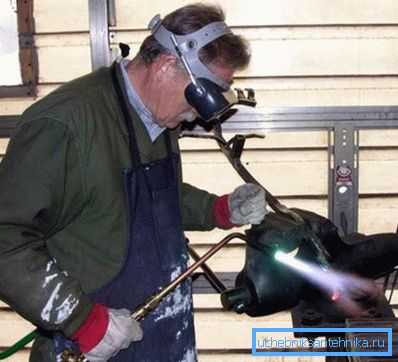

1. Gassvetsning utförs med hjälp av en speciell lödning med en tjocklek av 0,8 till 1,2 mm. Om elektrisk svetsning används, är det nödvändigt att använda elektroder med kalciumfluorid eller rutilbeläggning med en diameter på upp till 3 mm. I annat fall kommer en stram anslutning inte att uppnås.
2. Galvaniserade rör, till skillnad från konventionellt stål, överlappas. För detta är en av delarna något fläckad.

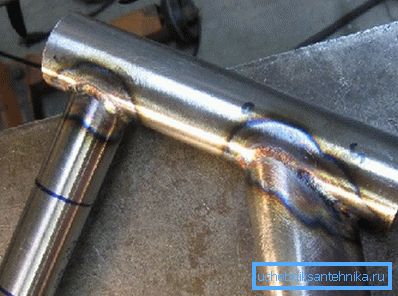

Vid svetsning av rör med en skyddande beläggning bör sömnens kvalitet ges ökad uppmärksamhet. Fogen bör inte ha sår, marker, sprickor och andra defekter.

Med samma omsorg är det nödvändigt att göra hål för rör och rördelar. Du kan använda en borrmaskin, en fräsmaskin eller klippa ett hål med en press.

Om du har initiala färdigheter att arbeta med en svetsmaskin och bestämma att du själv ska montera galvaniserade rör, bör du följa följande tips under driften:

• sömmen måste startas från mitten av delen, från golvet och gradvis röra sig uppåt;
• elektroden bör placeras strängt vinkelrätt mot produktens yta (annars kommer det att vara omöjligt att göra en högkvalitativ fog);
• Om svetsning utförs på en vertikal yta, ska elektroden placeras i en vinkel och styra den från topp till botten.
• Spotsvetsningsteknik kan användas för att uppnå bästa kvalitet.

Var uppmärksam! Galvaniserad rörsvetsning används nästan aldrig. Under påverkan av hög temperatur förångar skyddsskiktet fullständigt, vilket leder till att lederna kommer att korrodera, och du kommer att förlora alla fördelar med att använda dyrbar galvanisering. Det är bättre att dölja kopplingstekniken, där användningen av gängade beslag används.

beslag

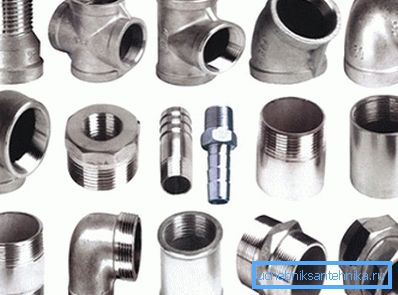

För installation av värmesystemet med vridmetoden måste du fylla på med det nödvändiga antalet tillbehör: armbågar, adaptrar, stoppventiler och så vidare.

Verktyg av olika diametrar krävs också för gängning. Du kan använda dörrar, men det är bättre att köpa en skruvmatris: den här enheten gör att du kan skära bättre och undvika snedvridningar.

Dessutom kommer det att vara nödvändigt:

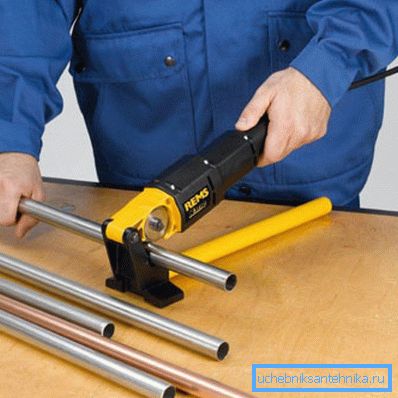

• kvarn för skärning av stålrör i segment av önskad längd;
• en fil med vilken avfasningen avlägsnas
• vice som hjälper säkert att hålla arbetsstycket i arbetet med att arbeta med dem;
• gasnycklar för vridkopplingar och rör (helst dynamometrisk - de skadar inte gängan i fästet, utmatningskraften).

Skärprocessen orsakar vanligtvis inte svårigheter även för en nybörjare, men här måste du ta hänsyn till flera funktioner:

• När man mäter rören, kom ihåg att ta hänsyn till det avstånd som röret kommer in i fästet vid vridning.

• När du installerar, var uppmärksam på att placeringen av röret för nära väggen inte gör det möjligt att skära tråden (det kräver minst 8-10 cm ledigt utrymme).

Församling - lektionen är inte särskilt tidskrävande.

Här gör nybörjare bara två vanliga misstag:

1. Förvrängning av produkter längs längdaxeln. Om det inte är korrekt att kombinera röret och armaturen kan du bryta tråden. På grund av detta blir det omöjligt att uppnå önskad täthet, och skadade delar måste bytas ut med nya.
2. Åtdragning av fästet eller stoppventilen för hårt. Det händer ofta när man trycker på kranen, när befälhavaren vill dra åt muttern lite mer, så att kranens handtag rör sig mer fritt. Oftast leder detta till brott.

För att klara situationen kommer färdigmontering och lindning av ytterligare lager av polymerband eller släp.

Dockning med radiatorer

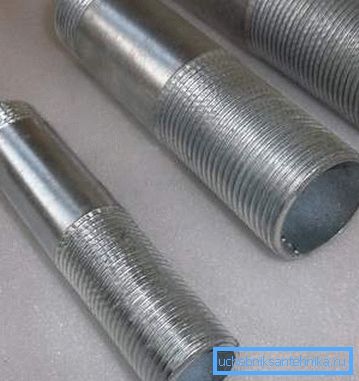

Ett annat viktigt steg i installationen är anslutningen av rör med radiatorer. För att göra detta, använd en speciell typ av beslag - sgony.

Operationen utförs enligt följande:

• sgon skruvas på röret tills avståndet mellan dess snitt och batteriets inlopp når 5 mm;
• släp slingras på radiatorinloppet (längs tråden);

• tråden skruvas på trådarna tills kraften blir märkbar men inte överdriven;
• Fogar kan målas för att förhindra korrosion.

slutsats

Galvaniserade rör används sällan för att utforma uppvärmningsnät. De kan ersättas med andra delar som är billigare och enklare att installera i ett klart klimat nätverk. Du kan lära dig mer om detta från videon nedan.
