Fyrkantigt och rektangulärt rör - typer och egenskaper av
Fyrkantiga och rektangulära rör används nu aktivt i nästan alla branscher. Denna konfiguration ökar väsentligt de tekniska egenskaperna hos den styrka som krävs för konstruktion, fordonsdesign och tillverkning av möbler. Varje år växer sortimentet av profilrör stadigt, jämfört med det område som producerades för 20-30 år sedan, det ökade mer än 2 gånger.
Varför rektangel

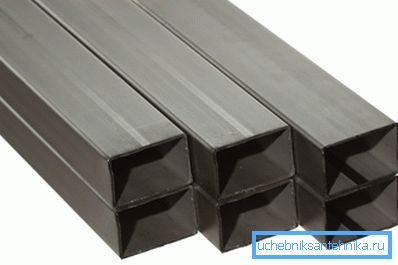

Runda sektionen är väl lämpad för transport av vätskor eller gaser. Den cylindriska formen håller trycket bättre och är mycket lättare att tillverka. Men profilprodukterna är mer motståndskraftiga mot yttre belastningar. Konfigurationen och dimensionerna av rektangulära rör är sådana att de har 2 tvärgående ribbor.
Varianter av produkter

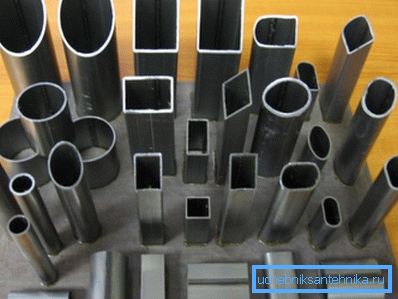

Alla rör med kvadratisk eller rektangulär sektion är vanligtvis uppdelade i tre typer.
- Den vanligaste typen anses vara svetsad konstruktion.. En sådan produkt är gjord av plåtböjd och svetsad på specialutrustning. Metallsvetsade rektangulära rör enligt GOST 30245 regleras. Priset på sådana produkter är det mest acceptabla, därför används de oftare.

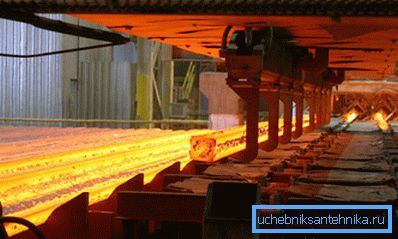

- Varmvalsade produkter, har ganska höga operativa egenskaper, de är dyrare i produktionen, men denna teknik möjliggör att producera rör med tydligt definierade parametrar.
- Strukturer gjorda på kallvalsverk, har initialt hög hållfasthet, men svag elasticitet. För att öka elasticiteten hos den teknik som används "semester". Metallen upphettas till en viss temperatur och kyls långsamt.
Viktigt: Ett sortiment av rektangulära rör enligt GOST 8639 82 reglerar produktionen av alltvalsade produkter på rörvalsverk för varm- och kallvalsning.
Vilka är fördelarna med kvadratiska och rektangulära produkter?
- Som tidigare nämnts, på grund av närvaron av naturliga parallella förstyvningselement, har sådana strukturer mycket högre styrka än varmvalsade rör i samma sektion. Plus, varmvalsad metall är oproportionerligt tyngre och skrymmande.

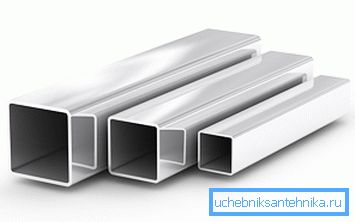

- För närvarande är nästan alla metallprodukter föremål för korrosionsbehandling, vilket ger en betydande ökning av livslängden. Rostfritt och legerat stål behöver inte initialt sådan behandling.
- Rörets rektangulära eller fyrkantiga form är väl monterad på vertikala och horisontella plana ytor. Sådana konstruktioner är lämpliga att skära ut eventuella ytmaterial.
- I ihåliga produkter är det lätt att placera någon kommunikation. Från kabelledningar till vattenförsörjning.

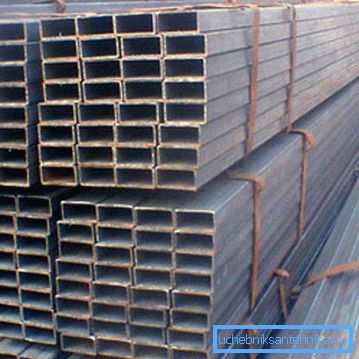

- Rektangulära eller kvadratiska mönster är bekvämare att lagra, packa och transportera, jämfört med en cirkulär sektion, tar dessa produkter upp mycket mindre utrymme.
När det gäller beräkningar
Att täcka hela serien av rektangulära rör i en artikel är orealistiskt. Men det viktigaste att komma ihåg är att vid köp och transport är vikten av ett rektangulärt rör av stor betydelse, eftersom metallbaserna släpper ut produkterna efter vikt.

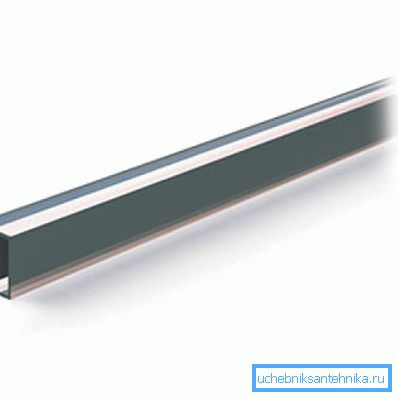

Vikten av en löpande mätare av ett rektangulärt rör beror på dess dimensioner i tvärsnitt och väggtjocklek. Under fältförhållanden kan detta värde beräknas såväl som vikten av plåten. Med andra ord, för att göra en designskanning i kvadratmeter, multiplicera med en fast, i tabeller, den specifika vikten av denna metall i gram och av väggtjockleken i millimeter.
Värden som erhållits genom sådana beräkningar är ungefärliga. Naturligtvis kan du använda dem om du inte hade ett bord med exakta uppgifter till hands. Det är ännu bättre om du kan använda en onlinekalkylator med vilken du kan exakt beräkna vikten på ett rektangulärt rör.
Vi presenterar till exempel en del av tabellen sammanställd i enlighet med GOST 8645 82, för stålkonstruktioner. Samma GOST för rektangulära rör reglerar parametrarna för produkter från rostfritt legerat och andra specialkvaliteter av metall.
Stålrörvikt.
| Rektangulär rörsektion | vägg | Vikt 1m / p |
| 20 x 15 mm | 1,5 mm | 0,810 kg |
| 20 x 15 mm | 2,0 mm | 1 070 kg |
| 25 x 15 mm | 1,0 mm | 0,620 kg |
| 25 x 15 mm | 1,5 mm | 0,930 kg |
| 25 x 15 mm | 2,0 mm | 1.225 kg |
| 30 x 20 mm | 1,5 mm | 1 178 kg |
| 30 x 20 mm | 2,0 mm | 1 544 kg |
| 40 x 20 mm | 1,5 mm | 1,401 kg |
| 40 x 20 mm | 2,0 mm | 1 853 kg |
| 40 x 25 mm | 1,5 mm | 1 544 kg |
| 40 x 25 mm | 2,0 mm | 2.057 kg |
| 50 x 20 mm | 1,5 mm | 1.660 kg |
| 50 x 20 mm | 2,0 mm | 2.198 kg |
| 50 x 25 mm | 1,5 mm | 1 778 kg |
| 50 x 25 mm | 2,0 mm | 2.355 kg |
| 50 x 30 mm | 1,5 mm | 1.849 kg |
| 50 x 30 mm | 2,0 mm | 2 449 kg |
| 50 x 40 mm | 1,5 mm | 2 100 kg |
| 50 x 40 mm | 2,0 mm | 2.790 kg |
| 50 x 40 mm | 2,5 mm | 3 477 kg |
| 60 x 20 mm | 1,5 mm | 1.849 kg |
Viktigt: I tabellerna för profilerade produkter anges det teoretiska värdet av materialets massa. Standarder tillåter teoretiska data att avvika från den faktiska vikten inom 12%.
Var används rören

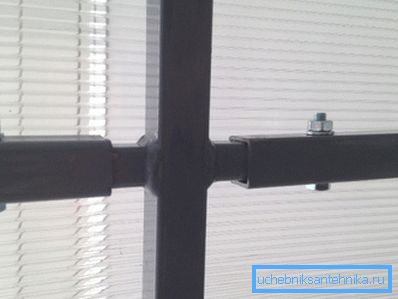

Nu använder nästan alla byggarbetsplatser profilerat material. Kom ihåg hur snabbt moderna köpcentra, paviljonger, utställningshallar och andra liknande strukturer växer. Allt detta blev möjligt eftersom ramen monterades i dem från metallbalkar och profilerade rör.
Konstruktion, ett av de områden där externa stabiliteten hos rören hävdas. Tightness av produkterna i lagerbyggnadsbyggnaden dimmar in i bakgrunden. Det finns en separat GOST för rektangulära rör, gjorda av svetsteknik.
Sortimentet av rektangulära rör enligt GOST 30245 2003, har för närvarande det bredaste utbudet av dimensioner för svetsade produkter.
Viktigt: En I-stråle med styrka överstiger det profilerade röret, så kvadratiska och rektangulära rör används i mellanliggande, öppna strukturer, med en genomsnittlig belastningsnivå eller på platser där den estetiska sidan av problemet är viktig.
Men de profilerade produkterna i konstruktion används inte bara för tillverkning av lagerbjälkar i höghus. Inte mindre populärt är detta material när man anordnar lätt laddade och tekniska strukturer.
Rektangulär bimetallräcke finns på alla kontor. Rektangulärt plaströr, väl lämpat för att ordna dolda kabelledningar i höghus. Och äntligen är tillfälliga hopfällbara utställnings- eller handelspaviljonger som regel gjorda exakt ur en sådan profil. (Se även artikeln Kabelläggning i rör: funktioner.)

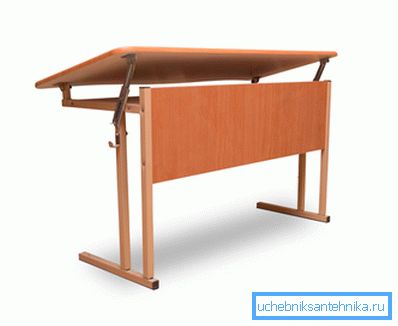

Denna form används ofta vid tillverkning av möbler. Vi gick alla i skolan och kom ihåg, inte alltid vackra, men pålitliga och hållbara skrivbord och bord, monterade på grund av kvadratiska eller rektangulära rör. Moderna möbeldesigners ser inte över dessa profiler.
Nu har nästan alla rörliga hjulfordon i sina designlagerelement gjorda av kvadratiska eller rektangulära rör. Börja med en vagn i landet, en släpvagn till bilen och slutar med en sport med höghastighets bil, det finns sådana rör överallt.
Och till sist, land växthus, som både snabbt monteras och snabbt demontera sig, är ofta gjorda av exakt formad lättmetall. Instruktioner för montering av sådana strukturer tar inte mer än 1 sida och är förståeligt på en intuitiv nivå.
Videon i den här artikeln visar profilerade rör.
slutsats
Ingen skulle argumentera med det faktum att det inte finns några universella material i naturen. Fyrkantiga och rektangulära rör är inte heller något undantag. Men på många områden inom bygg- och tillverkningsindustrin är de ett oumbärligt material.
