Förlust av tryck i rörledningen

Omedelbart göra en bokning att bekantskap med detta ämne kan vara av intresse bara för dem som vill installera vattenförsörjningssystemet i sitt hem på egen hand. Entreprenören bör först och främst ta hänsyn till att tryckförlusten i rörledningen är en indikator på vattentrycket i systemet, med hänsyn till vilken brunnpumpens kapacitet ska väljas.

Ur en rent fysisk synpunkt förklaras dessa förluster av det faktum att när en vätska rör sig genom en rörledning är en viss resistans närvarande för sin ström, vars värde beror på sådana egenskaper hos ledningen som:

  • arbetsrördiameter (med minskande diameter ökar motståndet);
  • vattenflödeshastighet, med en ökning i vilken motståndet ökar också;
  • Kvaliteten på ledarens ytor i direkt kontakt med vätskan.

Observera att även vid flyttning längs en absolut direkt rörledning, genomgår vattenflödet viss hämning och med en ökning av dess totala längd kan det totala motståndet mot vattenpassagen vara väldigt signifikant.

Raka sektioner

För att lösa uppgiften före dig är det enklaste sättet att använda speciella tabeller och beräkningsformler, med hjälp av vilka du direkt kan få all den information du behöver. Observera att produkter från moderna polymerer i allt högre grad börjar användas för att lägga till försörjningsrör.

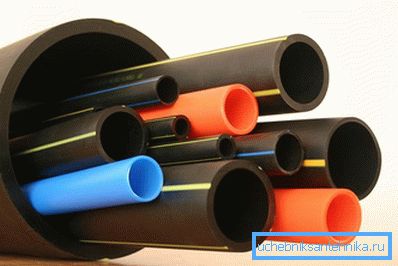

Polymerrör

Rör av dessa material har anmärkningsvärda prestanda egenskaper, bland annat kan vi inkludera:

  • låg vikt och enkel installation;
  • motståndskraft mot frätande effekter;
  • jämnheten i strukturen hos det använda materialet, vilket ger låg motståndskraft mot vattenflödet.

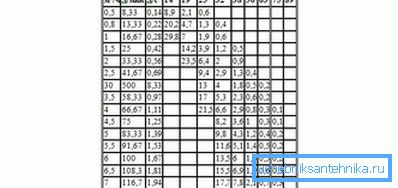

I detta avseende valde vi plaströr vid bedömning av data om vätskeflöde. Tabellen nedan visar tryckförlustvärdena för varje 100 meter vattenledning. Dessutom indikeras vattentrycket i olika enheter (i meter vattenkolonn, såväl som i liter per minut och andra).

Huvudförlustvärden

Tips! För att få data på stålrör bör du multiplicera de värden som anges i tabellen med 1,5.

Redovisning för lokalt motstånd

Förutom linjära förluster i rörledningen kan det också finnas förluster i samband med närvaron av så kallade "lokala motstånd", som innefattar förgreningselement och justering av effektflödet (tees, armbågar, ventiler, ventiler, etc.). Storleken på förlusterna i dem beror på hastigheten på vattenflödet och själva elementets konfiguration.

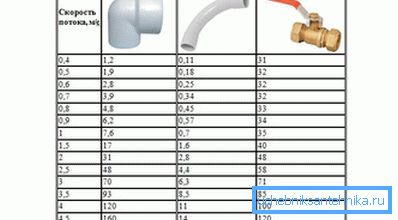

Tabellen nedan visar data om huvudförlust i de vanligaste lokala motstånden (i centimeter vattenkolonn):

Förlust av tryck i lokala motstånd

Formler för beräkning

För att beräkna mängden vattenflöde kan du använda följande formel:

Q = V 'S,

där "Q" menas att vattenflödet (i m3 / s), med "S" är rörets tvärsnittsarea (i kvadratmeter) och med "V" är vattennivåets hastighet (i meter per sekund). Du kan beräkna tvärsnittsarean med den klassiska formeln S = ?? D2 / 4, där D är diametern på rören som används i ledningen.

Efter en approximativ beräkning av värdet av det önskade värdet kommer du att se att tryckförlusten på några prov av lokala resistanser är bara en liten del av de totala (totala) förlusterna. De ökar något med en ökning i flödeshastigheten som orsakas av vattenkanalens inskränkning, när betydande volymer vatten strömmar genom den förminskade delen av den.

Undvik att öka vätskeflödet i det här fallet, du kan mycket enkelt. För att göra detta måste du välja ett rör med större diameter för framtida vattenledning, vilket gör det möjligt att praktiskt taget ignorera lokala motstånd.

I det allmänt settaste fallet bör beräkningen av förlusten i vattenförsörjningen ske på ett sådant sätt att det lokala motståndet skulle ha från 2 till 4 m3 fluidflöde. Med tanke på förlusterna i dess raka sektioner kan dess totala värde vara ca 5 m3.

video

Denna video berättar hur man beräknar tryckförlusten på en horisontell rörsektion.
