Flaring kopparrör: granska tillgängliga verktyg och metoder

Rörflakning eller rullning är deformationen av materialet från vilket de är gjorda i en viss riktning. Rullning är tillrådligt i fallet då den färdiga gjutna eller stämplade produkten inte kan köpas eller göra rätt storlek och form.

En annan anledning till tillämpningen av denna metod kan vara behovet att justera rörets inre diameter till önskad storlek.

Bearbetade produkter

Grundläggande begrepp

Rullning används ofta i system där element är anslutna med avloppskopplingar eller lödning. Dessa är system som vatten, värme, gas, kylning, luftkonditionering eller maskinteknik. Om vi ​​talar om en sådan process som flaring av stålrör eller koppar i industriell skala, så för denna process med specialiserade axlar, rulla på ytan flera gånger för att skapa önskad diameter.

Ett speciellt fall av rullande kan vara driften av en rörbender, som installatörerna av VVS- eller gasutrustning måste ha stött på. I detta verktyg rullar valsen röret runt formen av en given radie, vilket ger en böjning av de önskade parametrarna.

Manuell rörbender

Varför behöver du rulla

Flaring rören med egna händer är ett förfarande som är nödvändigt i följande fall:

  • Att köpa ett rör av önskad storlek är inte möjligt på grund av att produkter med angivna parametrar inte tillverkas av gjutnings- och stämplingsmetoder.
  • För att montera systemet krävs en exakt passform av elementen till storleken, i enlighet med vissa parametrar för böjningsvinkeln eller den inre diametern.

Rullning av kopparrör som deltar i skapandet av vattenförsörjningssystem tillhör det sistnämnda fallet.

Implementeringen av rullande metoden

Primitivt verktyg för

Flaring av kopparrör med egna händer är ett förfarande som säkert kräver användning av ett specialverktyg.

Plastmaterialet av sådant material som koppar tillåter en person som är fysiskt utvecklad och behärskande för att helt enkelt försöka dra ett sådant rör i en konisk form med egna händer men det här är fyllt med följande konsekvenser:

  • Ett tunt rör med genomförandet av denna metod är lätt att hysa upp;
  • På ett ställe där den maximala kraften faller, kan röret helt enkelt bryta.

Rådet. Denna sträckningsmetod anses ganska grov och används endast i extrema fall.

Det finns ett mellanliggande alternativ mellan en sådan barbarisk sträckningsmetod och en bra rulning som används av en klaff för kopparrör, en anordning med utbytbara munstycken eller en expander. Med denna enhet kan du sträcka det mjuka kopparmaterialet med en spak i bara en enkel åtgärd.

Expander på bilden

Var uppmärksam! Flare Expander är en bekväm enhet, dess hastighet är anständigt, men kvaliteten på resultatet lämnar mycket att önska.

Det lämpligaste verktyget för flaring är en vals tillverkad av karbidmaterial som rullar upprepade gånger över det inre rörets inre diameter. Vid varje uthyrning av en given rulle blir rörets deformation någonsin starkare i en given riktning.

Fördelar med att använda en rulle

Flaring av ett kopparrör med egna händer med en rull är en process som har följande egenskaper:

  1. Tårar av röret som behandlas är uteslutna.. Varje rullande rulle åtföljs av en liten deformation av produkten, och den gradvisa deformationen överföres lätt av metallen, vilket eliminerar brott.
  2. Rörets väggtjocklek efter flaring är likformig. Förtjockningen i rörväggarna, om den ursprungligen var heterogen i sammansättning, rullas ut till en jämn tjocklek med hjälp av rullar;
  3. Efter flaring blir ytan helt platt och jämn.. Sådan jämnhet beror direkt på kvaliteten på verktyget som används.

Var uppmärksam! Du har verkligen möjlighet att köpa ett verktyg av lägre kvalitet, vars pris blir lägre. En sådan produkt har en kontur som helt enkelt pressas in i röret, som befinner sig i ett fast läge. Resultatet efter ett sådant flaringarbete blir något sämre, men ganska acceptabelt.

Användningen av en flare

Verktyg för arbete

Flaring av kopparröret görs med hjälp av en flarehanterare om anslutningen görs med hjälp av kopplingar eller lödning. Vid lödning är det nödvändigt att expandera den ena änden i vilken ett annat rör införs.

Således finns det ett litet gap som måste fyllas med lödd. Denna typ av anslutning anses vara den mest tillförlitliga för installation av ett split-system och kylenheter.

Kopplingsanslutningen är också ganska populär tack vare det faktum att det är ganska enkelt att montera och demontera ett sådant system. Innan du börjar med flakningen av röret för installation med hjälp av kopplingar, är det nödvändigt att först förbereda det, och först därefter börja deformationen.

Arbetsordningen är som följer:

  • Rengöring av rörets ände:
  • En hylsa läggs på röret;
  • Röret sätts in i instrumentet. Flaringskruven roterar tills kanten bildar en vinkel på 450;
  • Produkten avlägsnas från verktyget;
  • Kopplingen leder till att kanten och muttern vrider på den.

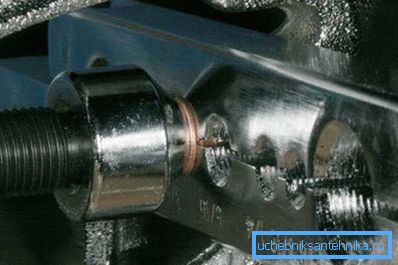

Flaring arbete

Rådet. Många hantverkare rekommenderar att man sänker rören med en marginal på 2-2,5 cm när man installerar kopparrörledningen så att rörets ände kan avskuras och dupliceras rullningsprocessen vid misslyckad flaring.

Om installationen av rörledningen genomförs genom lödning, bör rullande processen bestå av följande steg:

  1. Ytan rengörs med en speciell pensel;
  2. Med hjälp av rullning expanderar röret så att det kan sättas in i nästa del av systemet med ett gap på 0,1 mm;
  3. Ett enhetligt fluxflöde bör appliceras på innerytan och anslutas till nästa nätverkselement;
  4. Korsningen är uppvärmd med en brännare, och löddet sätts till det. Uppvärmningen fortsätter tills lödningen smälter;
  5. Uppvärmning fortsätter tills det smälta lodret fördelas jämt över fogen.

Sammanfattningsvis

Produkter förberedda för installation

Ur modernitetssynpunkt är kopparrörledningen på grund av dess komplexitet och de alternativ som finns på den moderna marknaden ett ganska konstigt val. Om du ändå bestämde dig för att skapa en pipeline från detta mjuka material med egna händer, kan du enkelt hantera installationen av ett sådant system med hjälp av flaring (se även artikeln VChGG Pipes - funktioner och applikation).

En video i den här artikeln kan du läsa instruktionerna för den här typen av installation.
