Färgning av rörledningar: skillnader, syfte, standarder

Modern teknik, industriell, urban och annan kommunikation, deras nätverk och system är utformade för att transportera olika ämnen som är farliga för människor och miljö. Därför, även under sovjetiden, utvecklades ett specialdokument GOST 14202 69 på pipelinsfärgen, som strikt reglerar vilka färgmarkeringar och andra tecken som ska varna personalen om rörets innehåll som man ska arbeta med.

Kommunikationssäkerhet

tidsbeställning

Det bör omedelbart noteras att detta krav inte alls är av rådgivande karaktär. Vidare är bristande överensstämmelse eller bristande efterlevnad av kraven för SNiP rätt strängt straffbart enligt lag.

Detta beror inte på att någon ville måla denna värld med nya färska målar, men för att i händelse av olycka, underhåll, liksom andra kontakter och manipuleringar med de listade föremålen, räddningstjänsten, akutmottagningen och andra specialtjänster säkert veta vilka ämnen ska de hantera och vilka åtgärder som bör vidtas för att hålla in och eliminera faran.

Det bör också erinras om att rörledningar bär långt ifrån bara kranvatten, uppvärmningsunderlag och avloppsvatten.

Modern produktion och kemisk industri har länge manipulerats med ämnen som:

• Brännbara och explosiva gaser av olika ursprung;
• Brännbara och explosiva vätskor med olika ursprung;
• Giftiga gaser och vätskor;
• Överhettad ånga;
• Mättad ånga;
• Högtrycks-ämnen;
• Ej brännbara gaser och vätskor;
• Syror, inklusive rökiga och koncentrerade;
• Alkalier med olika sammansättningar;
• Farliga organiska föreningar;
• Luft vakuum;
• Alla substanser under högt tryck;
• Andra farliga eller särskilt viktiga ämnen.

Var uppmärksam! Förutom den omedelbara faran som dikteras av den kemiska sammansättningen av ämnet som transporteras, spelar temperaturen (både hög och låg) samt tryck och volym en viktig roll.

Det är självklart att en nödsituation uppkommer vid en huvudlinjeolycka och läckage, brand eller annan farlig aktivitet hos det transporterade ämnet, och akuttjänster, räddningstjänst för medborgare, evakueringsgrupper och andra akutmottagande deltagare måste vara fullständigt informerade om farokällans art och sammansättning.

Konsekvenserna av en katastrof kan täcka inte bara lokala, lokala, regionala, regionala och till och med nationella och globala skalor. Denna omständighet tar upp ämnet som diskuteras till en helt annan nivå, och här löses problemen inte av familjerådet - om du vill lägga färgen billigare med egna händer eller ringa till en målare.

Detta är ett nationellt problem som är en av de mest kontrollerade och ansvariga på nivåer av ministerier och avdelningar i olika länder och deras fackföreningar.

Var uppmärksam! Priset för att inte uppfylla, ignorera, sabotera eller felaktigt uppfylla märkningskraven är många människors liv, infrastrukturens integritet, effektiviteten i industrin och livsstödsföretag i städer, sjukhus, andra viktiga objekt, handlar om att bevara och skydda naturliga föremål, inklusive unika.

Grupper av ämnen och motsvarande färger

Enligt GOST 14202 69 beslutades att dela upp alla transporterade ämnen i tio utvidgade grupper, som förenas med en eller annan gemensam egenskap.

Således är alla substanser i den första approximationen uppdelade i följande grupper:

1. vatten (teknisk, drickande, avfall);
2. Vattenånga;
3. Luften;
4. Brännbara gaser, inklusive flytande
5. Icke brännbara gaser, inklusive flytande
6. Olika syror, inklusive fuming;
7. alkalier;
8. Brandfarliga vätskor;
9. Icke brandfarliga vätskor;
10. Övriga ämnen.

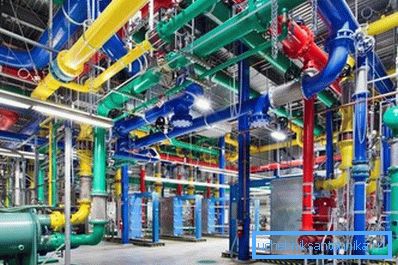

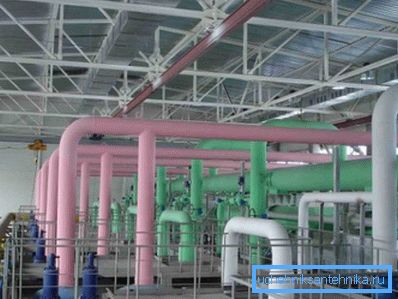

Vissa färger motsvarar dessa förstorade grupper av ämnen, vilket indikerar närvaron i kärlet av en eller annan kemisk substans:

Gruppnummer	Transporterad substans	Färgnamn
1	vatten	grön
2	ånga	den röda
3	Luften	blå

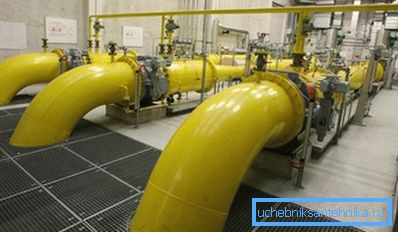

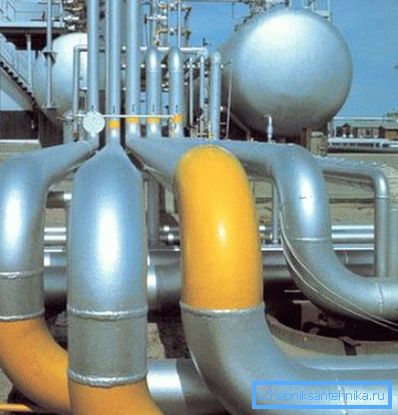

4,5	Brännbara och icke brännbara gaser	gul
6	syror	apelsin
7	alkalier	lila
8,9	Brännbara och icke brandfarliga vätskor	brun
0	Övriga ämnen	grå

Var uppmärksam! Förutom de angivna färgerna och föremålen måste brandbekämpningssystem och installationer målas i signalröd färg oavsett innehåll.

Färgbeläggningsmetoder

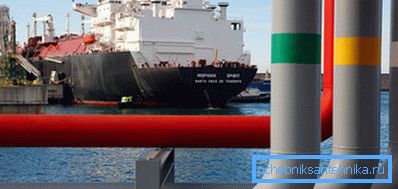

Identifieringsfärg appliceras i ett kontinuerligt skikt över hela ytan eller i separata sektioner.

Metoden för applicering av färg väljs utifrån ett antal överväganden:

• Objektets läge
• Rördiameter;
• Bagage längd;
• Antalet gemensamt placerade linjer;
• Krav på reglerna om industrisäkerhet och livsäkerhet i branschen.
• Industriella hygienkrav;
• Villkoren för synlighet och insyn i luftmiljön vid anläggningen.
• Belysningsförhållandena för själva objektet;
• Bekvämligheten hos personalen;
• Allmän arkitektonisk lösning eller ensemble av området.

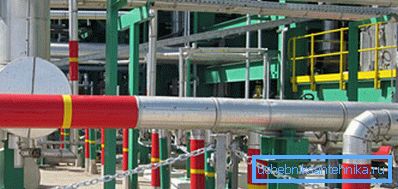

Om koncentrationen av ljusa färger av en eller annan anledning är oacceptabel, liksom i verkstäder med ett stort antal och längd av kommunikation - markeringsfärgen görs i sektioner.

Om antalet kommunikationer är litet och deras längd är liten, om det inte förvärrar arbetsförhållandena i verkstäderna, är färgen kontinuerlig.

Utomhus föremål är täckta med ett kontinuerligt skikt endast med hänsyn till påverkan på beläggningen av solstrålning och andra väderfaktorer.

Om beläggningen appliceras inuti verkstäder och produktionsområden, så är det i detta fall resten av rörytan målade i färgen på rummets väggar. Samtidigt är användning av andra märkningsnyanser för att fylla luckorna strängt förbjudet.

Var uppmärksam! Vid läggning av motorvägar i kanaler som inte passagerar eller på kanaliserande sätt tillämpas märkning inom inspektionskammare och brunnar.

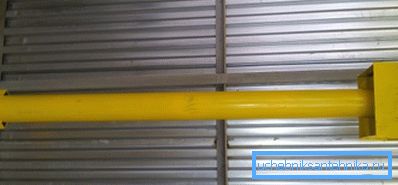

En annan viktig regel är att identifieringsplanerna tillämpas enligt lokala funktioner (väder, klimat, solaktivitet, synlighet). Samtidigt befinner de sig på de viktigaste och viktigaste platserna - förbindelser, grenar, på platserna för urval och instrumentation, vid de viktigaste ruttarnas punkter genom väggar och andra hinder, golv, skiljeväggar, samt till produktionsanläggningarnas ingångar och utgångar.

Var uppmärksam! Användningsfrekvensen inom föremål och inom utomhusinstallationsområdet är inte mindre än 10 meter, på öppna bagagelinjer och rörledningar - från 30 till 60 meter beroende på terrängförhållandena.

Bredden på sektionerna beror direkt på rörledningens diameter. För föremål med en diameter upp till 300 mm - inte mindre än 1200 mm (fyra diametrar), för föremål vars diameter överstiger 300 mm - inte mindre än 600 mm (två diametrar).

Om vägarna är väldigt stora - är det möjligt att använda golvet åtminstone? röromkrets med avseende på isolering.

Var uppmärksam! De angivna tillämpningsreglerna och dimensionerna måste nödvändigtvis motsvara diametrarna för stamrör och rörledningar.

Farliga föremål

Här GOST lämnar endast tre primära färger:

1. röd - explosiv och brandfarlig, brandfarlig;
2. grön-neutral;
3. gul - toxicitet, toxicitet, djupt vakuum, kvävning, radioaktivitet, förmåga att orsaka kemiska brännskador eller bara farligt högt tryck.

För rör som innehåller ämnen med flera riskfaktorer kan flera ringar appliceras, det vill säga det kan vara både en röd och en gul ring.

Var uppmärksam! Rörledningar med djupt vakuum, förutom färgrör och ringar, måste nödvändigtvis ha inskriften "Vakuum".

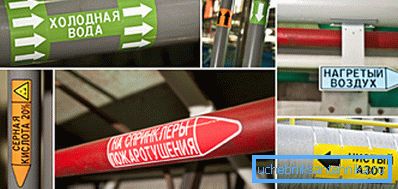

Dessutom skrivs substansens korta kemiska namn på ringarna själva och anger rörelsens riktning. I situationer med normala och akuta händelser är detta extremt viktigt och påverkar en rad faktorer som kan påverka människors liv.

För särskilt farliga föremål används bland annat varningsskyltar av olika innehåll, vars färg, form och innehåll är också strikt reglerade och installerade. Plattan måste ha en triangulär form, en gul bakgrund och svart grafik.

Sådana tecken eller tecken betecknar vanligen följande ämnen:

• Starka gifter
• Explosiva föreningar;
• Radioaktiva ämnen;
• Andra särskilt farliga ämnen och blandningar, särskilt skadliga vid sprayning.

Om indikationen inte innehåller specifikationer, lämnas ett utropstecken helt enkelt på den gula bakgrunden.

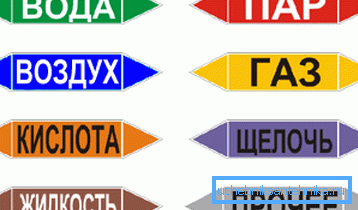

Använd också märkskyltar som inte ändrar färg när ett ämne läcker ut. De innehåller vanligtvis en indikation på typen av substans och anger mediet för rörelse vid en av de skarpa ändarna, ibland med dubbelskärmade sköldar.

slutsats

För att säkerställa normal drift och likvidation av olyckor i moderna industri- och bagageutrymmen är överföring av ämnen via rörledningar nödvändig. För säkerhet är de markerade enligt GOST och SNiP, vilket tydligt framgår av videon i den här artikeln.
