Ett rörvärmesystem av ett privat hus

Vid en viss period i vårt lands historia var en av de prioriterade uppgifterna för staten att ge alla medborgare rimliga bostäder. "Khrusjtjov" började byggas genom hela Sovjetunionen. Sådana lägenhetsbyggnader hade ett litet område av lägenheter och byggdes mycket snabbt. För att minska kostnaden för erektion, uppfann olika nya system och tillbehör. Detsamma gäller för uppvärmning. För att minska förbrukningen av rör, uppfanns ett enda rörsystem. Sedan dess har denna enkla men ganska effektiva konstruktion blivit mycket användbar i privat bostadsbyggande. I denna artikel kommer vi att beskriva hur man installerar ett rörsystem med ett eget hus med egna händer.

Fördelar och nackdelar med systemet

Single pipe värmesystem har sina positiva och negativa sidor. Att känna till dessa funktioner kan du exakt svara på vilket ett-rör eller två-rörsystem är bättre. Så låt oss börja med proffsen:

1. Den viktigaste fördelen är att spara. Med ett enda rörsystem behövs inte hoppare på batterier, omvänd stigare och andra element. Detta resulterar i en nästan dubbelt minskad rörkostnad jämfört med ett två-rörsuppvärmningssystem.

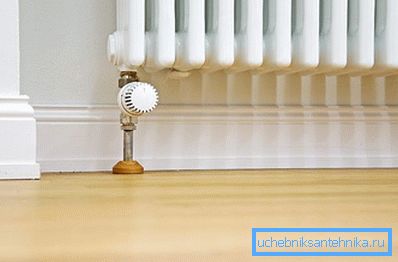

2. Det är möjligt att reglera flödet av kylvätska till varje uppvärmningsanordning utan att väsentligt påverka driften av hela systemet. Detta uppnås genom att installera moderna anordningar som balanser, kulventiler och förbikopplingar, termostatventiler, etc.

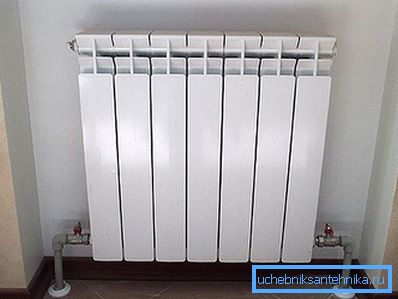

3. En annan fördel kan betraktas som hela systemets estetik. Eftersom antalet rör här är liten är det bekvämt att gömma dem bakom falska väggar eller paneler.

Allt detta gör det enkla rörsystemet populärt. Men det är också värt att komma ihåg att systemet med all kommunikation kommer att vara ganska enkelt. Detta gör det möjligt att självständigt utföra värmeinstallationen utan stor ansträngning.

Men även här var det inte utan nackdelar och det finns en hel del av dem. Nackdelar med systemet:

1. För att alla värmare ska fungera effektivt är det nödvändigt att ge tillräckligt med tryck i systemet. Denna omständighet leder till behovet av att installera kraftfullare pumpar, vilket leder till en ökning av driftskostnaderna.
2. Installationen av cirkulationspumpen i sig kan också vara en nackdel. Tvårörssystemet behöver ingen sådan extra utrustning, den är endast monterad för effektivitet.
3. Vid utveckling av ett system med ettrörsuppvärmningssystem är det nödvändigt att se till att rören är placerade så att kylmediet strömmar genom det. I praktiken innebär denna funktion installation av en expansionstank på systemets högsta punkt. Typiskt är denna ytterligare detalj monterad på vinden.

Men trots dessa nackdelar råder rådighet, och enrörs värmesystem finns oftast i privata hem, särskilt med ett litet bostadsutrymme.

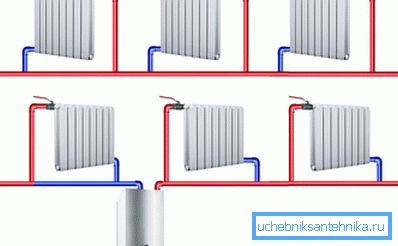

Varianter av monotube system

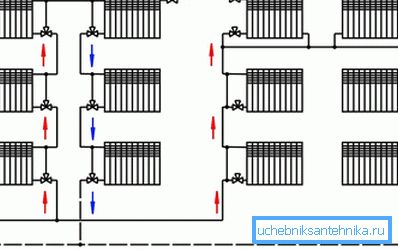

Trots sin enkelhet har ett rörsystem med varianter. I privata hus kan du använda två typer:

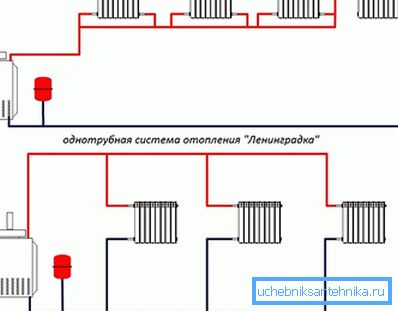

• Konsekvent eller oreglerat system. I detta fall kommer kylmediet in i varje enhet i sin tur, utgången är vatten med en lägre temperatur som kommer in i nästa radiator.

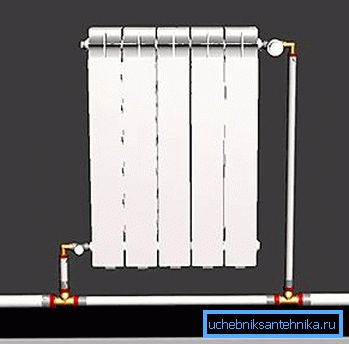

• Det reglerade systemet kallas populärt "Leningrad". Med det här alternativet kan du justera flödet av kylvätska i varje radiator. Enheterna är parallellt anslutna till motorvägen.

Det första alternativet anses vara det enklaste och billigast i utförandet. Men det tillåter inte att reglera flödet av kylvätska, så batterierna som ligger längre bort från pannan, kommer att ha en lägre temperatur. Av detta skäl används ett konsekvent ettrörsystem endast för uppvärmning av småhus eller individuella rum.

Leningrad-systemet när det gäller reglering och enhetlig uppvärmning av alla enheter är bättre. Här finns möjlighet att reglera flödet av kylvätska till varje enhet med hjälp av ventiler. Sådana system kan installeras i hem med ett stort område.

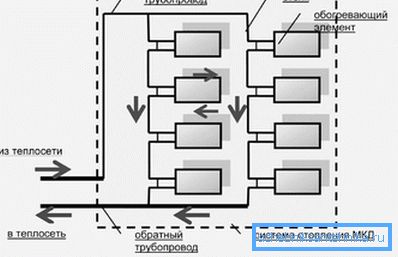

Förutom ovanstående princip divideras enrörssystemen med cirkulationsmetoden för kylmediet. Här finns tre typer:

• Med naturlig cirkulation. I detta fall rör sig kylmediet från en radiator till en annan under inverkan av tyngdkraften.

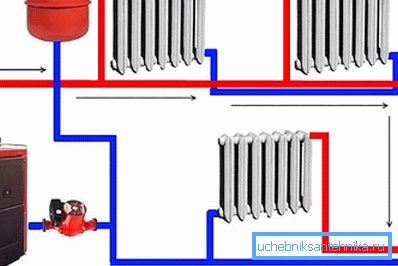

• Med tvungen cirkulation. Sådana system anses vara effektivare än det första alternativet. För tvångsflöde av kylvätskan används en speciell pump.
• Kombinerat alternativ. Installationen utförs enligt systemet med ett system med naturlig cirkulation, och för att öka effektiviteten är en cirkulationspump installerad i den (via en bypass).

Den första av dessa typer av system fungerar effektivt endast med en liten längd av spåret, av den anledningen används den endast i hem med ett litet uppvärmt område. För att förbättra cirkulationen är det lämpligt att installera ett accelerationsgrenrör direkt efter pannan. Denna konstruktion innebär att försörjningsröret höjs till en meter eller en halv över nivån på den första radiatorn. Installation av en öppen expansionstank som ligger på systemets högsta punkt bör också tillhandahållas.

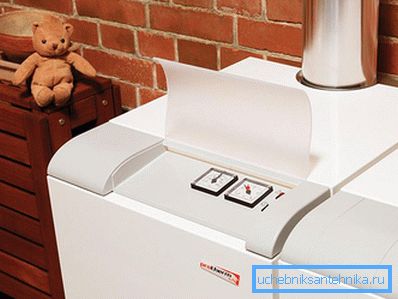

Trots sin lägre effektivitet är systemet med kylvätskans naturliga cirkulation ganska populär. Detta beror på icke-volatilitet. Om huset har en elektronisk golvmonterad panna, kommer ett strömavbrott inte att påverka driften av värmesystemet.

Tips! En effektivare, men samtidigt, anses en konstruktion med tvungen cirkulation av kylvätskan vara beroende av el. Sådana system kan ha en lång kontur och inte en. I det senare fallet installeras flera cirkulationspumpar, separerade för varje krets.

Om det finns täta strömavbrott i ditt område och en elektronisk beroende golvpanna installeras, är det lämpligt att installera ett kombinerat ettrörsystem. I det här fallet kommer ditt hem inte att frysa i brist på el.

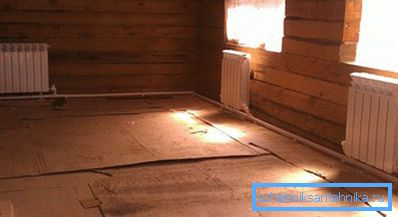

Systeminstallation

Om du bestämmer dig för att göra ett rörsystem i ditt hem från början, är den primära uppgiften att göra ett schema. Det är nödvändigt att tydligt bestämma installationsplatsen för pannan, expansionstanken, cirkulationspumpen, radiatorer och andra anordningar och anordningar.

Installationssekvensen för ett rörsystem är följande:

1. Först är pannan monterad. Det är bättre att installera det längst ner i byggnaden, men inte i källaren. Glöm inte brandbekämpningsåtgärder (runt enheten, väggarna, golven och taket är trimmat med icke brännbart material). Tillsammans med pannan utrusta skorstenen.
2. Sedan installerar vi ett grenrör från pannan. Det är bättre att använda rör med en diameter på minst 25 mm. En motorväg är förlagd i hela huset, och värmeelement, ventiler och andra anordningar installeras. När du installerar glöm inte bort den nödvändiga lutningen av rören. Värmebäraren ska flytta genom gravitation från pannan, gå igenom alla batterier och återvända till pannan igen. Detta är mycket viktigt om ditt system med naturlig cirkulation eller kombinerad typ. I närvaro av pumpen kan bias inte observeras.
3. Vid anslutning av huvudröret till pannan är det nödvändigt att installera en expansionstank, vilken typ beror på det valda värmesystemet.
4. Det är lämpligt att installera filter på returlinjen innan du går in i pannan. Detta är nödvändigt för att skydda all utrustning mot skräp och föroreningar.

Om du installerar ett system av kombinerad typ eller med tvungen cirkulation av kylvätskan, måste pumpen installeras med en bypass. I den första varianten är en sådan kombination obligatorisk, och i den andra är önskvärt. Genom att installera pumpen genom bypassen kan du stänga av den vid reparation eller brist på ström, medan värmesystemet fortsätter att fungera.

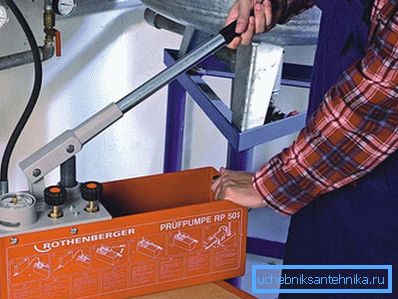

Före operation måste du utföra trycktestning. Denna process görs med en speciell pump som ökar trycket i systemet. Om trycket i systemet hålls under trycktestning, finns det ingen läckage och du kan starta uppvärmningssäsongen.

video

Titta på en video om installation och installation av ett rörsystem i ett privat hus:
