Elektrotekniska rör - egenskaper och tillämpning

Att lägga elektriska kablar kräver inte bara kunskap och verktyg, men också vissa material. Dessutom är det viktigt att distribuera ackumulering av ledningar ordentligt, så att det är bekvämt att arbeta med dem efteråt.

Du kan installera det så att det inte syns från utsidan (doldt alternativ) eller har konstant åtkomst till det (öppet läge).

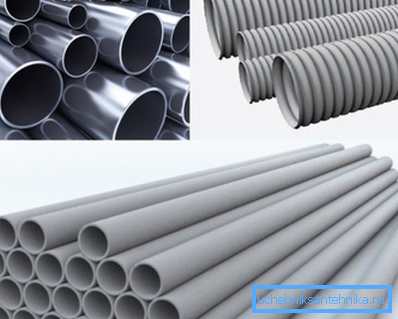

Typ av elektriska rör

Det första alternativet är lättare att installera, lätt att underhålla och tillförlitligt. Den andra kräver användning av speciella lådor, rör, metalliska böjliga ledningar, konstruktionshålor.

Enligt reglerna för arbetskyddsskydd och brandsäkerhet rekommenderas att man kör elektriska ledningar i speciella elektriska produkter, till exempel i rör.

De är tillverkade i olika typer och använder olika material för detta, de har visat sin användbarhet inom byggindustrin och andra industrier. Priset på produkter tillåter dig att använda det utan begränsningar.

Plast - PVC och HDPE

Oavsett vilken metod för läggning du väljer att använda, kan du använda följande rör av dessa material:

• korrugerade;
• slät hård;
• förstärkt flexibel, vilket möjliggör skydd av arbetskablarna hos olika utrustningar;
• dubbla väggar för installation i vatten eller jord, när det är nödvändigt att lägga en stordelskabel och ett fiberoptiskt nätverk (endast HDPE).

De allmänna egenskaperna hos elektriska strukturer kan också hänföras till deras motståndskraft mot mekanisk skada, isolerande egenskaper, motståndskraft mot olika temperaturförhållanden (från -20? С till +90? С).

Vanligtvis är de av två typer:

• med sond för kabeldragning;
• utan sond.

Elektrisk PVC-rör är tillverkat av polyvinylklorid, med hjälp av metoden för kontinuerlig extrudering. Detta material har brandbeständiga egenskaper, dimensioner: O16-50 mm, längd - 3 m.

Fördelarna är:

• förmåga att motstå mekaniska skador
• tillräcklig styvhet
• låg linjär expansionskoefficient.

Tips: PVC-rör är bäst PVC-bevisade när man lägger elektriska ledningar under betongen.

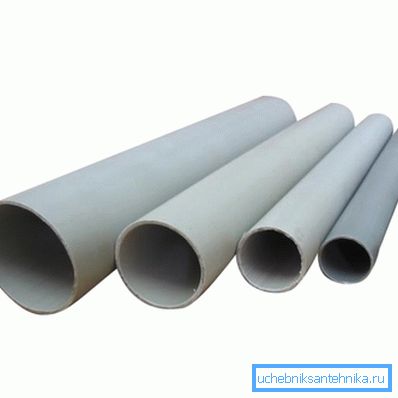

Hårda släta produkter används som extra mekaniskt skydd och kabelisolering. Du kan använda dem för att öppna ledningarna på väggar och tak, gjorda av deras lågbrännbara byggmaterial.

Valet av sådana produkter på marknaden är mycket stort:

• hård smidig;
• bepansrade;
• korrugerade;
• smidig styv, för tillverkning av vilken självsläckande polyvinylklorid används.

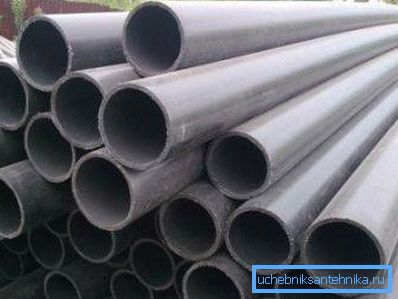

PND elektriska rör kan klara kemikalier. Materialet har emellertid inte tillräckligt med stötdämpning, och det har också en hög permeabilitet.

Använd sådana rörledningar för:

• vattenförsörjning;
• elektriska ledningar;
• liggande isoleringskabel i marken;
• hushållens behov.

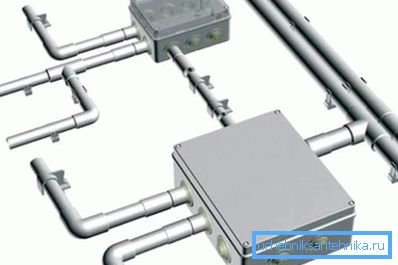

montering

Att lägga egna händer bör göras med hänsyn till de egenskaper som är inneboende i PVC. Till exempel tillåter dess bra frostmotstånd installation även vid -30? С.

Tips: Var uppmärksam på de leder som måste förseglas så att de inte får damm, oljor, tekniska emulsioner och ingen kondensering.

För att avlägsna den ackumulerade fukten bör rören läggas med en förspänning mot dragkärlen. Om montering sker i fundamentet eller mellan byggnadsbasens kommunikation, kör packningen strikt horisontellt.

Det är tillrådligt att hålla på kortast möjliga sätt, det viktigaste är att se till att det inte finns någon risk för skador på motorvägen.

Tips: När du lägger kabeln i styva PVC-rör på ett djup under 2 m, för att skydda det senare krävs ett betonglager med en tjocklek på 800-1000 mm.

Produkterna måste fungera som skyddshämmare för elkablarna från olika mekaniska effekter på olika sätt att placera ledningarna.

Därför är det nödvändigt att följa de etablerade kraven i SNiP, brandskyddsåtgärder och installationsregler för elinstallationer:

1. Inom och utanför lokalerna utförs installationen på stödbaser av elektriska installationer.
2. Instruktionen tillåter att arbeta i temperaturområdet från -5? С till +60? С, drift är tillåten i följande läge - från -25? С till +60? С.
3. Den öppna versionen möjliggör installation inom och utanför lokalen på grundval av någon grad av brandfarlighet.
4. Dold installation i väggar, tak och golv är endast möjligt på basen, tillverkad av icke brännbara material. Dessutom kan rörläggning utföras i en betongmassa.

stål

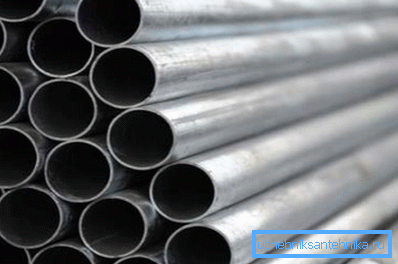

Elektriskt stålrör kan skydda ledningar och kablar från mekanisk spänning. Vanligtvis används det vid konstruktion av föremål av trä och för utrustning av lokaler som ställer höga krav på brandsäkerhet.

Sortimentet av sådana produkter är stort, nedan är huvudtyperna av trådrör av stålrör, där tråden är skuren från ena änden och en koppling för den andra är installerad:

Oljeledningar av lackerad stål tillverkas också. Vanligtvis är längden på alla modeller 3 m.

PVC-korrugerad

Elektrotekniska korrugerade rör enligt GOST är utformade för att skydda el-, telefon- och tv-kablar. På grund av den lätta böjningen i vilken riktning som helst, kan den användas för elverk i upphängda tak och andra konstruktioner, där det inte finns möjlighet att installera styva lådor och system. Produkter som används för öppna och dolda ledningar.

Operationen av korrugerade elektriska komponenter överstiger ett halvt sekel. Med hjälp är det möjligt att säkerställa tillförlitlig säkerhet och enkel installation av kabelsystem. Produkterna kan ha en annan diameter - 16-63 mm och väggtjocklek.

I det senare fallet påverkar detta graden av belastning som de kan tåla. Materialet är självsläckande plast-PVC, vilket inte tillåter att elden sprids utefter strukturen vid brand.

slutsats

Lämpliga elektriska system för att lägga kablar och ledningar underlättade avsevärt arbetet med läggning och ledning. Dessutom har de blivit en extra skyddande barriär för dem.

I praktiken kan de använda rören av stål, HDPE och PVC också böljas, vilket ökar deras förmåga.

Videon i den här artikeln hjälper dig att hitta ytterligare information om detta ämne.
