Dubbelväggigt korrugerat rör: räckvidd och tekniska

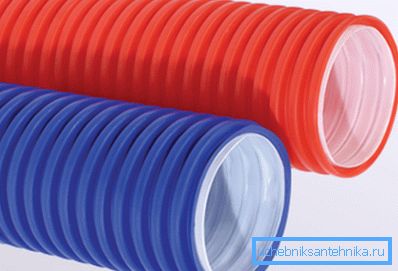

Byggnation av bostadshus, industri- och offentliga byggnader, sjukhus, daghem och offentliga byggnader (biografer, gym, affärer, barer, restauranger) är inte komplett utan att installera underjordiska och yttre kommunikationer, vilket kräver ett flexibelt dubbelväggigt korrugerat HDPE / LDPE-rör.

Sådant skydd används för elkablar och trådar, radio- och kommunikationslinjer (telefon, internet) och det kan täckas med jord, betong eller monteras på vägg- och takytor - de kallas ofta kabelkanaler. Nedan kommer vi att berätta om röret själv och dess installationsmetoder, samt se videodemonstrationen i den här artikeln.

HDPE / LDPE

Förklaring. Förkortningen PND står för lågtryckspolyeten och högtryckspolyeten - respektive LDPE. Det finns också PE-mediumtryck med förkortningen PSD.

PE som material

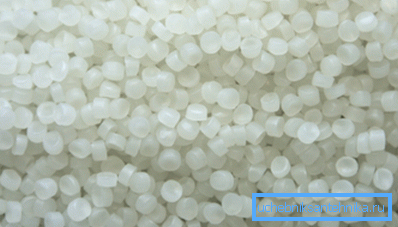

• Polyeten (PE) eller en termoplastisk polymer av eten, är en organisk förening som kommer i form av granuler som sträcker sig i storlek från 2 mm till 5 mm för bearbetning, och den kan kallas den vanligaste typen av plast i världen. PE har utmärkt vattentätning och dielektriska egenskaper, frostbeständig, resistent mot stötar, mjuknar vid en temperatur av 80? upp till 120 ° C Ofta är det förvirrat med cellofan, men det senare är ett växtmaterial.
• PE är ett brännbart material, men det reagerar inte på alkaliska föreningar av någon koncentration och lösningar av basiska, sura och neutrala salter, organiska och oorganiska syror.. Dessa indikatorer, tillsammans med vattentäthet, gör kabelkanalen, som är HDP / LDPE-dubbelväggsröret, nästan oumbärlig vid installation av elektrifierings-, radio- och kommunikationskommunikation.

Skillnader mellan HDPE och LDPE

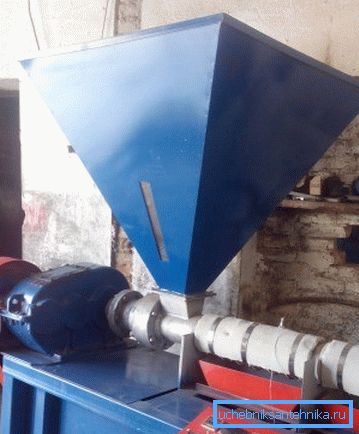

Lågtryckspolyeten (HDPE) eller högdensitets-PE (PVP) bildas vid en temperatur av 120 C-150 C, med ett tryck under 0,1-2 MPa med Ziegler-Natta-katalysatorer. Polymerisationen utförs i detta fall i suspension genom jon-koordinationsmekanismen, där utmatningen är en produkt med en molekylvikt av 80000-300000 (viktmedel) och en kristallisationsgrad av 75-85%.

Medeltryckpolyeten (PSD) eller högdensitets-PE (PVP) bildas vid en temperatur av 100-120 ° C, med ett tryck under 3,0-4,0 MPa med Ziegler-Natta-katalysatorer. Producerad droppar ur lösningen, som flingor, där utmatningen är en produkt med en molekylvikt på 300 000-400 000 och en grad av kristallisering av 80-90%.

Högtryckspolyeten (LDPE) eller högdensitets-PE (PVP) bildas vid en temperatur av 200-260 ° C, med ett tryck under 150-300 MPa, där organisk peroxid eller syre fungerar som en initiator. Processen sker i en rörformig eller autoklavreaktor, där reaktionen utförs av en radikal mekanism. Utgången är en produkt med en molekylvikt av 80000-300000 och graden av kristallisering av 50-60%.

Obs. Man bör komma ihåg att definitionen av polyeten som material med högt, medelstort eller lågt tryck eller hög densitet kan kallas retoriskt. Materialet har ofta samma molekylvikt och densitet - i grunden beror allt på konstruktionen och tjockleken på den färdiga produkten som produceras. Så, LDPE-rör är vanligtvis tunna och grova vid beröring, och LDPE är slät och visköst när de sträcker sig, och priset är givetvis högre.

ansökan

Lågtryckspolyetenrör används för tryck- och icke-rörledningar, till exempel för avloppsrening för industriell och civil konstruktion, och (i vissa fall) för vattenförsörjning. Undantaget här är kanske kemisk industri, där högtrycks-PE används för avlopp.

Installationen av sådana rörledningar kan göras genom att svetsa rören eller genom att sätta i kontakten med gummitätning, och den andra metoden är välkänd för de flesta som har varit tvungna att hantera hemreparationer eller ens göra dem med egna händer.

För hushållsavlopp används HDPE med en diameter av 50 mm och 100 mm, och i vissa fall 32 mm (för tvättmaskiner och diskmaskiner) och 150-200 mm (för avluftning i kommunalt avloppssystem).

För anslutning till HDPE-rör, för avkoppling, svängningar, övergångar till ett annat plan, samt för byte av diameter används fittings av olika konfigurationer, vilka är gjorda av ett likformigt material med gummiklämmor.

För vattenledningar med lågt tryck, där tillförseln utförs av hydrofor eller en nedsänkbar pump, använd HDPE-rör med en diameter av 32 mm. För deras anslutning används roterande, raka och reducerande fittings för kompressionsanslutningar.

Högtrycks-PE-rör används för vattenledning, som hölje för artesiska och sandbrunnar, samt fasta element för bildning av tekniska hål i monolitisk betong. Anslutningen av sådana rör utförs med hjälp av kompressionsdetaljer - det här är den enklaste metoden som inte kräver specialverktyg.

Det kan också vara strumsvetsning, där ändarna av de sammanfogade fragmenten värms upp. Den tredje metoden innefattar användning av elektrofusionskopplingar gjorda av polyeten, inuti vilken är belägen elektrospiral.

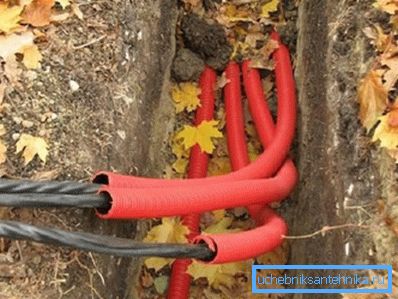

För montering av oarmade kablar i grävningar samt för ledning i rummet används ett dubbelväggigt PND / LDPE-rör, där det övre korrugerade skiktet består av lågtrycks-PE och det inre, släta skiktet är tillverkat av högtrycks-PE.

slutsats

HDPE och LDPE-rör idag är de vanligaste för att ordna kommunikation för offentliga, bostads- och industribyggnader. För installationen av varje modifiering har egna instruktioner givits av tillverkaren.
