Distributionsgrenrör för hemuppvärmning

Oberoende oberoende uppvärmning av ett privat hus är en bra sak, men endast om den är väl reglerad. Ibland händer det att de tog en högkvalitativ panna, och ledningarna löddes ordentligt, och det fanns inte tillräckligt med värme i huset.

Ofta orsaken till detta irriterande missförstånd är bristen på ett distributionsgrenrör, som kan köpas eller tillverkas för hand, men det är omöjligt att distribuera värme i medelstora och stora stugor rationellt.

Varför installera en samlare

Med en grundläggande teknisk utbildning är det enkelt att jämföra enkla saker. Diametern hos munstycket som kommer ut ur pannan är ofta mycket mindre än summan av rörens diametrar som sträcker sig till varje punkt. Vissa försöker kompensera för detta genom att installera en kraftfull cirkulationspump, men något system har sitt maximala och om du ignorerar systemet, kommer systemet att misslyckas eller bränsleförbrukningen kommer att öka dramatiskt.

För att göra det tydligare, låt oss titta på ett exempel. Flertalet väggmonterade hushållsuppvärmningskällor är?

Antag att det matar 3 poäng:

1. vägg radiator system;
2. indirekt värmepanna
3. kontur av ett värmeisolerat golv.

Matarröret vid varje punkt har ett tvärsnitt av 1 tum. Självklart är röret i? kommer inte att kunna fullt ut tillhandahålla 3 tums rör, det finns helt enkelt inte tillräckligt med kylvätska.

Det finns fall då radiatorkablarna fungerar normalt, men bara fram till det ögonblick när det varma golvet är påslagen. Efter det är radiatorerna lite varma och golvet värms inte. En kraftigare panna är inte ett alternativ, i de flesta fall räcker det med att installera ett distributionsgrenrör i värmesystemet.

Enhet och driftsprincip

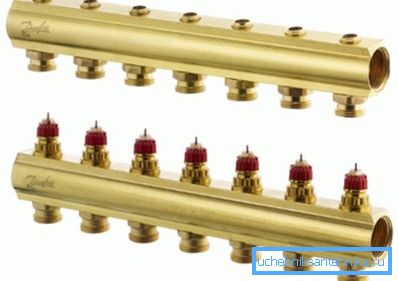

Du har kanske redan märkt att priset på distributörer kan fluktuera ganska starkt. Det beror på många faktorer, men driftsprincipen och enhetens allmänna enhet är desamma i alla modeller.

Hur värmsamlare

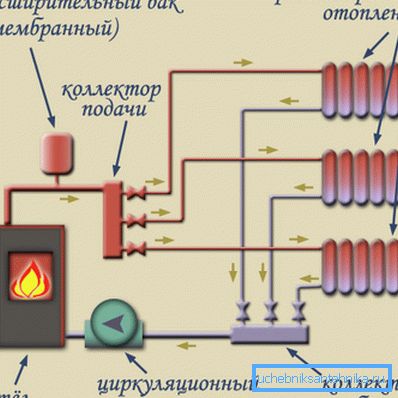

Faktum är att distributören är en mellantank där kylmediet uppsamlas innan det släpps ut i systemet. Om du förklarar på fingrarna kan du föreställa dig ett fat där flera hål är gjorda och en kran är installerad på varje hål. Nu kan du reglera flödet av vätska från kranarna.

Naturligtvis berättade vi överdriven, i verkligheten är fördelningskammsenheten mycket mer komplex. För att systemet ska fungera tydligt är det inte tillräckligt med en maternalbehållare med inbäddade inlopp.

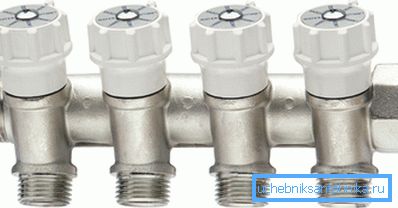

Justeringsventiler, avstängningsventiler för luftblödning, termometrar för kylvätskekontroll och tryckmätare installeras också här. I seriösa system kan, förutom den allmänna cirkulationspumpen, en separat pump installeras på varje gren.

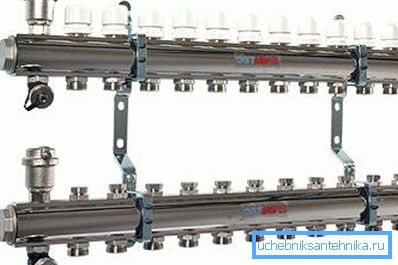

Dessutom består en fullfjädrad kollektor av minst 2 tankar. En kam är ansvarig för flödet av kylvätska, den andra har funktionen att styra avkastningen. Som ett resultat är det möjligt att justera kylvätskans flödeshastighet för varje gren, plus vid behov kan filialen stängas av helt och hållet.

Två typer av ventiler

Moderna distributörer är vanligtvis uppdelade i två huvudtyper, de skiljer sig huvudsakligen i syfte och även i storlek.

Den första kategorin av enheter är konstruerad för installation av kraftiga värmesystem i ganska stora byggnader. Ett sådant fördelningsgrenrör i värmesystemet installeras i pannrummet och har 2 volymkammar, vars tvärsnitt kan starta från 100 mm och mer.

En extra cirkulationspump för värmesystemet installeras på varje munstycke på matningskammen, med undantag av avstängningsventilen. Returledningen är som regel endast färdig med stoppventiler. Ett särdrag hos sådana system är närvaron av de så kallade hydrauliska pilarna.

Hydroarrow tillåter smidigare, utan plötsliga droppar, att fördela kylmediet mellan olika värmekretsar. Det är enkelt, det är ett rör med stor diameter med flera ledningar. Installationsmanualen orsakar inte heller svårigheter, i själva verket är en kortslutning anordnad mellan matnings- och returkammarna.

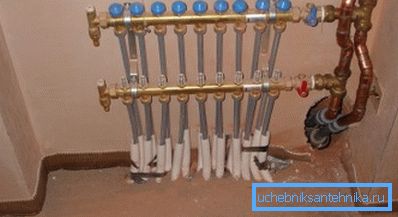

Den andra typen är ett lokalt system utformat för uppvärmning av ett litet utrymme, ett enkelrum eller ett block. Grunden är utrustningsens krets inte annorlunda. Förutom i det första fallet installeras 2 kamar, matar och bakåt.

Men om distributörerna för pannrummet är utformade för att helt ersätta den kalla vätskan med en het, så blandar de lokala enheterna varmt och kallt vatten och kör det i systemet.

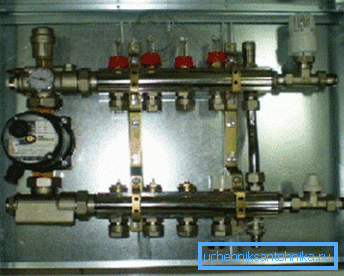

Funktionen hos de hydrauliska pilarna här utförs ofta av en extra cirkulationspump. Som på grund av skillnaden i temperaturer, under drift, fångar varmt vatten och, blandar det med kallt vatten, lanserar det i systemet. Vid första anblicken kan hela strukturen tyckas onödigt komplex, men det är den här designen som möjliggör optimal värmefördelning i huset.

Viktigt: Ovanstående design är avsedd för stora system. För en liten stuga är dessa svårigheter onödiga, det finns bara ett lokalt system för 3-5 grenar.

Självmonterings tips

Distributionsgrenröret värmer upp sina egna händer för att montera är enkelt. Som du redan förstod är själva designen ganska enkel och okomplicerad.

Hela frågan är hur många ytterligare funktioner du vill bygga in i ditt system.

• Om vi ​​pratar om distributören avsedd för installation i pannrummet, bör dessa konstruktioner konstrueras för konstant, tillräckligt hög temperatur och tryck.. Tåla sådana tester kan bara metall. Därför behövs elektrisk svetsning och förmågan att laga mat naturligt för utformningen av sådana system.

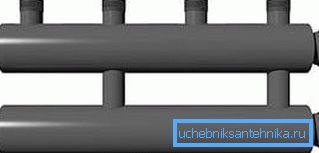

• Konfigurationen av moderröret själv, som utgångarna till systemet kommer att baseras på, spelar ingen roll mycket. Men från erfarenhet kan vi rekommendera användning av rör med kvadratisk eller rektangulär sektion. Runda kan också användas, men de är svårare att markera och laga mat.
• Det lokala systemet har inte så stränga krav, så det kan monteras från mer prisvärda material.. För närvarande är polypropenrör och rördelar bäst lämpade för självmontering i hantverksmässiga förhållanden. Du kan hyra lödstryk, köpa sax och installationsanvisningarna är tillgängliga för alla.

• Det bör börja med tillverkning av hydrauliska pilar. Som tidigare nämnts är ett konventionellt rör lämpligt för detta, vars diameter överstiger 3 diametrar av arbetsröret, anslutet på båda sidor. 5 poäng är gjorda i den hydrauliska nålen, den första är överst för luftblödning, de två följande är för anslutning av pannan. Det återstående paret tjänar till att ansluta kammen.
• Distributionsutmatnings- och returkammar görs helt identiska.. Den enda skillnaden kan vara i munstyckena. Om i båda kammen rören går upp eller ner, är det bättre att ordna dem i ett rutmönster. Enkelt uttryckt måste stiften i den övre kammen kompenseras med halva spänningen i förhållande till den undre strukturen. Så det blir bekvämare att ansluta rören.

Tips: Om du har en bra uppsättning verktyg, stor önskan och gyllene händer, är det inte svårt att soldera uppvärmningsfördelaren med egna händer. Men det är ofta mycket mer lönsamt och snabbare att köpa alla detaljer i konstruktionen separat och montera dem på plats, det blir mycket billigare än att ta montering som en montering.

På videon kan du hitta mer fullständig information om ämnet värmeuppsamlare.

slutsats

Innan du köper eller utformar enheten med egna händer, bör du beräkna systemets egenskaper för ditt specifika rum. Samlaren, gjord med reserven, orsakar inte skada, men om du gör ett misstag i nedre riktningen, kommer allt arbete att vara förgäves. Om du själv är långt från värmeteknik är det därför bättre att beställa beräkningen till en professionell, priset på sådana tjänster är inte bra, men felet kan kosta mer.
