Diameter av avloppsrör

Vid installationen av sanitetsanordningen finns ett problem med anslutningen till avloppssystemet. För att göra detta måste du veta vilken diameter röret ska hämta. Dessutom är det önskvärt att navigera situationen på marknaden.

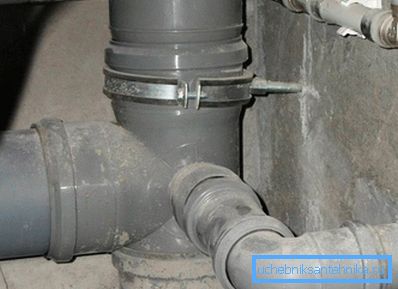

Olika diametrar

Diametern på avloppsröret är i stor utsträckning beroende av installationsplatsen. Om vi ​​inte pratar om samlare som samlar allt avloppsvatten från bostads- och industribyggnader är rörets diameter i byggnaden för det mesta 50, 110 mm. Diametrarna för externa rörledningar sträcker sig från 110-600 mm.

Tips! Eftersom den dikterande faktorn vid valet av rörledningens diameter är volymen av avloppsvatten, bör man under installationen ta hänsyn till hur många VVS-produkter som installeras och hur mycket rörkapacitet av systemet som ska monteras.

• Inomhusavlopp och externa nätverksuttag har som regel en O 110 mm. Grenar från sanitära anordningar, förutom toaletten, är gjorda av rör med en diameter i intervallet 32-50 mm.
• Utanför avloppsreningar är anordnade i olika diametrar beroende på antalet anslutningspunkter i rörelseriktningen för transporterad avloppsvatten. Från den privata bostaden, i regel, pipeline O 110 mm.
• Från flerlägena höghus kan utsläpp till det externa avloppssystemet utföras med en Ø 160 mm rörledning.

Rör är kända för att ha inre och yttre diametrar. Tidigare, för byggandet av avloppssystem, användes produkter som huvudsakligen gjordes av gjutjärn eller asbestcement. I den tekniska litteraturen och i konstruktionen indikerades dessa rör med en inre diameter, som betecknas Dвn. Nu används ofta rör av polymermaterial. För dem är den yttre diametern redan angiven med beteckningen DN.

I utformningen och installationen av detta behov måste uppmärksammas. Båda diamervärdena spelar en viktig roll beroende på det arbete som utförs. Vid beräkningar tar det hänsyn till vad rörets diameter är i dess inre del, medan den yttre diametern med direkt montering kommer till den första rollen. Det är från honom att de avvisar när det är nödvändigt att observera de normativa avstånden till andra kommunikationer, särskilt när man lägger rörledningar under jordens yta.

Eftersom rören har ett brett sortiment kan produkter med samma inre diametrar ha en annan extern sektion och vice versa. Det handlar om väggtjockleken. Rör som används i tryckavlopp eller ligger i marken under påverkan av stora yttre belastningar ökar väggtjockleken. Att känna till den yttre diametern hos den rörformiga produkten och dess väggtjocklek är det möjligt att beräkna värdet på det inre tvärsnittet. För detta är det nödvändigt att subtrahera två väggtjocklekar från DN.

Diameter av avloppsrör från olika material

• Plaströr i de senaste tiderna söker sig alltmer. Utan några problem förskjuter de gjutjärnsprodukter som har varit närvarande på marknaden i mer än ett decennium. Sådana produkter har komparativa fördelar, ett mångsidigt sortiment och är lätta att installera. Sortimentet av plaströr som erbjuds för hushållsavloppsstorlek i tvärsnitt på 32, 50 och 110 mm. En stor variation av formade delar gör det enkelt att ansluta produkter. Vid dockningsrör på socklarna finns gummitätningar som förhindrar läckage från att bildas. Anslutningen av produkterna mellan sig och inredningarna beror inte bara på socklarna utan också av lödningen, som utförs av speciella installationer. Sådana rör passerar väl avlopp. Dessutom är de hållbara och med deras deltagande orsakar inte allvarliga olyckor. Externa avloppsnät är monterade från rör med en diameter av 110 mm.
• Nu används PVC-rör i stor utsträckning. De kännetecknas av hög slitstyrka, lång livslängd. Dessutom har produkterna en bra bandbredd. Praktiskt taget upptar de en ledande plats idag när man installerar avloppssystem. Förutom de mest populära storlekarna i tvärsnitt på 32, 50 och 110 mm kan diametern på PVC-rör vara större. Vid installation av avloppsrörledningar utanför byggnader används produkter med en diameter i intervallet 110-500 mm och väggarna kan vara upp till 15 mm tjocka. Naturligtvis läggs rör med sådana egenskaper för konstruktion av rörledningar för huvudanvändning.

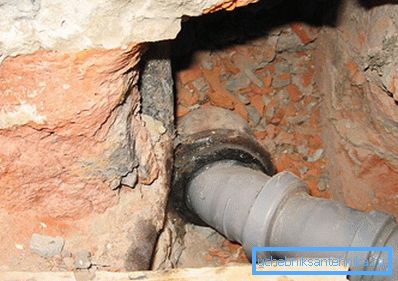

• De gamla gamla gjutjärnens rör, även om de blir föråldrade, används fortfarande idag. De används sällan för inomhusinstallation, men när man lägger externa nätverk finns sådana produkter fortfarande. Moderna gjutjärnspipor är gjorda av gjutning. De motstår korrosionsbrunn och har en beläggning på insidan som minimerar flödet av avfall. Rören är anslutna med socklar med manschetter eller o-ringar. Gjutjärndiametrar är standard. Medeldiametrarna bestäms av måtten i sektionen inom 50-300 mm. Vid uppläggning av trunklinjer ökar diametrarna till 1200 mm.

Tips! För att bestämma rörets diameter måste du titta på ytmarkeringen. Det önskade värdet skrivs i slutet av texten i siffror.

Rördiametrar för VVS-armaturer

• Tillsammans med ett handfat eller handfat erbjuds tillbehör som kan anslutas till rör O 40, 50 mm. På den här grunden skulle det mest rationella vara att avleda från dessa sanitetsanordningar O 50 mm. Ett sådant rör kommer normalt att passera den erforderliga volymen av vatten.
• Bland toalettartiklar behöver endast toaletten ett utloppsrör Ø 110 mm. I detta fall måste detta villkor nödvändigtvis uppfyllas. Dessutom ska röret som dränerar toalettskålen vara så kort som möjligt och vara närmare stigaren. För att koppla utloppsdelen av toaletten med grenröret är det nödvändigt att tillgripa en speciell formad del (endast om det inte är möjligt att docka toaletten med den), som kallas en korrugering. Den har manschetter som förhindrar läckage och obehaglig lukt.
• Såsom är välkänt strömmar en avsevärd volym vätska ut ur badet. Samtidigt har utloppsröret en liten diameter på 50 mm. Faktum är att flödeshastigheten spelar en roll här. Genom hålet i små diameter kommer avloppet att flöda en liten volym per tidsenhet. Dessutom reducerar det befintliga galleret dessutom flödeshastigheten, så det krävs inte mer genomströmning för utloppsröret.
• Som övning visar, i köket samtidigt kan placeras förutom diskbänken och även två bilar - diskmaskin och tvätt. Om O 50 mm röret rör sig borta från diskbänken, ska en skål med en sektionsstorlek på 40 mm gå från diskmaskinen och 32 mm från tvättenheten. För dem används endast ett avloppsrör av 50 mm, varifrån uttagen till enheterna går. Avloppsslangar sätts in i dessa kranar och om nödvändigt används manchetter.
• Duschkabinen skiljer sig från badet eftersom det i det första fallet är vattenmängden vid utloppet liten. När du dricker, fördelas avloppet per tidsenhet exakt så mycket som det går in i vattenburken. I det här fallet har VVS-facket ett hål som liknar badet. Armaturen är ansluten till duschkabinen, inklusive avloppsslangen, som kan vara i diameter från 32 till 50 mm. Härifrån en slutsats - för att avlägsna avlopp finns det tillräckligt med en produkt med en storlek på 50 mm.

Ett sådant brett sortiment av avloppsrör bör inte skapa problem för ägaren av lokalerna när man väljer rätt produkt för avlopp av avloppsvatten från sanitetsanordningen.

video

Denna video visar hur avloppsrör med olika diametrar är dockade:
