Brick skorstensrör: vi förstår konstruktionstekniken
Trots tekniska framsteg kan ingen eldstad, panna eller eldstad utan en skorsten, där kol, trä eller gas används som bränsle. Ja, de har blivit komplicerade i sin design, vilket gör det möjligt för dem att inte vara rädda för korrosion, kondensat och motstå sotavlagringar. Denna artikel kommer att prata om hur man gör en konventionell tegelstenskorrör, som är bekant för alla från tidig barndom.
En byggboom i stugbyggande har bokstavligen täckt hela landet, och samtidigt återupplivade intresset för eldstäder och spisar igen. Många försöker reproducera uppvärmningsanordningar i husen enligt de gamla kanonerna, men idag är det ganska svårt att göra detta.
Oj, inte så ofta idag kan du hitta någon som kan göra tegelskorstenar. Därför kommer vi nu att prata om hur man gör en sådan skorstens i ditt eget hus, vars pris inte slår familjebudgeten.
anordning
Innan du börjar något företag måste du i allmänna termer veta vad vi måste hantera. I vårt fall, vilka element borde vara röret för en tegelugn. På en gång borde det sägas att det inte är helt rätt att anta att det räcker för att bara lägga ett rektangulärt rör.
| Munstycksrör | Designen är placerad i början och installeras direkt på ugnen. Den kan utrustas med en spärr, består av 5-6 rader. |
| Halsfluff | Förlängning är gjord på ett sådant sätt att tvärsnittet av huvudkanalen hos skorstenen inte förändras. |
| Skärning eller fuzz | Lades ut med egna händer i flera rader. Det låter dig expandera rörets yttre del. |
| stigare | Formas på vinden och är vanligtvis en rak del av skorstenen, som närmar sig taket. |
| utter | Utbyggnad på röret på alla sidor från 100 mm. Så du kan skydda vindsutrymmet från regn och snö som kan tränga dit genom sprickorna. Om det inte är gjort kommer fukten gradvis att förstöra takstödstrukturerna. |
| Rörhals | Ligger ovanför utternen och är en platt yta. |
| Skorstenstopp | Utvidgad yttre murverk. För att skydda insidan av skorstenen, kan du installera ett metalllock eller skovla. Du kan öka spänningen i röret avsevärt, om det är korrekt valt. |
Tips: lägger tegelröret på ett sådant sätt att innerdiametern över hela längden är densamma.
Masonry process
Efter att vi lärt oss huvuddelarna i vår framtida design är det dags att starta huvuddelen av arbetet. Förbered det för alla nödvändiga verktyg och material.
ritning

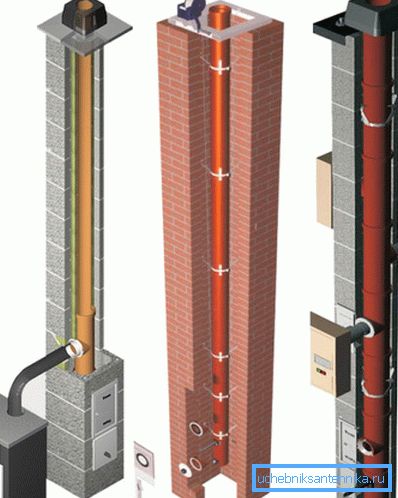

Idag kommer vi att demontera standardversionen av skorstenen, även om det finns tillräckligt med andra alternativ. Men i detta fall passar det inte bara för ugnen, men också för eldstaden. Om du installerar inuti ett metallrör från en speciell legering är det lätt att byta till en skorsten för en panna som använder gas för arbete.

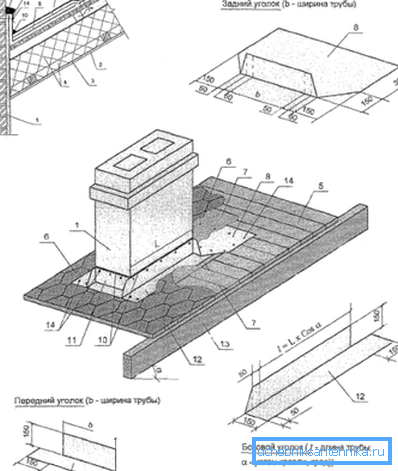

Tips: Otter och fluff kan sättas annorlunda, det beror på vinkeln på takhöjden och platsen för skorstenen i förhållande till den senare.
Glöm inte att sömmarnas tjocklek i läggningen direkt påverkar kanalens storlek.
Börja ligga med ett griprör, strikt observera tegelförband. Det ska inte nå överlappningen på cirka 5-6 rader. (Se även artikeln Röret för spisen: funktioner.)
Forma skäret och stigaren
Utför skärets nacke (skärning).
Anvisningarna nedan kommer att berätta hur du gör det korrekt:
- Används för att skapa en rökkanal 5 tegelstenar, dess interna storlek kommer att vara 270x140 mm, yttre 450x590 mm, tack vare inlägg av halvor och kvartor av tegelstenar.
Tips: Sätt in tegelplattor i kanalen för att hålla dess övergripande dimensioner.
- Den tredje raden av murverk ska vara 650x510 mm. Det borde också ha inuti tegelplåtarna, deras tjocklek är ca 60 mm. Om du ser inifrån ser du att skärningen började förvärva den nödvändiga formen.
- Storleken på nästa rad - 710x570 mm, inuti den, sätt in tegelstenar upp till 100 mm tjocka.
- Lägg ut 5: e och 6: e raderna med en tegelsten, utan att glömma att strängt följa förbandet.
Tips: Om det behövs kan du göra skärningen ovan, lägga en annan rad under det underliggande läggandet.
Gör ett hål i taket så att du kan ta ut stigaren. Ta honom genom taket. Resten av arbetet utförs direkt på taket.
Här bör läggningen av stigaren fortsättas, noggrant iakttagande tegelstenens förband. Det ska göras ovanför taket med 1-2 tegelrader.
utter
Du måste lägga upp nio rader, med varje efterföljande ytterdiameter bör vara kvart över den föregående.
Glöm inte under arbetet att observera rökkanalens inre dimensioner, dvs. plocka upp tegelplattorna så att den inte taper eller expanderar.
- Efter att du har lagt de två första raderna kommer du att ha en framkant, vid kanterna kommer storleken inte att ändras.
- I den 3: e dra ut tegelstenarna, ökar bredden på utternen, vrid försiktigt framsidan på sidorna av strukturen.
- På fjärde raden ökar längden på sidoklackarna.
- Den femte och den 6: e raden ska i slutändan stänga klyftan mellan taket och skorstenen genom att öka längden på sidoprojektionerna.
- 7: e raden - slutförandet av sidoprojektionen.
- Den 8: e och 9: e raden - lägger den fjärde utstickningen. Glöm inte att banda muren och välj rätt brickplattorna för rökkanalen.
Lägger nacken och spetsen
Den 10: e raden är utformad för att bilda skorstenens hals. Dess storlek är i direkt proportion till dess höjd.
Tips: glöm inte att uppfylla alla krav och standarder för rörets höjd över taket, eftersom detta direkt påverkar eldstadens och spisens prestanda.
Gör spetsen efter halsens formning. Arbetet är inte annorlunda än att lägga på fuzzy, så mycket problem för att du inte kommer att bli. Därefter väljer du och installerar en keps eller flygblad på den.
slutsats
Avlägsnande av avgaser från spisar, eldstäder eller pannor är ett viktigt steg för att ge hemmabruk. I det här fallet bör du styras av kraven och föreskrifterna för att säkerställa säker interaktion med värmeanordningen. (Se även artikeln Avlopp i stugan: funktioner.)
Denna artikel har granskat standard mursten skorstenen, som finns idag i många privata stugor. Videon i den här artikeln hjälper dig att hitta ytterligare information om detta ämne.
