Beslag för metallrör: typer, apparater, typiska problem

Hur ansluts metallpolymerrör till vattenförsörjningen? Hur är kompressions- eller pressbeslaget för metallrör? Har dessa enheter några problem som köparen borde vara medveten om?

Låt oss räkna ut det.

klassificering

Vilka typer av beslag för metallrör kan särskiljas?

Låt oss omformulera frågan: med vilka tecken kan de klassificeras?

• funktionalitet. Formen och utseendet på montering är mest bestämd av vad den är avsedd för: Det är uppenbart att tvärstycket, tee, hörn för mixern och adaptern från en diameter till en annan kommer att se annorlunda ut.
• material. I själva verket är listan liten: dessa produkter är mestadels mässing (ibland med förkromning); Nyinförda tryckkopplingar finns med både mässing och polypropenkåpor.

Förresten: Under plasten och i det här fallet finns en mässingsavstånd och en låsfjäder av rostfritt stål.

• Tryck på diameter. Här är typiska storlekar av fittings för plaströr för olika tillämpningar.

Observera: förutom böjningarna för metallpolymerröret kan fästet ha ett eller flera rörgängor - externt och internt.

• Metoden för fixering av röret. Om andra tekniska egenskaper hos beslag för metallrör inte behöver några speciella kommentarer, är det värt att bo på detta.

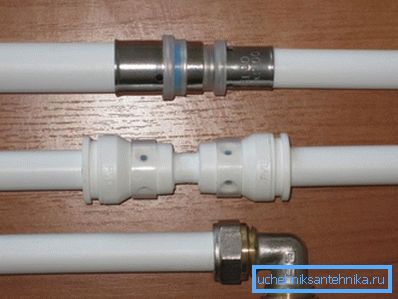

Sätt att fixa röret

Så vilka alternativ är möjliga?

Med split ring

Dessa enheter uppträdde först på den ryska marknaden och bildade i stor utsträckning konsumentens attityd till materialet som helhet.

Hur fungerar en splittringskompressionsmontering?

• Röret är åtdragna på fästet, försedd med ett par ringformiga packningar och vilar mot fluoroplastbrickan.
• När spännmuttern stramas komprimerar den splittringen som komprimerar röret vid munstycket och förhindrar oavsiktligt urkoppling.

Viktigt: Försegling av anslutningen sker inte genom krympning, nämligen de ringformiga packningarna. Bara delad ringen fixerar ordentligt röret.

Hur är den här anslutningen monterad?

Här är en typisk instruktion från de flesta tillverkare:

1. Röret skärs på plats med en skärare.
2. Med hjälp av en kalibrator blir hon av med den minsta ovaliteten. Dessutom avlägsnas åtminstone på innerytan avfasning.
3. Fackmuttern och den splittrade ringen drivs successivt på röret.
4. Röret sätts på facket till stoppet.
5. Uppdelningsringen och muttern flyttas tillbaka till kanten - även mot stoppet - varefter tråden spänns först manuellt och sedan med ett par tangenter.

Tryck på montering

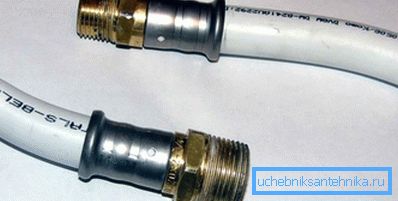

Förbeslag för metallplaströr är ordnade något annorlunda: i stället för en mutter och en splittring klämmer röret på fästet en klämma, deformerbar med specialtångar, från alla håll.

Om det i det föregående fallet endast kräver installation av fittings för metallplaströr att du har ett par justerbara eller öppna skruvar, då måste du få specialtångar. Priset på ett kvalitetsverktyg är minst 9-10 tusen rubel; Robusta elektriska kvalster kan göra i alla 40.

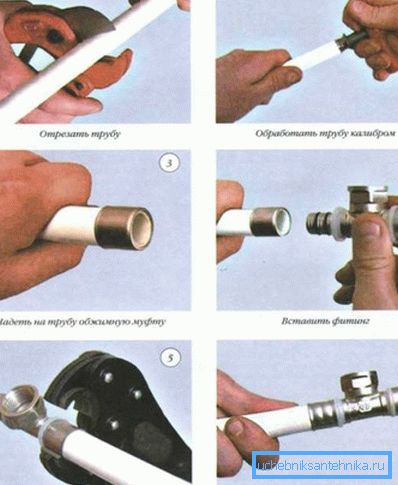

 Operationssekvensen skiljer sig lite från den som beskrivits ovan:

1. Röret är klippt och kalibrerat.
2. Klämman drivs från sin kant.
3. Rörets ände är spänd på fästet.
4. Klämman återföres till kanten tills den stannar och krympas med tänger tills en synlig ringdeformation visas.

Lever

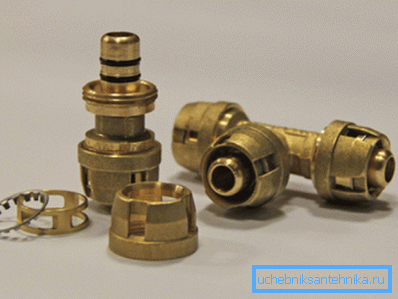

Push eller push-fittings uppträdde på hemmamarknaden ganska nyligen. Deras enhet är väldigt kvickt och skiljer inte i komplexitet.

Dess främsta fördel är att installationen av anslutningen, enligt försäkran från tillverkare och säljare, kan göras med hand utan verktyg alls. Det räcker att sätta in rörets ände i det ringformiga spåret, tryck - och arbetet är klart.

Samtidigt förblir kopplingen hopfällbar - det räcker bara för att skruva loss fackmuttern.

Nuance: en kniv för skärning och kalibrator behöver fortfarande. Rörets ovalitet och bristen på avfasning kan leda till läckage under tryck.

Hur fungerar det? I allmänhet är mekanismen lätt att förstå, efter att ha studerat bilden: Täthet säkerställs av samma ringformiga gummitätningar; stålfjäderringens utskjutningar fixerar rörets yta, förhindrar dess omkastning. Det extra fodret tillåter inte att låsfjädern rör sig för nära kanten.

problem

Tyvärr har metallplast som helhet tack vare split-ringdesignen fått rykte för extremt opålitligt material. Vad är anledningen? På grund av det faktum att under installationen av varmvattenförsörjning eller uppvärmning började ett antal värme- och kylcykler flöda.

Intressant är pressen av detta problem praktiskt taget saknade. Det finns fortfarande inte tillräckligt med data på push-fit fittings, så det är för tidigt att dra några slutsatser.

Så vad är problemet? Varför förbinder anslutningarna?

Men eftersom skadorna på rörets ovalhet och avfasad remsa av ringen förseglar under installationen. Som en följd, efter krympning med en splittring, säkerställs täthet endast av det inre skiktet av polyeten, som helt enkelt deformeras under uppvärmning och konstant tryck. När det kyler ner, uppstår luckor där vattnet rusar.

Observera - inte alla anslutningar flöde. Endast de där gummitätningen är trasig.

Varför pressa passa denna attack omgått?

Det finns två skäl.

1. Deras anpassning är ordnad lite annorlunda. Grovor med ringar är djupare och svårare att lossna.
2. Efter att ha spenderat en imponerande mängd krymptångar, är installationen osannolikt att spara på kalibratorn. Samtidigt ersätts kniven ofta med en klippsåg, och fasorna avlägsnas inte i princip.

Så vad ska man göra om hett vatten har flödat från under kapsmuttern?

• Lossa muttern och demontera anslutningen.
• Byt ut och kalibrera röränden.
• Korrigera eller byt ut O-ringarna.
• Ihop.

slutsats

Vi hoppas att vår utflykt till enheten av vissa typer av sanitetsutrustning kommer att vara till nytta för läsaren. Det är bättre för dig att bestämma vilka fittings för metallplaströr (läs också artikeln Fitting for PVC-rör: ett ekonomiskt alternativ för montering av kommunikation).

Som vanligt, i bifogad video i den här artikeln hittar du ytterligare tematisk information. Lycka till!
