Beslag för metallrör: anslut delar på olika sätt

Beslag för metallpolymerrör, liksom delar för sammansättning av kommunikationer som endast är gjorda av metallelement, kan vara mycket olika. I det här fallet ligger skillnaderna i det material från vilket kontakterna är gjorda och i deras design.

Nedan ser vi på de viktigaste typerna av delar, med uppmärksamhet på deras styrkor och svagheter.

Vad är de tillverkade av?

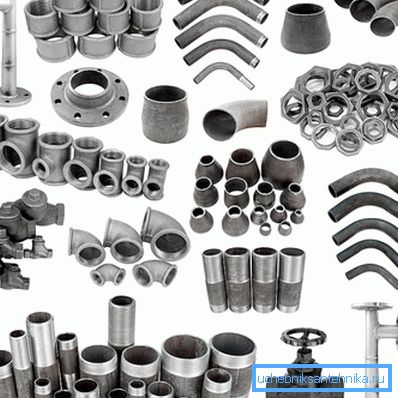

En översikt över sortimentet av inredningar börjar med en analys av de material som används för att producera dem. Som regel sammanfaller metallbindningsdelen med den metall som används för läggning av rörkommunikation, men det finns undantag.

Oftast används för tillverkning av rörkontakter:

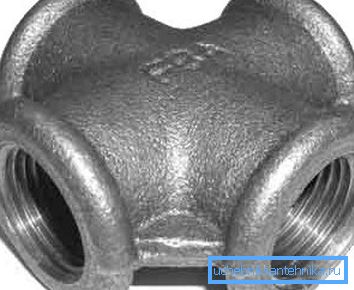

• Gjutjärn. Materialet är resistent mot stress och kemisk stress, tål högt tryck. De flesta gjutjärnsmodeller ger en gängad anslutning, men du kan hitta kopplingar som kräver ytterligare tätning med cementmortel, tätningsmedel eller till och med bly. Nackdelen med gjutjärnsprodukter är en stor massa och högt pris.

• Steel. Den används på samma plats som gjutjärn, vilket har mindre brittleness på grund av större elasticitet. Till skillnad från gjutjärn misslyckas stålbeslag tidigare eftersom de är mer mottagliga för korrosion (inklusive elektrokemisk).
• mässing. Ett bra alternativ när det gäller anslutningsäkerhet, hållbarhet och prestanda. Mässingarmaturer kan användas för att ordna metallledningar, liksom vid installation av plastkommunikation.

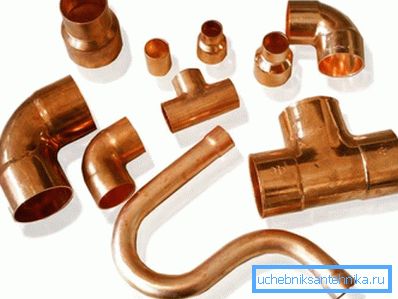

• koppar. Sådana delar är de dyraste, men samtidigt ger de den mest tillförlitliga och varaktiga anslutningen av rören. De används oftast i värmesystem men kan vara inblandade i sammansättningen av vattenrör i privata hem och kommersiella organisationer.

Var uppmärksam! Koppar och mässing används extremt sällan för att lägga de viktigaste kommunikationerna.

Vidare används vid anslutning av vattenförsörjningssystem baserade på metallplaströr även kopplingar av teknopolymerer med metall (stål eller mässing).

Varianter av design

För svetsning eller hårdlödning

Om materialen är mer eller mindre klara, försök förstå konfigurationerna.

Det enklaste är anslutningar för vilka svetsning används eller (vid koppar / mässingsdelar) lödning.

• Den svetsade passningen representerar ett fragment av ett rör med en viss konfiguration. I regel motsvarar dess diameter diametern hos de anslutna rörledningarna, vilket möjliggör svetsning av kanterna av produkterna från änden till änden.
• Den absoluta majoriteten av svetsade rördelar är gjorda av "svart" stål. Samtidigt erhålls svetsningen tillräckligt pålitlig för att motstå det högsta möjliga trycket.

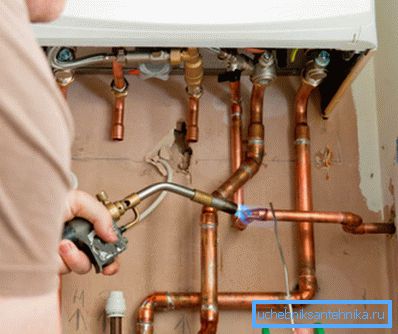

• Koppar och mässingsdelar produceras för vilka lödning appliceras. Deras konfiguration möjliggör närvaro av uttaget för installation av röret, medan minsta klyftan för fyllning med löddet måste förbli.

Var uppmärksam! Svets- och lödrör är ganska komplexa teknologier som kräver långsiktig utveckling. Så textinstruktionerna och förklarande videor ska studeras noggrant, och bäst av allt - under ledning av en erfaren mästare.

Under tråden

Gängade delar är bland de vanligaste. De kan göras från något av ovanstående material, men fördelen i detta segment håller säkert stål och mässing.

Följande är typiskt för en gängad anslutning:

• Ofta används sådana delar för att ansluta rör med en diameter av 50 mm eller mindre. Med en längre omkrets kan tråden inte ge den önskade tätheten.
• För att ordna ett knä, tee eller tvärstycke är det nödvändigt att ha en tråd inte bara på beslaget, men också på röret. I vissa fall måste skärning ske självständigt med hjälp av specialverktyg - dör.

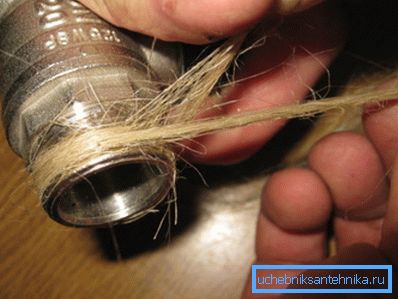

• Ibland kräver anslutningar ytterligare komprimering. För detta görs en spole av syntetiskt (polymerband) eller naturligt (linstrå och analoger) material vid korsningen.

Tips! Nybörjare gör ofta misstaget att tänka att ju starkare tråden är, desto snävare blir det. I själva verket är det med stor ansträngning risk att "dra", bryta tråden och få en garanterad läckage.

Under flänsen

För montering av delar med en diameter på mer än 50 mm används flänsar för rör.

Ett exempel på en sådan montering visas i bilden i det här avsnittet.

• Dessa produkter väljs som regel under rörledningens tvärsnitt. Vidare svetsas ibland flänsar direkt till rören, men i detta fall minskas tillförlitligheten hos aggregatet kraftigt.
• För tätning vid kontaktpunkten kan monteras packning av elastiskt material. I det här fallet kräver ledningen i två rör regelbundet underhåll för att ersätta en sliten del.

• Fördelen med flänsar är att de kan användas för att installera avstängningsventiler, olika sensorer, ventiler mm på rörledningar med stor diameter.

crimp

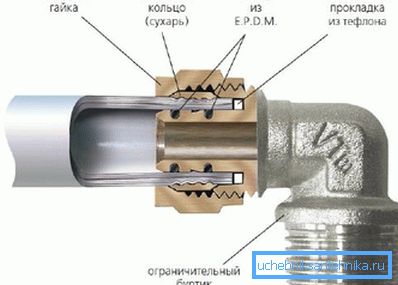

Relativt nyligen har så kallade kompressionsbeslag använts för att ansluta metallrör.

Deras driftsprincip är nästan identisk med den som användes vid kompressionsmontering för plaströr:

• En lockmutter av metall (stål eller mässing) är monterad på tråden.
• Vid skruvning av muttern trycker den på en speciell packning av elastiskt material eller tunn metall till gränssnittet.

Var uppmärksam! Användning av gummi- eller polymerkuddar medför en begränsning av temperaturförhållandena där systemet kan användas: maximal uppvärmning är 95⁰S.

• Samtidigt är trycket tillräckligt för att systemets täthet ska fungera.
• Vissa företag producerar universella modeller av sådana anordningar, som är lika bra för stål- och plaströr.

Produkter av denna typ används vanligtvis vid arrangemang av vattenförsörjningssystem. Den största fördelen i detta fall är en betydande fördröjning i tiden: röret sätts i en montering utan gängning, vilket underlättar vårt arbete.

Å andra sidan har ett sådant installationsschema sina nackdelar. Till exempel, med allvarlig ansträngning, kan röret helt enkelt dras ut, speciellt om packningen är något krympt och har förlorat elasticitet. En sådan kraftvektor är naturligtvis atypisk för rörledningar, men det är nödvändigt att komma ihåg denna funktion!

slutsats

Montering av metallkommunikation med egna händer, vi behöver välja inte bara rören själva, men även de delar som ska användas för att docka dem. Därför är det viktigt innan du börjar jobba med att bekanta dig med hela sortimentet av tillbehör, och välj de som motsvarar de uppgifter, våra krav och ekonomiska möjligheter som är närmaste.

En mer detaljerad översikt över de produkter som beskrivs ovan finns på videon i den här artikeln.
