Avloppsrör: användningar, regelverkskrav, alternativ

Vad är det - ett avloppsrör? Varför behövs det? Finns det några regleringsdokument som styr dess enhet? I vilka fall, och hur kan man hantera utan att fläkten återkallas? Låt oss räkna ut det.

Vad är det

Ett avloppsrör är en del av avloppssystemet som inte fungerar för avloppsrörelse, men för ventilation. Enkelt uttryckt kopplar röret avloppet med atmosfären.

Varför behöver du det?

Det finns två skäl.

1. Som i något annat vertikalt rör är det ett tryck i avloppsrören. Ökningen av trycket i hushållets avloppssystem ökar naturligtvis till att luften börjar tränga in i bostaden genom osealeda leder. Luften luktar inte som rosor.

Obs! En sanitetsanordning är utrustad med en vattenventil. Genom att släppa ut ett handfat eller en dusch kommer inte luften att passera; Klibbens knä och kloak kammen (internt avloppssystem) är dock inte alltid förseglade.

1. När volleydumpning (samtidig spola i två toaletter på stigaren, dränering av vatten från flera bad etc.) är det ofta en situation när stigaren är full. Innan vattenflödet skapar en luftfront med övertryck Denna luft släpps ut genom granskningar av källaravloppsvatten i en bostadshus eller genom avlopp av en septiktank, cesspool etc. Men bakom en massa vatten som rör sig nedåt skapas ett vakuum, vilket suger vattnet ur sifonen och stör driften av vattenportarna. Ljudet på en smacking toalett eller handfat ger inte ägaren glädje; när han häver en våg av aromer - dubbelt obehagligt.

Båda problemen löses med en enkel hoppare mellan övre punkten i spillsystemet och atmosfären. Den resulterande lukten orsakar lukt att lämna huset genom en avloppsrännare; med volleyavladdning sugs luften genom den.

Reglerande handlingar

I den nuvarande regleringsdokumentationen påverkas arrangemanget av trattledningarna minst två gånger.

SNiP 2.04.01-85

Enligt punkt 17.18 i SNiP 2.04.01-85 måste hushålls- eller industriavlopp ventileras. Ventilation är genom risers; deras avgasdel släpps ut genom ventilationsaxeln eller genom taket. Vad borde vara stigaren på höjden?

Minsta avstånd från stigarens avgasdel till närmaste balkong eller fönster är 4 meter. Med vad anvisningarna är kopplade - jag tror det inte är nödvändigt att förklara.

SP 40-107-2003

Koden för byggregler SP 40-107-2003 i punkt 4.8 specificerar specifikt fallet med det utnyttjade taket. Enligt honom borde utloppsdelen av stigaren verkligen vara lika med minst tre meter; I stället för utrustning kan du dock helt enkelt kombinera fyra eller fler stigare inom en teknisk golv eller vind.

Författarens kommentar: I det här fallet, med en salvavladdning i en eller två av stigarna, kommer de andra verkligen att uppfylla rollen som en tratt för dem. Men man kan inte komma ifrån den kraft som skapas i stigarna: det minsta åsidosättandet av täthet vid alla fogar och luktar tränger in i rummen på övervåningen.

regler

Hur exakt borde fläktrören installeras?

1. Övergångar av diameter (för det första - dess sänkning i rörets avgasdel) är oönskade. När diametern minskas från 110 till 50 mm minskar genomströmningen av stigaren med ca 5 gånger; Det kan inte räcka för att kompensera för nedgången i lufttrycket.

1. Horisontella sektioner av rör läggs med samma sluttning som avloppssystemet - 2 cm per linjär mätare. Lutningen kommer att förhindra bildandet av vatten och trafikstockningar.
2. Avloppsrör som öppnar in på vindsalen är en dålig idé. Frågan är inte bara i lukt: våtindunstning kommer att försämra värmeisoleringen, blötlägger isoleringen med fukt och orsakar att trussystemet ruttnar.
3. Det är bättre att tillhandahålla ett fläktställ med en deflektor (aka en svamp eller ett paraply). Tack vare avböjaren kommer regnvatten och sopor inte att komma in i stigaren; Vid blåsigt väder ökar han samtidigt utkastet i röret, vilket gör ventilationen effektivare. Priset på ett paraply för ett 110 mm rör är från 120 till 200 rubel.

undantag

Är det möjligt att göra utan ventilation av avloppssystemet?

Här är de vanliga rekommendationerna:

• Design och konstruktion av hus utan tåg är endast tillåtet om vi talar om en eller två våningar.
• Samtidigt borde huset inte vara mer än en toalett och ett bad.

Och här är en lista över fall där även med ett fåtal våningar är fläktrör nödvändigt.

• Om toaletten och badet är separerade på olika våningar.
• Om avloppssystemet läggs med ett rör med en diameter på mindre än 100 millimeter (för att vara ärlig, för att ansluta en toalett till detta rör måste du ha allvarliga utvecklingsavvikelser).
• Om huset är byggt pool.

• Om det lokala avloppsreningsverket som används för avfallshantering är hermetiskt (ett typiskt exempel är biologiska djuprengöringsstationer).

Särskilt fall

Invånarna på de övre våningarna avmonterar ofta avloppsröret ovanför tee. Strängt taget kan detta inte göras: varje förändring i konfigurationen av ingenjörskommunikation bör ske med välsignelsen hos bostäder och verktygsarbetare, som givetvis aldrig kommer att ge. Dock är faktum kvar att reparation på toaletten ibland åtföljs av avlägsnande av oanvända, ur lägenhetsägarens synvinkel, röret.

Vad ska man göra om denna operation redan har lett till ganska förutsägbara resultat? En stabil lukt av avloppsvatten i alla lägenheter på de övre våningarna längs stigaren?

Den enklaste lösningen på problemet är en avloppsventil. Vad är det Konstruktiva lösningar kan vara olika, så vi beskriver inte arbetsmekanismen, men enhetens funktionalitet.

Kort sagt, det är en apparat som låter luft endast i en riktning. I normalt läge finns i övre delen av stigaren på grund av övertryck. Emellertid tillåter avloppsventilen inte mättad luft med lukt och fukt att komma in i rummet. Vakuumet som skapas i stigaren vid en salvutladdning kommer att få ventilen att öppna och suga in luft.

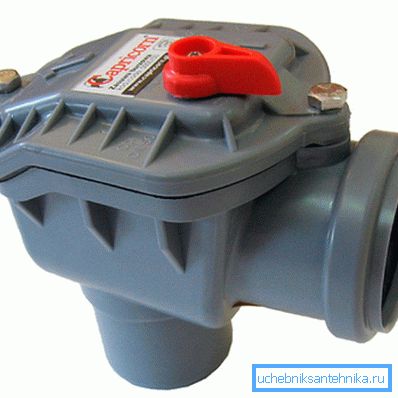

Det är användbart: ventilen (vakuum) ventiler tillverkas i två storlekar - 110 och 50 mm. De senare används för enskilda apparater och för avloppsrör i vissa hus av gamla projekt.

Obs! En vakuumventil är inte en panacea. Lukt i lägenheterna på stigaren kommer inte att vara endast med full försegling av alla anslutningar. Så, alla anslutningar av sifoner och band med rör levereras nödvändigtvis med manschetter.

tips

Författaren, som bygger på hans erfarenhet, kommer att tillåta sig att lägga till några kommentarer till standardrekommendationerna.

Huset med två toaletter och bad - ett badrum på varje våning - fungerade perfekt för ett år utan fläktuttag. Lukt observerades inte. Strikt synkront spola två toalettskålar - en sällsynt händelse; Badkar eller dusch med moderna avloppsgaller med ganska liten bandbredd, desto mer avlopp kommer inte att överfalla.

När du utformar platsen för ett fläktutlopp bör du definitivt ta hänsyn till den rådande vindriktningen. Lukt kan sträcka sig till ett avstånd där mer än 4 meter specificeras i SNiP 2.04.01-85.

Du bör inte göra avgasrörets avgasdel betydligt längre än vad som krävs av regeldokument.

Ju längre röret är desto mindre kommer det att värmas upp längs hela den fuktiga och varma luftens längd som stiger upp från huset. Och på de kalla väggarna kommer det oundvikligen att frysa is och gradvis minska avståndet till noll. I lägenhetsbyggnader är en betydande del av klagomålskvällarnas vinterklappar exakt lukten av avloppsvatten som har uppstått på grund av istrafikstockningar.

I ett privat hus med installering av avloppsvatten med egna händer kan ett fläktutlopp släppas inte bara genom taket utan också genom någon av gavlarna. Detta kommer att förenkla dess vattentäthet betydligt.

slutsats

Vi hoppas att våra rekommendationer kommer att hjälpa läsaren att utforma eller uppgradera sina egna hemavlopp. Som alltid innehåller videon i den här artikeln ytterligare tematiska material. Lycka till!
