Avloppsplanering i det privata huset självt

Den normala funktionen av ett privat hus är omöjligt idag utan ett omfattande avloppssystem som säkerställer flödet av avfallsprodukter av vital aktivitet och uppfyller fullt ut alla krav på byggnadsstandarder. Det är därför som layouten av avloppsvattnet i huset borde vara oroat även i det stadium som utvecklar den tekniska konstruktionen av den framtida strukturen.

Vidare utarbetas en detaljerad layout av rörledningen vid beredningen av projektet med den obligatoriska indikationen på installationsplatserna för enskilda enheter för VVS-utrustning. Innan du gör avloppsplaneringen i ett privat hus med egna händer, rekommenderar vi att du läser detta material.

Tekniska krav

I enlighet med standarddesignen måste följande tekniska villkor följas under installationen:

1. Rör måste läggas med en liten bias mot avloppet.
2. Deras diameter bör motsvara kapaciteten hos hela systemet som helhet.
3. För att undvika bildandet av blockeringar bör anslutningskretsen för sanitära anordningar inte innehålla skarpa böjningar.
4. Systemet måste ha element som möjliggör sin periodiska revision.
5. Dessutom bör det tillhandahållas ventilationsenheter som används för avlägsnande av skadliga gaser.

Tips! Utsläpp av avloppssystemet i ett hus kan vara antingen gravitation eller tvång, inklusive speciell pumputrustning.

Artikeln kommer att överväga en version av gravitationssystemet som används i situationer där avloppsavlopp ligger på obetydligt avstånd från huset.

Systemkomposition

I grund och botten ska följande delar ingå i avloppssystemet av gravitationstypen:

• central rörstång;
• ventilventil;
• en uppsättning sanitär utrustning;
• ledningsrör och delar av revisionen.

Den centrala riserna är i regel monterad i singularet, men i ett starkt grenat system kan det finnas mer.

Tips! Oavsett antal stigare måste avfallshantering ske vid systemets lägsta punkt.

I detta hänseende bör det erinras om att för varje stigningsoperatörs normala funktion måste vara två anslutningspunkter. I en av dem (den övre) monteras en enhet för utsläpp av hälsoskadliga gaser, och genom den andra (nedre) släpps avloppsvatten ut i det gemensamma avloppssystemet.

Den övre noden (det kallas fläkten) är nödvändig för att avlägsna obehagliga luktar som ackumuleras i rörledningssystemet, den andra används för sitt avsedda ändamål.

Vid normal drift av systemet är ventilen vanligen i stängt tillstånd. Men så snart trycket i det minskar öppnar det genast och börjar "suga in" luften från rummet.

Tips! Vid beräkning av det önskade antalet ventilationsenheter bör det antas att minst en ventil borde ligga i samma våning.

Oberoende installation

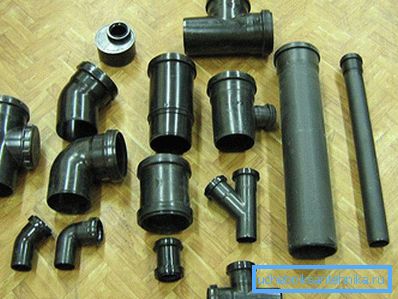

Innan du spenderar avloppssystemet i huset rekommenderar vi dig att bli mer bekant med sammansättningen av det enklaste avloppssystemet, vilket inkluderar följande element:

• sewer riser;
• ventilventil;
• grenlinjer;
• anslutningsdon och adaptrar.

När du väljer storleken på rör som används för installation, är det vanligtvis baserat på följande rekommendationer:

• För toalettskålar och bidéar är det önskvärt att använda rör O 110 mm;
• blankor O 50 mm är lämpliga för anslutning av bad, handfat och duschkabiner;
• För att ordna avloppsöppningar behöver du korgar med Ø 110 mm.

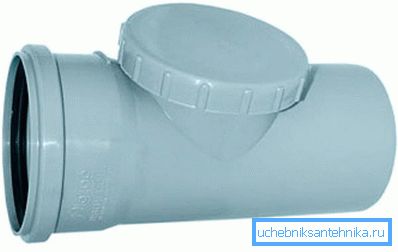

Arbetet med uppförande av hushållsavlopp börjar med installationen av en central riser, vilken är monterad enligt den tidigare förberedda layouten. Rören som är dess del håller en klocka upp; Dessutom bör deras installation utföras i riktning från motorens lägsta punkt mot fläktutloppet. Under installationen används speciella passande tejp i stigaren, som används som revideringar som ger tillgång till områden med ökad risk för blockering.

Tips! I enlighet med kraven i SNiP bör revisioner installeras vid början av stigaren, i de så kallade knäarnas område och även i ledningens ände. Om avloppssystemet har långa raka sektioner - installeras revisioner i steg om ca 10 m.

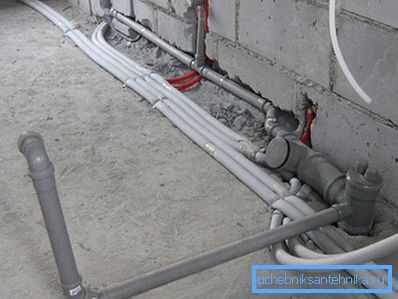

Samtidigt är grengrenarna också monterade, som läggs horisontellt.

Montering av filialer

Systemet för avloppsrör används för att ansluta sanitetsutrustning som toalett, badkar, handfat eller duschkabin till centralstativet. Det är uppenbart att diametrarna för utloppsöppningarna hos VVS-armaturer och anslutningspunkter till rörledningen ska vara desamma.

Tips! För att ansluta rör med olika diametrar måste du i förväg köpa specialdetaljer.

Dessutom bör rörledningar omfattas av följande villkor:

1. Enligt kraven i normer får gränslinjens maximala längd inte vara mer än 10 m.

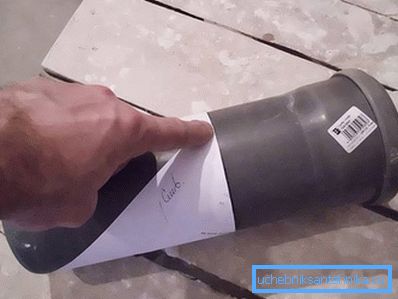

2. För att passa längden på rören rekommenderas att man använder en sågsåg för metall, i arbetet med vilket skäret görs strikt vinkelrätt mot arbetsstyckets längdaxel.
3. Observera också att rörböjningarna är lätta med en liten bias mot flödet. För rör med en diameter på 50 mm ska minsta lutningen vara 3 cm vid 1 m, medan för rör med större diameter är detta värde 2 cm vid 1 m.

Styling regler

1. Ju större hålstorleken på det monterade sanitetsapparatet desto närmare borde det vara för stigaren. Den största diametern är, som det är känt, frisättningen av en toalettskål ansluten vid dräneringskanalens lägsta nedre punkt.
2. Den centrala riserna borde inte ha "knän" i de områden som ligger direkt ovanför snittlinjen.
3. Rörens minsta lutning ska vara lika med höjdskillnaden på 3 cm med 1 linjär mätare; dock är det inte tillåtet att ändra höjden inom gränserna för tillbakadragandet.
4. Avloppsrör bör läggas med en konsekvent ökning av deras diameter i riktning från den längsta sanitetsanordningen till stigaren.
5. De uttag som används i avloppssystemet får inte placeras på platser där rör passerar genom väggar och golv.

I de dekorativa lådorna som används för att stänga rörledningen, bör särskilda luckor tillhandahållas, som ligger direkt mitt emot revisionerna. Ett sådant arrangemang ger dig möjlighet att ha fri tillgång till revisioner när systemet behöver repareras.

Tips! Alla stigare ska vara utrustade med ventilationsenheter som har direkt tillgång till ett välventilerat vindsol eller på taket.

Sammanfattningsvis noterar vi att väldesignat och skickligt installerat avlopp kommer att avlasta ägaren till ett privat hus från det onödiga besväret i samband med behovet av regelbundet underhåll och reparation.
