Avlopp och andra delar av urbana avloppssystemet

De flesta människor som är långt ifrån VVS vet bara om stadsavlopp, att det vertikala röret i badrummet kallas en stigare, och avloppet är något obegripligt som är dolt i brunnar. Idag måste vi bekanta oss med avfallssystemet - från den interna ledningen till reningsverket. Så låt oss börja.

Internt system

Låt oss börja med den del av avfallshanteringssystemet som ligger inom husets väggar.

kam

Vad är en avloppskam?

Detta är namnet på den interna layouten. Det har sitt namn från den form som är karakteristisk för lägenheter med ett intilliggande badrum och kök: tre kranar på ett horisontellt rör (för diskbänk, handfat och bad) liknar verkligen en kam.

Under det senaste århundradet var kärnstångsrör och gjutjärnsprodukter till och med 80-talet det traditionella materialet för kammen. Flared anslutningar slogs med en cabol (antiseptisk impregnerad organisk fiber) och plasterades med cementmortel. Mindre vanligt användes tätning av smält svavel för att försegla föreningarna.

Observera: Vid demontering av sådana föreningar med egna händer, måste de upphettas med en hårtork, en brännare eller en blåsbrännare. Arbetet utförs endast i en gasmaske eller andningsskydd. Instruktionen är relaterad till det faktum att ångorna är uteslutande frätande: de kan orsaka andningsförlamning.

I bostäder byggda i slutet av förra seklet dominerar fasta PVC-kammer. I dagens nya byggnader monteras avloppssystemet inuti lägenheterna huvudsakligen av samma PVC-rör; Det har dock nu blivit ett landslag och löper på socketfogar med gummi O-ringar. Tillsammans med PVC används polypropen och, sällan, polyeten.

stigare

Combs, som ligger en över de andra lägenheterna, kombinerar avloppsrissare. Utvecklingen av de använda materialen var något kortare än i föregående fall: från gjutjärnstigerna bytte byggare direkt till prefabricerad plast.

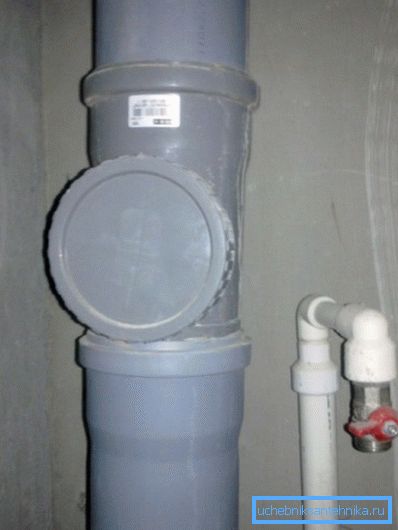

Stigeriet levereras med revisioner - luckor för rengöring av avloppsblockeringar.

Utformningen av revisionerna normaliseras; de måste vara närvarande:

• På första våningen i byggnaden;
• På översta våningen;
• När husets golv är över fem - var tredje våning.

Ovanför stigarna är öppna; Detta säkerställer ventilation av avloppssystemet. Det är acceptabelt att kombinera flera stigare med ett gemensamt fläktuttag (vent).

Bäddplanter

Avloppsplank är ett horisontellt rör som förenar flera stigar och passerar in i utloppet till brunnen. Dess installation utförs med en konstant lutning längs hela längden i avloppsriktningens riktning. Motförlängningar är oacceptabla: de kommer att bli platser med konstanta blockeringar.

Lutningen beror på rördiametern:

Precis som med stigaren måste takplanen i en bostadshus regelbundet rengöras.

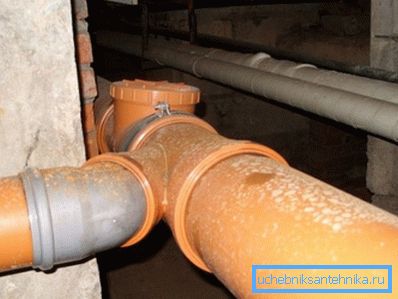

Revisioner eller, bekvämare, snedställda tejp med kranar riktade mot avloppsrörelsen installeras:

• Cornering (om du inte kan rengöra böjningen genom en annan revision eller tee);
• Med plankbäddens diameter 100-150 mm - var 15: e minut;
• Med en diameter på 200 mm - var 20 meter.

Släpp till brunnen

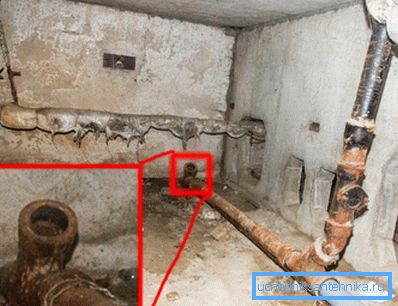

Han slutar med en planka. Släpp passar in i jorden under nivån. Dess början är nödvändigtvis försedd med en tee eller revision för rengöring.

Den maximala släpplängden från översynen till brunnsaxeln är begränsad av dess diameter:

Som regel används ett gjutjärn för att lägga i marken. Priset är märkbart högre än vad som helst för någon form av plast; men ringstyvheten är mycket högre: markförlusten under bilens vikt kommer inte att skada den.

Yard avlopp, samlare

bra

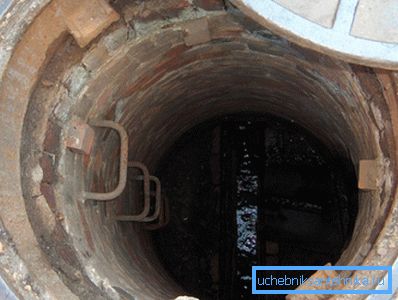

Väggarna i avloppsbrunnen är vanligtvis armerade betongringar med sömmar och häftklammer som är inbäddade i morteln, vilket gör att det går att komma ner i det utan extra enheter. Kåpa - gjutjärnlucka; botten är ett betongfack.

Som det är lätt att gissa ligger brunnarna längs lägenhetsbyggnaden precis mittemot uttag. Mellan sig är de anslutna med ett stort diameter gjutjärnsrör (200-300 mm), ligger på botten eller något högre (vid differentialbrunnar, kompenserar för lutningen av området).

Det är viktigt: metan och andra gaser som produceras i samband med organisk sönderfall kan ackumuleras i djupa brunnar. I sig själva anses de inte vara mycket giftiga; Den minsta mängden syre i luften kan dock orsaka kvävning och jämn förlust av medvetande. Vid rengöring av problemet eller brickan krävs försäkring.

Alla avloppsavgreningar från huset till kollektorn levereras med brunnar. Steget mellan dem och i detta fall beror på rörets diameter.

kollektor

Enkelt uttryckt är uppsamlaren ett tjockt rör som bär utloppet från hela staden eller dess enskilda områden till reningsverket.

Vilka material kan användas för sin konstruktion?

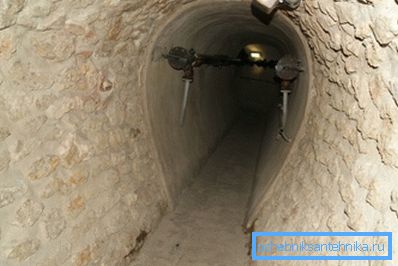

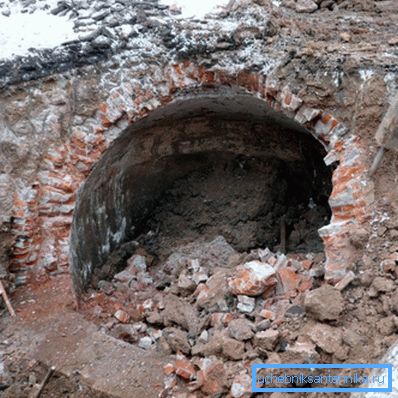

• Den äldsta av de kollektivt fungerande samlarna är byggda av tegelstenar..

• De flesta av de nuvarande strukturerna är gjorda av armerad betong.. Förutom byggandet av prefabricerade ringstrukturer byggs monolitiska avloppsrör ofta i jättestäder med sina stora volymer av avloppsvatten: formen är fylld med betong på plats.
• Slutligen har stora plaströr blivit populära på senare tid.. Problemet med låg ringstyvhet löses genom att de skrynkas. För att den korrugerade ytan inte skapar blockeringar, är röret dubbelt skiktat, med en jämn inre yta.

Hur är avlopp och avlopp av enskilda grannskap anslutna? Med hjälp av samma brunn: det låter dig granska uppsamlaren själv och vid behov rengöra inloppsrören.

I de sällsynta fallen när terrängen inte tillåter rening av avloppsvatten genom gravitation, är en tryckavlopp konstruerad. Under konstruktion används produktiva fekalpumpar och polyetylentrycksrör: Om gravitationens tryckförlust inte leder till några allvarliga konsekvenser, så kommer en olycka i avloppet med för högt tryck att du förstår inte att dekorera staden alls.

slutsats

Vi kommer att överväga vår bekantskap med avloppssystemet, om än något ytligt, hölls. Som alltid kommer videon i den här artikeln att erbjuda läsaren ytterligare information. Lycka till!
