Anslutning av metallplaströr: 3 sätt att skapa ett pålitligt

I de allra flesta fall används olika polymerrör för att ordna vattenförsörjningssystemet och värmesystemet. Beroende på vilken typ av plast som används, kopplas inredning av en eller annan konstruktion för att ansluta dem. Låt oss dö i mer detalj om hur du kopplar metallplaströr med egna händer.

Fördelar med VVS-VVS-system

Inte så länge sedan var alla rörsystem gjorda av metallrör.

Men nu har detta material ersatts av metallplast, vilket har många fördelar:

• enkel installation;
• motstånd mot olika kemikalier
• miljövänlighet i produktionsprocessen;
• förmåga att motstå högt inre tryck
• flexibilitet, så att du kan använda färre kopplingar;
• ingen korrosion och avlagringar på delarnas inre yta;
• lång livslängd
• lågt pris

Men det finns några nackdelar:

• hög expansionskoefficient från värme;
• metallplastik förstörs av ultraviolett strålning.

Välja en dockningsmetod

Anslutning av rör från metallplast, som dock, och andra typer av polymerdelar, tillverkas med hjälp av rördelar. Av vilken typ av du har förvärvat beror på sammansättningsmetoden.

Överväga var och en av dem mer i detalj.

Förfarande 1. Kompressionsföreningar

I detta fall görs anslutningar för metallrör med hjälp av krimpfittings av mässing. Deras andra namn är collet-anslutning.

Fördelarna med denna typ av dockning är att du inte behöver köpa några extra verktyg eller utrustning för att fungera. Två nycklar är tillräckligt för att dra åt krympmuttrarna.

Monteringen består av tre komponenter:

• montering;
• delad ring;
• lockmutter.

Var uppmärksam! Anslutningar av metallplaströr med kompressionskopplingar är hopfällbara. Om det behövs kan du demontera VVS-systemet och montera det igen, göra nödvändiga ändringar eller tillägg.

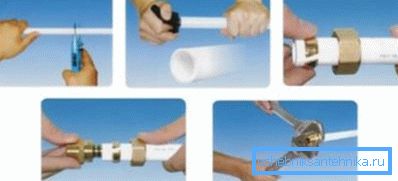

Installationsanvisningarna är extremt enkla:

1. En bit av önskad längd separeras från metallplastdelen. Blanketten ska vara rak på ett avstånd av minst 10 centimeter från skäret.
2. Skärning utförs med speciell kompressionsax eller en sågsåg för metall. I det senare fallet måste kanten rengöras från gräs. Kom ihåg att klippet måste utföras strikt i rätt vinkel, annars är det svårt att uppnå en snäv passform.
3. Då sätts en mutter på änden (dess tråd ska riktas mot avskärningssidan) och tätningsringen.
4. Därefter behandlas slutet av delen av ett specialverktyg:

• Den inre avfasningen avlägsnas av kalibreringssidan (på ett avstånd av ca 1 mm);
• den andra sidan av sopet är avlägsnat yttre avfasning.

1. Monteringen sätts in i metallplastdelen, sedan förseglas en tätning och muttern skruvas på. Först görs arbetet manuellt, då - med en skiftnyckel. Applicera inte kraftig kraft för att säkra, annars kan materialet skadas.

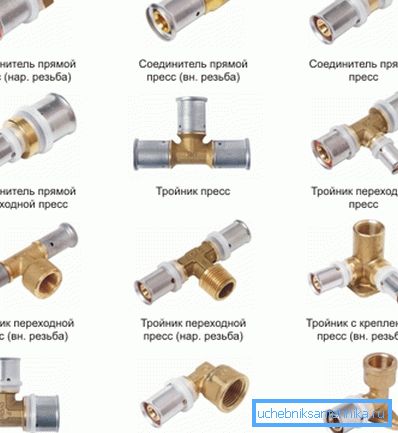

Metod 2. Anslut med tryckfittings

Dockningsalternativet används för att ordna vattenförsörjningssystem och golvvärme. Sådana kontaktdon för plaströr används i de fall där rörledningen är omslagen i en betongvägg eller gömmer sig under en screed på golvet.

Foget är mer tillförlitligt, men installationen kräver viss kompetens från befälhavaren, liksom tillgången till ett specialverktyg - trycktangent.

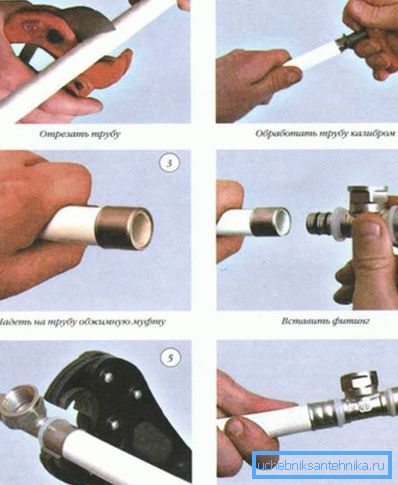

Arbetet utförs i följande ordning:

1. Skruvänden på ett ordentligt snittat rör behandlas av en rännare: de inre och yttre flänsarna avlägsnas.
2. Kalibratorn kontrollerar delens inre diameter.
3. Innan du monterar beslaget måste du se till att en dielektrisk packning och tätningsringar är installerade i den.
4. En krymphylsa läggs på sidan, och en passande passning med tätningar sätts inuti.
5. Därefter krympes kopplingen på röret med presspressar. Se till att de installerade munstyckena matchar diametern på den del som monteringen monteras på.

Var uppmärksam! Återkrympning av metallhylsan rekommenderas inte. Det är önskvärt att allt fungerade första gången, annars kan läckage vara möjligt, varför det blir nödvändigt att montera denna nod igen.

Det finns typer av pressbeslag med en styv koppling. I detta fall utförs kontrollen av munstyckets djupgående genom att använda ett speciellt försett fönster.

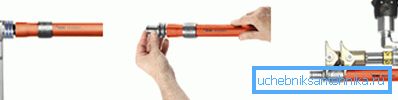

Metod 3. Dockning med glidande kopplingar

Det andra och det tredje sättet att ansluta metallplaströr är likartade, men i det senare fallet används förutom fästingar en expanderare, vilket ökar den inre diametern hos den del som används före montering av fittingbeslaget där.

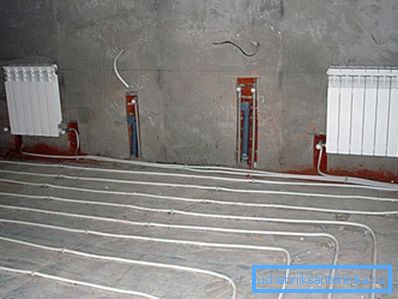

Anslutningen är permanent, hermetisk och mycket tillförlitlig. Används för installation av golvvärmesystem, som ska hällas med betonglösning.

Arbetet görs enligt följande:

1. Röret skärs, varefter tryckhylsan sätts på den.
2. Änden av metallplastdelen sträcker sig med en expander, sedan sätts en passform in där.
3. Kopplingen krympas med en press.
4. Pålitlig och hållbar anslutning är klar.

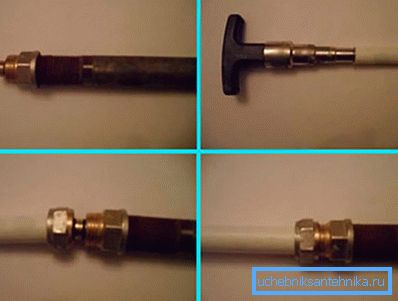

Anslutning av polymerrör med metall

Ibland är det nödvändigt att ansluta rör av olika material. Anslut till exempel den lokala vattenförsörjningen med den centrala metalliska vattenmagulen i en lägenhetsbyggnad. I det här fallet behöver du en krimpfäste och en kaliber.

Var uppmärksam! För att ansluta ett plaströr med en metall utan tråd fungerar det inte. Det är nödvändigt att endast använda speciella delar konstruerade för en viss diameter av rörledningen.

Installation är som följer:

1. Trådet eller det speciella förseglingspolymerbandet är lindat på metalldelens tråd. Den gängade delen av fästet skruvas på den.
2. Krympmutter och tätningsring tryck på metalldelen, varefter fönstren avlägsnas från kanten.
3. Därefter glider plastelementet över fästet, vilket är bultat till metalldelen.
4. Muttern är fastspänd på fästet och tätar anslutningen.

Rörböjningsmetoder

Förutom anslutningen är det viktigt att följa rätt teknik för böjning av metallplastdelar.

Det finns fyra olika sätt:

1. manuellt. I detta fall måste särskild vård tas så att det inte finns någon defekt vid inflektionspunkten som leder till obstruktion av rörledningen.
2. Med hjälp av våren. Detta verktyg säljs i hårdvaruaffärer. Fjädern är insatt inuti, varefter böjning utförs.
3. Använda hårtork. Under inverkan av varmluftsmetallplastiska böjningar lättare. Men du borde noga arbeta med honom, annars finns det en fara att smälta materialet.

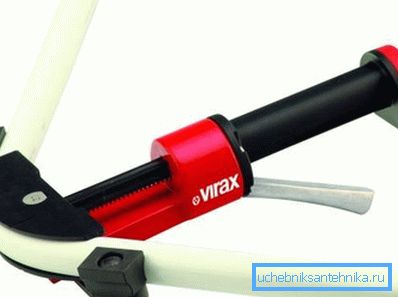

4. Använda en speciell rörbender. Detta är ett professionellt verktyg som hjälper dig att böja en del av alla storlekar korrekt och utan speciella ansträngningar.

slutsats

Dockning av polymerdelar med varandra, samt anslutning av metallplaströr med metall - arbetet är enkelt men ansvarigt. Från rätt åtgärd beror på tätheten och hållbarheten hos vattentillförseln. Mer detaljer om detta finns i videon i den här artikeln.
