Anslutning av gaspannan till skorstenen

Skorstenen i sammansättningen av det gaseldade värmesystemet används, vilket är välkänt, för avlägsnande av förbränningsprodukter från pannan och är en speciell axel med ett rör monterat inuti det. I denna artikel kommer vi att diskutera hur man ansluter gaspannan till skorstenen.

För själva utloppskanals utformning samt för sin anslutning till gasutrustningen finns ett antal krav som är följande:

• vertikala skorstenssektioner måste installeras utan höjning;
• Det borde inte finnas några restriktioner eller expansioner inuti rökkanalen.
• För tillverkning bör speciella värmebeständiga material användas, vilket hindrar eventuella sprickor och mekanisk skada från att bildas på väggens väggar.
• i skorstenens konstruktion kan inte vara mer än 3 böjningar av urladdningskanalen;
• Vid anslutning till gaspannan måste speciella tätningsmedel användas, avsedda att användas vid höga temperaturer.
• Parametrarna för urladdningskanalen (rörhöjd och dess diameter) måste motsvara arbetskällans egenskaper, vilket är en förutsättning för att man får den nödvändiga kraften.

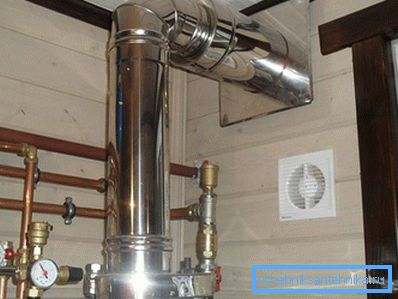

Outlet Channel Device

Korrekt anslutning av en gaspanna är endast möjlig efter en preliminär förtrogenhet med utformningen av typiska kanaler för utsläpp av förbränningsprodukter. För att anordna sådana kanaler används i regel följande uppsättning av förberedda delar:

• speciell designadapter, genom vilken pannan är ansluten till skorstenen;
• speciell inspektionslucka, monterad längst ner på röret och avsedd för inspektion och periodisk rengöring av skorstenen;
• konsoler för att fixera strukturen i gruvan eller på väggarna.

För att organisera installationsarbetet behöver du dessutom sådana prefabricerade rörledningar och fästelement, som böjningar, klämmor och tees.

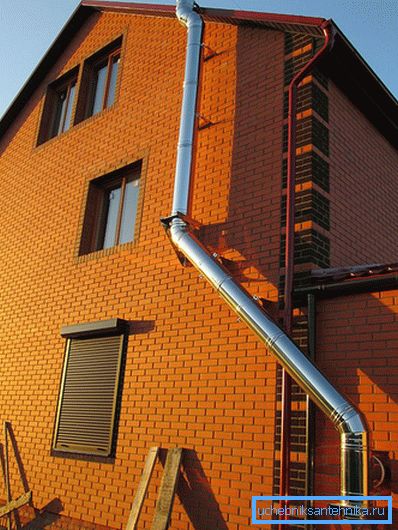

Typ av skorstenar och krav på deras installation

Rökgasutloppet anslutet till gaspannan kan läggas både inuti bostadsbyggnaden och enligt dess yttre strukturer, vilket gör det möjligt att klassificera alla kända strukturer i denna klass som intern och extern.

För var och en av dessa typer har standardspecifikationer utvecklats, vilket bör följas även vid icke-standardiserad utförande av din skorsten. De viktigaste kraven i dessa standarder är följande:

1. Med något system för anslutning av skorstenen läggs dess horisontella sektioner med en liten bias mot pannan (minst 3 grader per linjär mätare).
2. Anslutning till denna skorsten är andra värmeanordningar genom att kombinera flera rör är oacceptabelt. Detta kan leda till överbelastning av kanalen och penetrering av förbränningsprodukter i det uppvärmda rummet.
3. Det är lämpligt att gå vidare till installationsarbetet först efter en noggrann undersökning av alla frågor angående överensstämmelse hos skorstensparametrarna med gaskällans egenskaper.

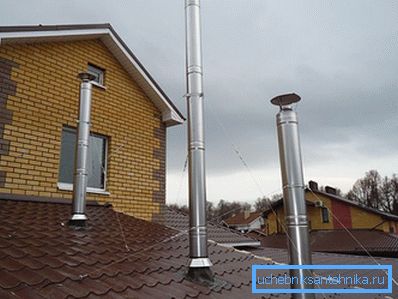

4. Vid beräkningar bör man utgå ifrån att standardskorstenhöjden som regel inte överstiger 5 m. Vid en platt takkonstruktion bör den övre delen av avloppskanalen stiga minst 1,5 meter över taket.
5. Höjden på den yttre kanalen, något avstånd från taket, bestäms som regel av nivån på dess ås. Samtidigt bör skorstensröret, som stiger över åsen med mer än 2 m, dessutom fixas med hjälp av kabelförlängningar.

Arrangemangsordningen för externa och interna strukturer har små skillnader, vilka kommer att diskuteras närmare i följande avsnitt (till exempel stålskorsten).

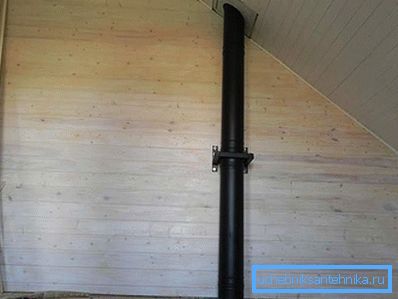

Installation av den inre urladdningskanalen

Installationen av den inre skorstenen börjar med märkningen av dess färdläggning, där rutorna för passage av rökkanalen i taket och de befintliga taken skisseras. Därefter förberedd genom hål för att lägga kanalen, vars dimensioner måste motsvara inloppsrörets dimensioner.

Först efter det är det tillåtet att fortsätta med installationen av hela vidarekopplingssystemet, vars order kan representeras enligt följande:

1. För det första är en särskild övergångsadapter ansluten till grenröret från pannan, vilket säkerställer samordning av utloppets dimensioner med skorstenen.
2. Därefter kan du fortsätta till samlingen av revisionsluckan med en tee. Samtidigt monteras fästen på kanalväggarna längs hela dess längd, vilket fixerar stålkroppen i rökutblåsningsaxeln.
3. Då kommer det att vara möjligt att fortsätta bygga upp rörstrukturen till de nödvändiga dimensionerna, och om det finns böjningar i kanalen, installera speciella adaptrar (armbågar) i den.
4. Vid övergången genom överlappningen måste ett speciellt rör monteras, isolera skorstenen från direktkontakt med stödkonstruktionerna.
5. En galvaniserad stålplåt med förberedd utklipp sitter fast på taket på skorstenen på taket, på en metallkanal och fixeras sedan på takets botten med speciella fästelement.

Observera att lederna i de enskilda länkarna på kanalen måste förstärkas med klämmor, vilka efter installationen är spända med speciella bultar eller glödgad ledning. Vid installationen av skorstenen krävs dessutom värmeisolering av packningssektionerna där väggarna är i kontakt med lättbrännbara material (asbesttråd passar bäst för detta ändamål). För att öka tillförlitligheten hos värmeisolering på särskilt viktiga ställen i konstruktionen är grenröret dessutom belagt med eldfast mastik, varefter en värmare läggs runt öppningens omkrets.

Efter färdigställandet av installationsarbetet kontrolleras hela strukturen för läckage-täthet, under vilken den vanliga tvållösningen appliceras på konstruktionens sömmar och sedan slås pannan på. I fallet med bildandet av tvålbubblor på kontrollerade ställen upprepas tätningen.

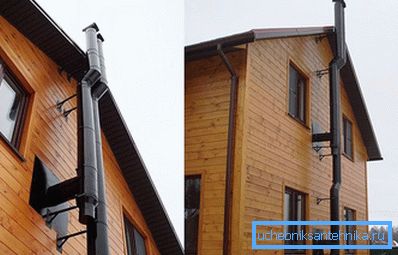

Extern skorsten

Innan du lägger den yttre kanalen, görs märkningen av utgångspunkten för skorstenen från bostadsbyggnaden först, varefter motsvarande hål utarbetas. Därefter ansluts ett speciellt genomströmningselement direkt till pannans munstycke, vars ände sitter ut. (Råd om behovet av noggrann försegling av urladdningselementets passage genom väggen). Efter det kommer det att vara möjligt att fixa en tee med en plugg på den yttre terminalen, vars fria borttagning kommer att användas som en revision.

Omedelbart efter detta kommer det att vara möjligt att fortsätta bygga upp kanalen genom att lägga till nya länkar till den. De formade lederna förstärks av samma klämmor, spänns sedan med bultar eller tråd. Liksom den inre skorstenen är den yttre strukturen monterad på byggnadens väggar med hjälp av speciella fästen monterade var 2: e meter.

Så snart den nödvändiga skorstenhöjden är rekryterad - ett speciellt konformat spets installeras i slutet av röret, varefter det kommer att vara möjligt att starta isoleringen av hela konstruktionen, vilket kommer att utesluta dess frysning under vintersäsongen. Från skorstenens isolering kan övergivas endast om den utförs enligt ett speciellt system, där användandet av speciella isoleringselement som utgör den så kallade "sandwichkanalen". När installationen är färdig är det nödvändigt att måla strukturen med en värmebeständig beläggning som skyddar ytan mot korrosion.

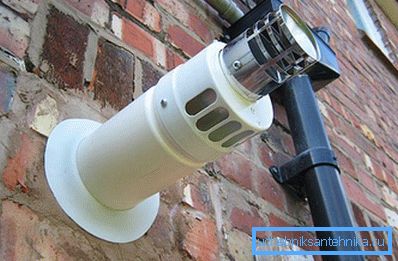

Sammanfattningsvis noterar vi att alla ovan beskrivna installationsförfaranden endast är karakteristiska för uppvärmningskedjor i golvversionen (förutom parapet). Skorstenskanaler för väggutrustning utförs som regel enligt ett tvåkretsschema.
