Anslutande vattenledningar: metoder för olika material

Hur man kopplar vattenledningarna med egna händer? I den här artikeln kommer vi att analysera lösningar för de mest populära materialen, uppmärksamma deras nyckelproblem, styrkor och svagheter.

Så låt oss börja.

Förteckning över material

Till att börja med kom ihåg vilka typer av rör som används vid uppförande av vattenförsörjningsnät.

• Svart stål Nyligen har den förlorat sin tidigare popularitet på grund av spridningen av polymera material, men ger fortfarande inte upp sin position på grund av sin höga mekaniska styrka.

Det bör klargöras: i de centrala vattenförsörjningsnäten är det nominella trycket 3-6 kgf / cm2. I vissa fall (brådskande öppning av ventiler eller funktionsfel vid provning av värmehuvudet för densitet) kan dock ett korttidsöverskott av detta värde vara möjligt - upp till 12 - 20 kgf / cm2.

• Galvaniserat stålrör. Den jämförs positivt med svart stål med korrosionsbeständighet.
• Korrugerat rostfritt stål.
• Koppar.

• Metallplast är en treskikts konstruktion av tvärbunden polyeten och aluminium, vilket ger mekanisk hållfasthet.
• Polypropylen (utan förstärkning, fiberförstärkt, förstärkt med aluminiumfolie).
• Polyeten används exklusivt på kallvattenförsörjning på grund av begränsad värmebeständighet.

Hur kopplar man vattenledningar i varje enskilt fall?

Svart stål

svetsning

Huvudmetoden för att ansluta stålrör är svetsning, elbåge eller gas.

• Arc svetsning - Detta är fusionen av elektrodmaterialet, smält av en elektrisk båge, med sömnsisoleringen genom smält slagg - elektrodskalet. Stora strömmar (200 ampere eller mer) tillhandahålls av en svetstransformator.

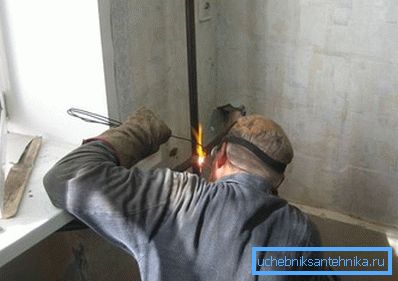

• Gassvetsning involverar användningen av brännaren för att återflöda kanterna av svetsflammen, till vilken en blandning av syre och acetylen matas. Svetsmaterialet är svetstråden smält i samma flamma.

gänga

Gängad anslutning, till skillnad från svetsad, möjliggör demontering. Trådar vid rörens kanter skärs för hand, på en skruvskärm, eller helt enkelt svetsas.

För tätningsgängor kan användas:

• FUM-tejp. Det är lite obekvämt genom att det ger en läcka med en minsta omvänd kurs av tråden.

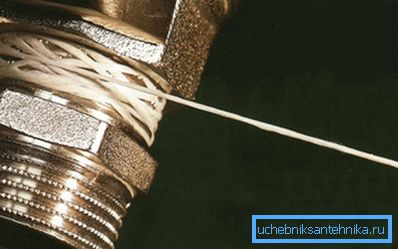

• Tråd - tätningsmedel för anslutning av vattenrör har inte denna nackdel; Men priset på 150-200 rubel för 30 meter tråd kommer inte att glädja alla.

• Sanitets lin är billigt, men inte för hållbart: det rinner på kallt vatten och brinner ut på varmt.

Förresten: impregnering med färg, linolja eller silikon tätningsmedel eliminerar detta problem, vilket gör linjesträngen extremt hållbar.

Nyckelfördelar

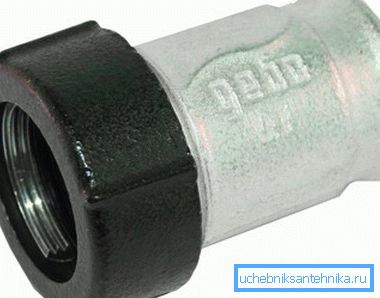

Stålröret är en okomplicerad design med en kapsmut, distansring och gummi eller silikon ringpackning. Vid åtdragning av muttern krympas röret säkert med en tätningsring.

Kostnaden för en snabbstramning passar från ca 150 rubel; dess installation kräver noggrann rengöring av rörets yta från rost och färg.

galvanisering

Metoderna för dess anslutning är desamma som för svart stål, minus svetsning. Uppvärmning med en elektrisk ljusbåge eller fackla leder till utbränning av zinkbeläggning och accelererad korrosion av rörledningen vid svetsplatsen, vilket beror på galvanisering av dess huvudsakliga fördel - korrosionsbeständighet.

Korrugerad Rostfri Stål

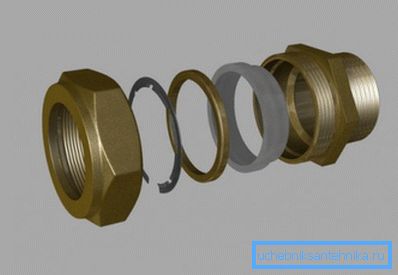

I detta fall används kompressionsdetaljer med silikon O-ringar för att ansluta rörledningselementen. Tack vare korrugeringen är den passande anslutningen extremt hållbar: det är nästan omöjligt att dra röret ur kopplingen utan att lossa lockmuttern.

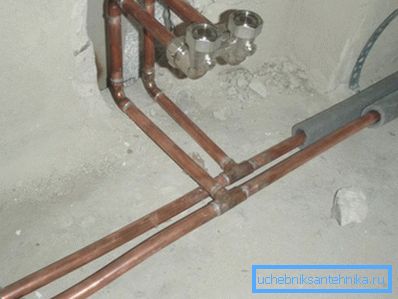

koppar

Kopparröret är anslutet på två sätt.

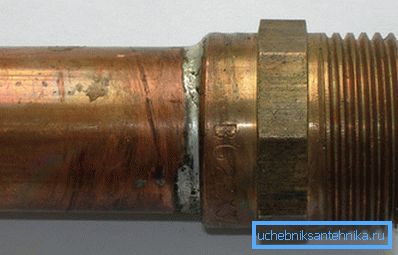

lödning

1. Änden av ett av de element som ska förenas är fläckat.
2. Klockan och slutet av den andra delen rengörs av oxider.
3. Efter uppvärmning i brännarens flamma införs en löddrad i sockeln. På grund av kapillär effekten fyller den snabbt håligheten mellan de anslutna elementen.

Kompressionsmontering

Tillsammans med hårdlödning kan två typer av kompressionsbeslag användas för att montera kopparrör.

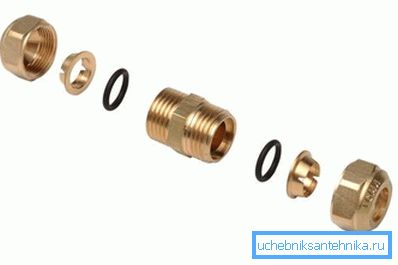

1. För ett oanpassat rör används en analog av en snabbspänningsanordning för ett stålrör. Tätningen är försedd med en gummiring.

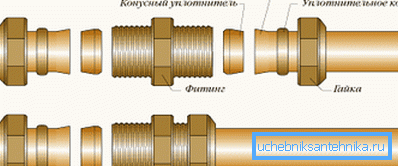

1. Mjukt glödgad koppar är flakad och krympt med en mössa på en stoppring av konisk sektion.

Metallplast

Metall-plast vattenrör och kontakter för dem kan monteras på två sätt.

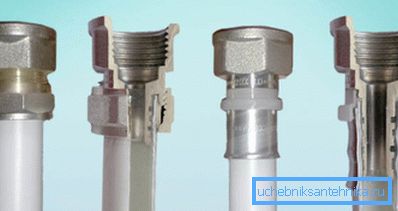

Kompressionsdetaljer

Ett kalibrerat rör med en avfasad passform på smal passform på ett par tätande gummiringar. Därefter drivs en delad ring och en mössmutter med en konisk inre sektion successivt till inpassningen. Dra åt tråden, muttern med en splittring komprimerar röret vid montering.

Denna typ av anslutning anses vara mindre tillförlitlig eftersom den ofta läcker ut efter flera cykler av uppvärmning och kylning.

I praktiken är orsaken till fel alltid densamma - en grov kränkning av installationstekniken.

• För skärning i stället för en trimmerkniv används en vanlig metallsåg.
• Vid slutet av röret avlägsnas inte inre avfasning.
• Röret är inte kalibrerat, vilket håller det ovala tvärsnittet som förvärvas vid lindning i viken.

Som ett resultat dras ringen av tätningarna ut ur uttagen och förflyttas till fästets resistenta fluoroplastiska packning. Tätheten säkerställs med en klämma på montering av elastisk polyeten, vilken efter flera cykler av uppvärmning och kylning delvis pressas ut ur platsen för störst kompression. Som ett resultat krävs flera anslutningsbygelar tills aluminiumkärnan pressas mot kopplingen.

Pressbeslagen

Alla skillnader från det tidigare systemet är att här krympes röret på passningen med en rostfri stålhylsa med hjälp av specialtångar.

Pressade föreningar strömmar nästan inte, för:

• Spåren under O-ringarna görs djupare; Som ett resultat är de mycket svårare att dra ut under montering.
• Användningen av dyra (ca 5.000 rubel) fästingar har installatören sparar inte på andra verktyg. I synnerhet är röret inte skuren med en hacksåg, men med en miterkniv; Professionella försummar vanligtvis inte avfasning och rörkalibrering.

polypropen

För polypropylen-rörsystem används också två sätt att ansluta.

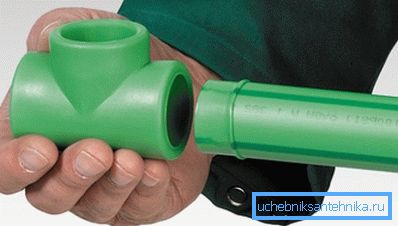

svetsning

Hur ansluter man plastvattenrör med lågtemperatursvetsning?

Här är en lista över nödvändiga verktyg.

I själva verket är tekniken följande:

1. Lödstången levereras med ett munstycke av lämplig storlek och värms till driftstemperatur.
2. Röret är skuren i storlek med en miterkniv.
3. Den yttre avfasningen avlägsnas från röret med en kalibrator.
4. Aluminiumfolie (i fallet med ett rör förstärkt med det) avlägsnas från svetsområdet. Det kan orsaka stratifiering av materialet och trycksättning av leden.
5. Röret och montering kombineras med munstycket i några sekunder och efter återflödet ansluts med en jämn fram och återgående rörelse. Efter en kort exponering är den förstyvda plasten nästan lika bra som styrkan hos den monolitiska delen av rörledningen.

Tryckbeslag

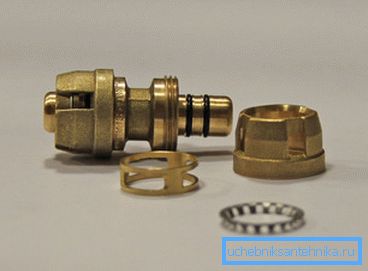

Med hjälp kan du ansluta plastvattenslangarna utan svetsning. Tryckpassningen är en okomplicerad design med en O-ringtätning och en rostfri hållarring med flikar som hindrar röret från att röra sig bakåt. Den slutliga fästningen säkerställs med en kapsmutter med en konisk inre yta.

Hur ansluter du plastvattenrör med en tryckkoppling?

1. Röret är kraftigt infört i kopplingen med en lös mutter.
2. Muttern är åtspänd för hand tills den stannar.

Användbar: Försäljning, om än sällan, du kan hitta tryckdon för metallplast.

polyeten

Och här är två sätt att ansluta populära.

svetsning

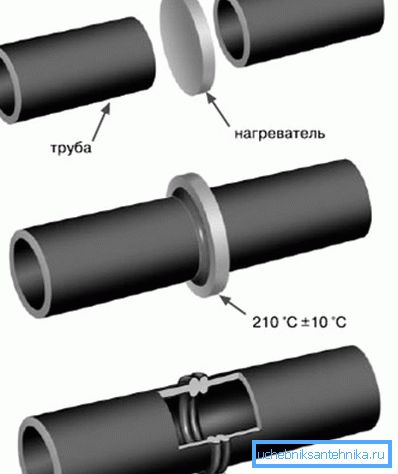

Hur kopplar man polyetenvattenrör med stavsvetsning?

1. Angränsande element står inför, centreras och pressas mot lödstångens spegel tills de återflödes.
2. Sedan pressas ändarna mot varandra och hålles tills polyeten är inställd.
3. Buren (utskjutande bortom rörets del av sömmen) är trimmad.

Slutsvetsning används vid anslutning av rör med en väggtjocklek på 4 mm eller mer. Med stor diameter krävs det att man använder mekaniska eller hydrauliska anordningar.

Kompressionsdetaljer

Vid anslutning av rör med små storlekar används plastbeslag med gummi- eller plastförseglingar.

Hur ansluter du plaströr för VVS med hjälp?

1. En fackmutter, två stoppringar och en ringformig tätning drivs successivt på röret.
2. Då sätts en montering på sin ände.
3. Tätningen är förskjuten på ett sådant sätt att det kommer in i mellanrummet mellan röret och röret, varefter det pressas mot stoppringarna och kläms fast med en mutter. Verktyget gäller inte, muttern är snodd strängt för hand.

slutsats

Vi hoppas att vår uttryckliga granskning kommer att hjälpa läsaren att välja de bästa lösningarna för sina egna projekt. Mer detaljer om metoderna för anslutning av rör kommer att tillåta videon i den här artikeln.

Lycka till!
