Ändring, märkning och dimensioner av polypropenrör

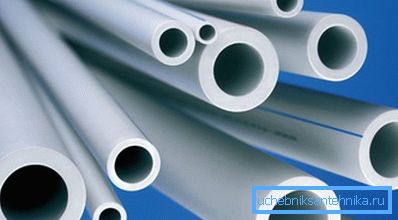

Över tiden överförs gradvis men utan tvekan vattenförsörjnings- och värmesystemen från metall till polymerer. Det är anmärkningsvärt att storlekarna av polypropenrör beräknas i mm och inte i tum, som det gjordes tidigare (du kan beräkna i några enheter, men dokumentation skapas i metrisystemet).

Vi nämnde PPR med god anledning, eftersom vi talar om det, det vill säga om ändring, märkning och dimensioner som används för att transportera vätskor med olika temperaturer. Om du är intresserad, finns mer detaljerad information nedan. Och dessutom kommer du att se en video i den här artikeln som tydligt visar vårt ämne.

PPR

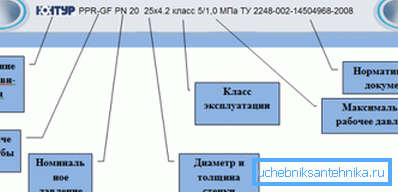

Märkning av polypropenrör

• De mest populära produkterna av den här typen är märkta med PPR, vilket framgår av bilden ovan, och detta beror helt på den mycket höga värmebeständigheten. Sådana produkter används för varmt och kallt vatten, samt värmesystem. Hur som helst kommer de första bokstäverna i förkortningen att vara PP. Men du kan möta PPH eller PP-1, vilket innebär att produkterna är gjorda av homopolymer (första generationens produkt för kallt vatten). Du kan också hitta symbolerna för PPB, vilket indikerar möjligheten att ansöka om varmvatten och uppvärmning.
• PN-symboler anger nominellt tryck i baren. Till exempel, om PPR är polypropen, är ett rör 110 mm och andra diametrar betecknas som PN20, då är dess arbetstryck 20 bar, vilket är 2 MPa eller 20,4 kg / cm². Bland alla symbolerna finns det fyra kategorier - PN10, PN16, PN20 och PN25. Och de två första är gjorda med en likformig vägg, och de två sista i mitten eller närmare ytan har ett förstärkande skikt, som är tillverkat av glasfiber eller aluminiumfolie.
• Förutom de grundläggande uppgifterna anger märket också hjälpmedel, såsom tillverkarens namn, klass, ytterdiameter och väggtjocklek, det normativa dokumentet för denna produkt..

Obs. Det bör sägas att PN10 och PN19 produceras utan ett förstärkande skikt, vilket tjänar att inte öka motståndet mot inre tryck, men för att skydda mot PPR-deformation vid uppvärmning.

Geometriska parametrar

Storleksschema för polypropenrör PN10, PN20 och PN25

Var uppmärksam på bordet och du kommer att se hur de geometriska parametrarna ändras beroende på nominellt tryck med samma externa sektion.

Till exempel ett polypropenrör av 20 mm, här:

• PN10 har en inre diameter på 16,2 mm, en vägg - 1,9 mm;
• PN20 - innerdiameter 13,2 mm, vägg - 3,4 mm;
• PN25 - inre diameter 13,2, vägg - 4,0 mm, men här ökar det yttre tvärsnittet lite - i det här fallet visar det sig att vara 21,2 mm.

På samma sätt förändras de geometriska proportionerna för andra sektioner, exempelvis polypropenrör 32 mm:

• PN10 har en innerdiameter av 26,0 mm, en vägg av 3,0 mm;
• PN20 - inre diameter på 21,2 mm, vägg - 5,4 mm;
• PN25 inre diameter 21,2 mm, vägg - 6,0 mm.

Och igen kommer PN25 att vara något tjockare än den villkorliga sektionen - det kommer inte att vara 32 mm, men 33,2 mm.

Obs. Med tanke på det faktum att det förstärkta skiktet av aluminiumfolie inte ligger mitt i väggen, men närmare ytan, och PN25-sektionen något överstiger den villkorliga, innan svetsning av produkterna med kopplingen kräver anvisningarna att rengöra lödpunkten från topp PPR-skiktet och folien. Att utföra ett sådant förfarande med en kniv kommer att vara extremt svårt, så använd i sådana fall en speciell rakapparat med en viss diameter.

Djupet och tiden för lödning, beroende på storlek

Som du förstår måste du vid installation av PPR-polypropen - ett rör av 50 mm, 32 mm eller med andra parametrar - svetsas för att fästa genom fittings. Men en viss del av produkten innebär ett visst djup av dess ändpassning i passningen.

Även retentionstiden för delar under svetsning och efter det under frysning beror på sektionen. Du kan bestämma djupet på produkten som passar inpassningen och hållartiden med övre bordet.

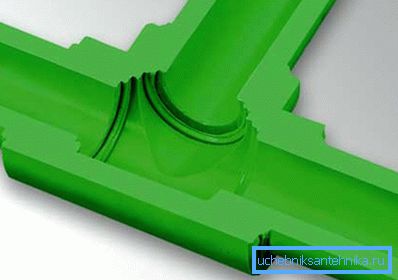

Svetsparametrarna är extremt viktiga för varje storlek, för om PPR är polypropen - ett rör av 16 mm med nominell innerdiameter pressas in i fittinget mer än det borde vara, då på grund av väggens utplattning kommer permeabiliteten att minska eller passagen kommer att blockeras alls. Om detta händer i en tee eller fyrkant, så kommer slutet bara att blockera den vinkelräta retraktionen, vilket också hotar att minska patensen eller trängseln.

ansökan

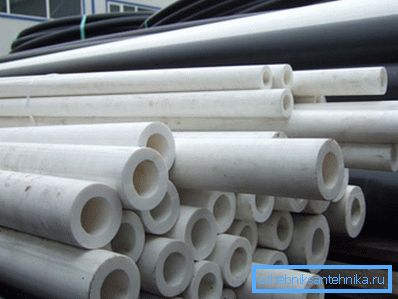

Förutom vår vanliga användning av polypropenrör för vattenförsörjning och värmesystem, som ofta många hemmagjorda hantverkare monterar sina egna händer, används de också för utomhusavloppssystem och ventilation av lokaler.

Till exempel, för avloppsavlopp använder PPR med en diameter av 40 mm till 110 mm, med en typisk längd på 5 m. Dockning görs här med kopplingar med gummitätningar, och själva produkten kan vara antingen slät eller korrugerad.

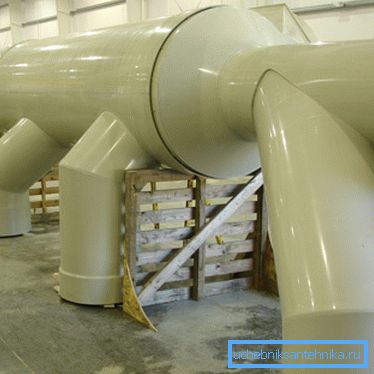

För ventilationskanaler, som i toppbildet, använder de samma diametrar som för externt avloppsvatten, men här kan endast tvärsnittskonfigurationen vara här inte bara cirkulär, men också oval, kvadratisk eller rektangulär. Huvudkravet för ventilationskanaler är inte ökad styrka och låg värmeöverföringskapacitet, men låg vikt.

slutsats

När du väljer polypropenrör, kommer du definitivt inte att betala den sista uppmärksamheten på materialkostnaden. I det här fallet bör du beakta att priset inte bara är storleken och nominellt tryck på väggarna, men också på varumärket. Märkesproducenter säljer alltid sina produkter dyrare, även om kvaliteten på dem kanske inte är sämre (och till och med övertäcker) helt okända nybörjare.
