Vattenmängden i röret och i värmesystemet som helhet:

Frågan om hur man beräknar vattenvolymen i ett rör uppstår vid utformningen av olika system baserat på en rörledning. Beräkna till exempel den ungefärliga vattenhalten som krävs när du planerar ett autonomt värmesystem.

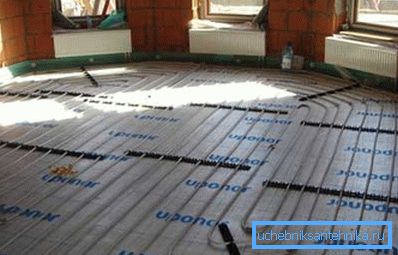

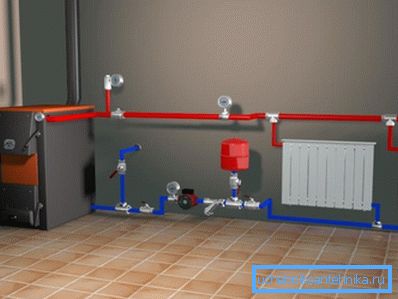

När autonom uppvärmning i ett hus är nästan redo måste du starta beräkningarna för att få exakta data som är nödvändiga för valet av rördiametern och motsvarande ackumulatormodell. Återigen är det omöjligt att utan korrekt beräkning av volymen av vätska i röret om du behöver lägga till frostskydd mot kylvätskan eller helt fylla systemet med frostskyddsmedel.

Behovet av korrekt räkning av vatten i värmesystemet

Frågan är, är volymen av vatten i rörmätaren så viktigt om det är möjligt att hälla vätska in i systemet tills det fylls upp till nacken?

Det visar sig att behovet av noggranna beräkningar är uppenbart. Dessutom måste volymen i vissa fall beaktas inte bara i rören utan också i värmningsradiatorn. När du till exempel utformar ett värmesystem måste du ha exakt information om mängden kylvätska för att välja en panna med lämpliga effektparametrar.

En annan anledning till de korrekta beräkningarna är användningen av pumputrustning. I detta fall är det nödvändigt att känna mängden transporterat medium med en hastighet av så många kubikmeter per viss tidsenhet.

Att veta rätt mängd vatten i olika rör kan du välja inte bara lämpliga rörstorlekar, men också den önskade pumpkapaciteten.

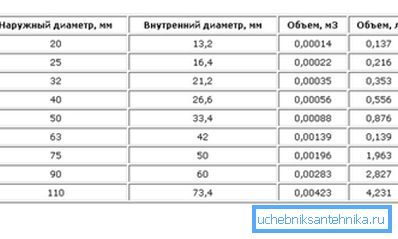

Beräkning av kylvätskans innehåll i röret

Trots det faktum att du kan använda räknaren av vattenmängden i röret är det bättre att göra sådana beräkningar själv (läs också artikeln Diameter av polypropenrör: allt som nybörjare måste veta).

Faktum är att den automatiska kostnaden utförs med hjälp av medeltalgoritmer, medan om du räknar dig själv kan du ta hänsyn till konfigurationsfunktionerna i rörledningen och andra nyanser som online-beräkaren inte kan ta hänsyn till.

• Innan du beräknar vattenvolymen i röret måste du förstå att det inre utrymmet i VVS-systemet är en cylinder med stor längd.
• Att veta att vi måste beräkna hur kapacitets en cylinder är, använder vi den formel som är känd från fysiklektionerna: V =? * R? * H, där:

V är cylinderns volym;

? - 3,14 (pi-nummer);

R är radien;

H - höjd.

• En annan formel kommer att vara användbar om du känner till området på cylinderns botten: V = S * H, där S är basens yta och H är höjden.

Viktigt: Att representera rörledningen i form av en förlängd cylinder måste förstå att H inte kommer att vara höjden, men längden på röret, vars kapacitet i liter ska beräknas.

Beräkning av köldmedelsinnehållet inte bara i rörledningen utan även i systemet som helhet

Frågan om hur man beräknar den inre rörvolymen separat från värmesystemet är sällan värt det. Ofta är det nödvändigt att utföra en beräkning med hänsyn till värmebatterierna i pannan och expansionsbehållaren, om sådan finns i det använda systemet.

Instruktionen för beräkningen i detta fall är följande:

• Vid det inledande skedet mäter vi rörlängden utan att ta hänsyn till hydroaccumulatorn (batterier). Efter att ha bestämt längden betraktar vi volymen enligt formeln V =? * R? * H, där "H" blir den längd som vi tidigare mättat.

Naturligtvis kommer det resulterande antalet att vara ungefärligt, men skillnaden i systemets nominella och arbetsvolym kan kompenseras när den är fylld med kylvätska.

• I nästa steg överväger vi hur rymlig värmeelementet är.

Det är ingen hemlighet att batterier av olika storlekar kan användas på en byggplats, vilket förklaras av olika parametrar i lokalerna. Det är därför beräkningen utförs inte för radiatorn som helhet, men för varje enskild sektion.

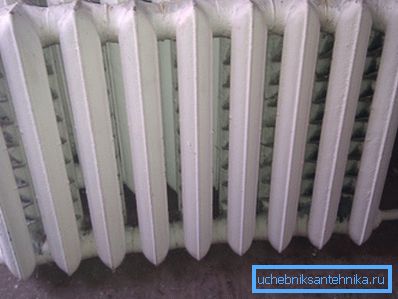

Denna metod är relevant för gjutjärn och aluminium radiatorer, som vanligtvis delas upp i sektioner. Som regel, för att fylla varje sektion behöver du minst 1,5 och inte mer än 2 liter.

Om du planerar att installera bimetalliska eller stålbatterier med egna händer ser vi på förpackningsparametrarna eller på själva produkten.

• Kapaciteten hos annan utrustning, inklusive värmepannan och grönsakstanken, bestäms i enlighet med passdata eller beteckningar som skrivs ut på fodralet.

Om det inte finns någon medföljande dokumentation för expansionsbehållaren kan du fylla den här behållaren med vatten och dränera hela innehållet i mätbehållaren och bestämma volymen.

Viktigt: Vid beräkning av kylvätskans mängd i värmesystemet måste du beakta vilket material rören är gjorda av. Exempelvis är väggarna av stålprodukter en storleksordning tunnare än väggarna av polypropenanaloger med till synes samma diameter.

Designfunktioner hos slutna värmesystem

Vi noterar omedelbart att instruktionerna för utförande av beräkningar endast är relevanta för uppvärmningsanläggningar av sluten typ. När allt kommer omkring, i slutna system kännetecknas mängden kylmedel av konsistens.

För att förstå hur vattnet beter sig i slutna strukturer och varför de tidigare föreslagna beräkningarna var nödvändiga, överväga anordningen av de vanligaste modifieringarna av autonom uppvärmning.

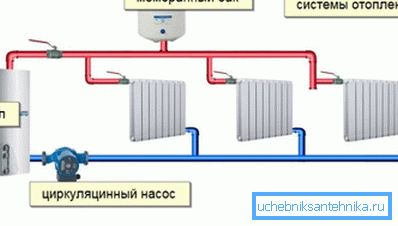

Ett autonomt värmesystem anses vara stängt om mängden kylvätska förblir oförändrat och drivs av en cirkulationspump. En sådan modifiering av uppvärmning är i regel absolut stram och kylvätskan är inte i kontakt med miljön. Vattentrycket i mixern varierar beroende på termisk expansion, men kompenseras av expansionstanken, som installeras separat.

De flesta moderna gasvärmepannor är dock utrustade med integrerade expansionstankar, vilket förenklar design och montering av systemet som helhet. I det här fallet räknas tankens volym separat inte förnuftigt, eftersom den önskade mängden kylvätska anges i värmepannaens dokumentation.

slutsats

Nu vet vi hur man korrekt beräknar mängden kylvätska i värmesystemet och gör det så att driftskostnaden för detta system är acceptabelt. Det finns några frågor som behöver klargöra (se även artikeln Beräkning av rörets diameter för uppvärmning är ett viktigt steg vid utformningen av värmesystemet).

I så fall titta på videon i den här artikeln.
