Så här bestämmer du rörets storlek i inches: bekanta dig med
Ämnet i denna artikel är storleken på rören i tum och millimeter. Vi måste bekanta oss med begreppet villkorlig passage och lära oss att korrelera sina värden i olika mätvärden mellan varandra. Så låt oss börja.
Möt: VGP

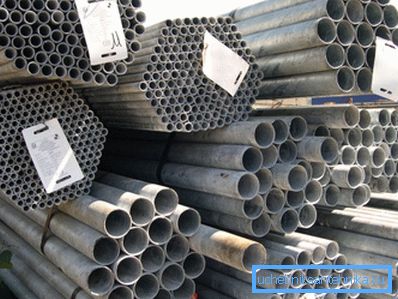

Produkter som vi måste utforska används vid installation av vatten- och gasledningar. Den som någonsin bott i ett sovjetbyggt hus är bekant med dem: nästan helt till slutet av sekelskiftet användes endast stålrör för rörmokare.
Förresten: enligt gällande regler kan gas i huset och nu bara läggas med stål. Trots det traditionella materialets nedgång i byggandet av vattenrör ger han inte helt upp sina positioner.
standard
Tekniska krav för produktion av AIV-rör finns i GOST nr 3262-75.
Låt oss markera huvudpunkterna i dokumentet:
- Alla produkter som tillverkas enligt detta regleringsdokument är elektriskt förkylda, det vill säga de erhålls genom att rulla en platt kvist i en valsverk och koka en längsgående söm.
- Längden av raka segment - från 4 till 12 meter. Längden kan obestämas, dimensionell och mångdimensionell; i det senare fallet görs en 5 mm lager för varje snitt.
- Inom ramen för standarden tillverkas inte bara svarta stålprodukter utan även produkter med en zink anti-korrosionsbeläggning..

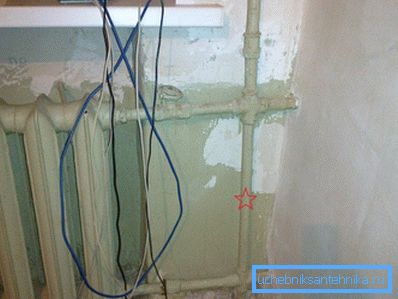

En viktig punkt: Vid montering av ett rörsystem eller värmesystem av galvaniserat material används endast gängade anslutningar. Instruktionen är relaterad till det faktum att zink brinner på svetsarna. Till följd av att vi använder svetsning får vi faktiskt en pipeline som inte är skyddad mot korrosion, vars löpande pris är en och en halv gånger högre än för svart stål.
- Ändarna skärs i rät vinkel mot längdaxeln. Burrs bör inte överstiga 0,5 mm.
Vilka är maximala toleranser?
| Villkorligt pass | Maximal tillåten avvikelse för ytterdiametern | |
| Normal tillverkningsnoggrannhet | Ökad tillverkningsnoggrannhet | |
| 40 eller mindre | +0,4; -0,5 mm | +0,4; -0,4 mm |
| Över 40 | +0,8; -1% | +0,8; -0,8% |
Stopp. Vad är detta begrepp - villkorlig passage? Självklart är detta inte detsamma som ytterdiametern, eftersom den senare har några toleranser för en fast villkorad passage.
sortiment
Denna enkla tanke leder oss till att söka efter definitionen av en fjärrkontroll eller villkorlig passage och samtidigt till en rad produkter för installation av vatten och gasledningar.

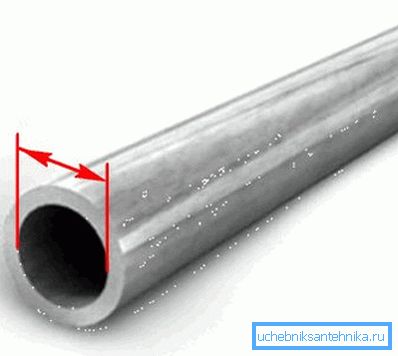

Så är huvudparametern, som är registrerad i sortimentets tabell - villkorlig passage eller nominell diameter, traditionellt förkortad som DU. Denna parameter motsvarar ungefär rörledningens inre diameter och indikerar dess kompatibilitet med en viss storlek på fittings för rör och ventiler.
Det är inte klart? Låt oss använda exemplen.
| Villkorligt pass | Ytterdiameter | Rörväggens tjocklek | ||
| lätt | vanlig | stärkas | ||
| 6 | 10,2 | 1,8 | 2,0 | 2,5 |
| 8 | 13,5 | 2,0 | 2,2 | 2,8 |
| 10 | 17,0 | 2,0 | 2,2 | 2,8 |
| 15 | 21,3 | 2,5 | 2,8 | 3,2 |
| 20 | 26,8 | 2,5 | 2,8 | 3,2 |
| 25 | 33,6 | 2,8 | 3,2 | 4,0 |
| 32 | 42,3 | 2,8 | 3,2 | 4,0 |
| 40 | 48,0 | 3,0 | 3,5 | 4,0 |
| 50 | 60,0 | 3,0 | 3,5 | 4,5 |
| 65 | 75,5 | 3,2 | 4,0 | 4,5 |
| 80 | 88,5 | 3,5 | 4,0 | 4,5 |
| 90 | 101,3 | 3,5 | 4,0 | 4,5 |
| 100 | 114,0 | 4,0 | 4,5 | 5,0 |
| 125 | 140,0 | 4,0 | 4,5 | 5,5 |
| 150 | 165,0 | 4,0 | 4,5 | 5,5 |
Till exempel är röret DN 32 (den villkorliga passagen angiven utan att ange kvantiteter, även om millimeter är underförstådda vid utvärdering av den) har en yttre diameter av 42,3. Beroende på versionen kan den interna diametern vara 42,3-2,8x2 = 36,7; 42,3-3,2x2 = 35,9 och 42,3-4,0x2 = 34,3.

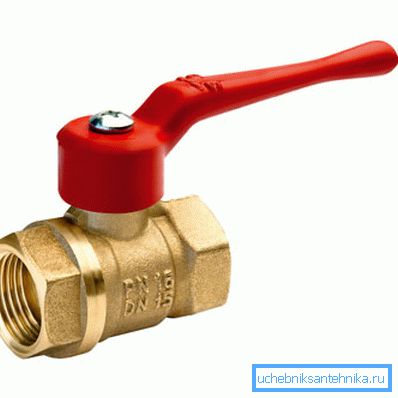

Trots spridningen av de inre sektionerna är alla dessa produkter kompatibla med DN 32-ventilen. Var och en av dem kan skäras till en rörtråd av lämplig storlek som passar perfekt in i ventilens inre gänga och efter spolning säkerställer anslutningens täthet.
Rörgängor
Mardrömmen är inte över ännu, kära läsare.
Rörgängor mäts traditionellt inte i millimeter, men i brittiska tummar. Anledningen är att motsvarande standard (NPS, Nominal Pipe Size) är av nordamerikanskt ursprung.

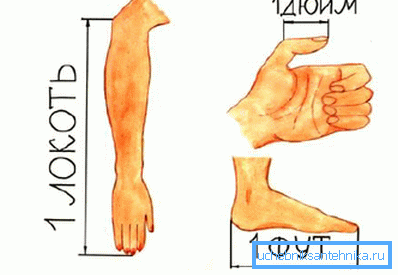

Referens: Den brittiska tummen är lika med 2,54 cm. Därför bör teorinas dimensioner i tum och centimeter i teorin vara relaterade till 1: 2.54.
Kolla in våra teoretiska studier. Lyckligtvis finns det ingen anledning att gå långt: en tabell med rörstorlekar i tum och millimeter finns i texten till samma NPS. Vi ger de mest populära värden som används vid konstruktion av kommunikationer inom privata och bostadsbyggnader.
| Rörgänga inches | Villkorligt pass |
| 1/2 | 15 |
| 3/4 | 20 |
| 1 | 25 |
| 1 1/4 | 32 |
| 1 1/2 | 40 |
| 2 | 50 |
| 2 1/2 | 65 |
| 3 | 80 |
| 3 1/2 | 90 |
Jämför nu standardrörstorleken i tum och mm.
- Mått på ett halvt tums rör ska vara lika med 25,4 / 2 = 12,7 mm. Enligt bordet motsvarar det DU 15. Vidare: värre: rörets faktiska dimensioner är 1: 2 tum (yttre diameter enligt GOST 3262-75) och är totalt 21,3.
- Rörmått 1 tum är inte 25,4, men DN 25 (ytterdiameter 33,6).
- En annan storlek - ett rör 2 tum (2 x 25,4 = 50,8) - motsvarar DN 50 med en yttre diameter på 60.
slutsats
Det är helt klart. Rörstorlekar i tum och mm är korrelerade olinjärt utan någon konstant andel. Okej, tabellen över deras förhållande kan bara komma ihåg. Som vanligt kommer videon i den här artikeln att tacka läsaren med ytterligare tematisk information. Lycka till!
