Rörledningskapacitet

Innan vi pratar om vad rörets kapacitet, beroende på diameter och andra parametrar, får vi förstå vad detta begrepp betyder i allmänhet. Med tanke på torra definitioner är det förmågan att hoppa över en viss mängd vätska under en bestämd tidsperiod. I vårt fall är detta hur många liter vatten som kan passera genom systemet på 1 minut.

Hur kan jag beräkna

Alternativ för hur man beräknar rörets kapacitet, för närvarande finns det flera. Använda matematiska formler, ta data från specialiserade tabeller och tillgripa hjälp av Internetprogram (läs också artikeln Populära metoder för anslutning av rör - en detaljerad granskning).

Men i alla fall behöver du originaldata.

• Minst måste du veta åtminstone ungefär längden på linjen, ju längre spåret desto större är systemets diameter.

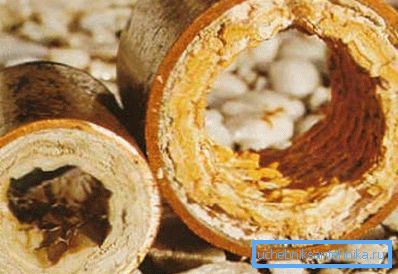

• Lika viktigt är nu det material från vilket systemet är tillverkat. Stålrörledningar som var vanliga tidigare har stor motstånd, plus sådana system är benägna att överväxt, vilket medför att diametern minskar med tiden. Polymermaterial är mer progressiva och praktiska, plasten håller sig inte på plast och den släta ytan leder inte till störningar.
• Vid beräkning av kapaciteten hos ett rör är det viktigt att veta antalet vattenförbrukningspunkter, och du måste överväga hur många av dem teoretiskt kan inkluderas samtidigt. När allt kommer omkring kan mycket få människor tycka om situationen när man slår på vattnet i köket, det försvinner automatiskt på andra ställen.
• Du kan också lägga till medeltrycket i vattenförsörjningssystemet till den obligatoriska listan med data.

Viktigt: Inte mindre viktigt är överensstämmelse med installationssystemet. Om inte lutningsvinkeln observeras eller hur många varv och låsmekanismer som är överdrivna ökar energikostnaderna och genomströmningen minskar.

Omedelbart kommer vi att säga att beräkningen av genomströmningen av ett vattenrör med matematiska formler är en ganska komplicerad uppgift. För att uppnå exakta värden är det nödvändigt att ha djup professionell kunskap, dessutom måste uppgifterna för att utföra beräkningen under alla omständigheter behövas från specialtabeller. För tydligheten, i bilden nedan ger vi ett exempel på att lösa ett liknande problem.

En hel serie bord har nu utvecklats, som innehåller tillräckligt noggranna uppgifter om volymen vätska som kan passera per tidsenhet, till exempel Shevelev-tabeller. I dessa material är det möjligt att hitta data inte bara på stålsystem utan även beräkningar på alla befintliga material från vilka vattenledningar kan monteras.

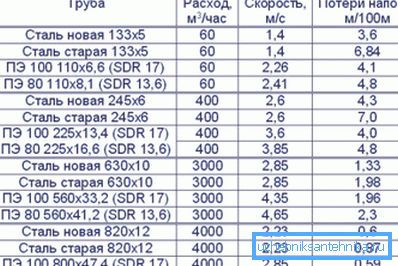

Först och främst är dessa alla typer av polymerer, icke-järnmetaller, glas och jämnt asbestcement. Bilden nedan visar ett exempel på ett sådant bord.

Men i vårt progressiva århundrade är de mest tillgängliga de mest tillgängliga specialprogrammen på Internet, det här är de så kallade onlinekalkylatorerna. De sammanställs på ett sådant sätt att någon kunde, utan att anstränga sig för att snabbt få information av intresse. Instruktionen kräver bara händerna att göra de angivna egenskaperna och du får genast det exakta resultatet.

Tips: du kan göra det ännu enklare, nu i nästan alla vanliga hårdvaruaffärer, förutsatt att du köper material från dem, kommer du gärna att beräkna rörledningens bärkapacitet.

Hur man väljer rätt diameter

Vattentillförselns diameter betraktas som en av de viktigaste egenskaperna, eftersom det är omöjligt att beräkna rörets kapacitet för att säkerställa systemets normala drift utan dessa data. Du kan montera systemet från något material, men huvudindikatorn kommer fortfarande att vara diameteren.

Om du försöker spara pengar tar du rör med mindre diameter, då när de passerar genom dem, kommer vätskan att orsaka turbulens, på språket av professionell turbulens. Detta fenomen kännetecknas av liten vibration och hög ljudnivå. Som ett resultat kommer systemets anslutningselement och rören själva snabbt att misslyckas.

Medelvärdet av vattenhastigheten i systemet, som beaktas vid beräkningen, är ca 2 meter på 1 sekund. Men förutom detta, som tidigare nämnts, är rörlighetssystemets längd av stor betydelse.

Beroendet av längdens diameter

• Under villkoret av stabilt tryck i kommunal vattenförsörjning, för installationen av sträckan, vars längd ligger i området 10m, är en diameter på 20 mm tillräckligt. Dessutom, i privat byggnad, med ett rimligt antal vattenpunkter, anses detta avsnitt vara optimalt.
• För banan, vars storlek kan nå tjugo meter, rekommenderas det redan att använda ett tvärsnitt på 25 mm.
• System som sträcker sig i längd från 30 till 50 m kräver användning av rör med ett tvärsnitt av 32 mm.
• System med ett inre tvärsnitt på 50 mm används för vattenrör från 50 till 200 m.

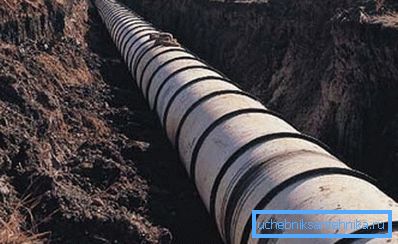

• Rör med ett tvärsnitt på 100 mm används för att lägga motorvägar i den privata sektorn eller för att mata distributionssystemet i flerhus.

Det är också viktigt att ta hänsyn till antalet samtidiga arbetspunkter, det anses att upp till 5 liter vatten per minut kan passera genom en kran i huset. Från detta värde beräknas förbrukningsgraden för ett hus eller en lägenhet.

Det finns många olika ställen för vattenbehov i huset, men om antalet invånare är litet, kan beräkningen av vattenförbrukningen i hög grad förenklas.

Några ord om dimensionen

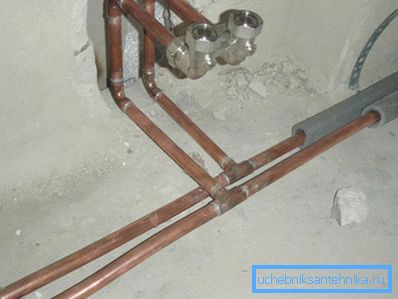

Diameteren på VVS-konstruktioner kan anges med olika värden. Människor långt ifrån sanitära villkor används för att mäta allt med det traditionella metriska systemet, i millimeter, centimeter eller meter. Men experter karakteriserar ofta rörsektionen i inches, endast koppar och aluminiumprodukter mäts alltid i millimeter.

Vi kommer inte att gå in i ursprunget till denna klassificering, vi säger bara att 1 tums anses vara lika med 25,4 mm. I dokumentationen kan de anges med citat, så 1 = 25,4 mm. Mellanliggande sektioner betecknas traditionellt av fraktioner, till exempel 1/2 tum (12,7 mm) eller 3/4 - tre kvartdelar i tum (19 mm).

Videon i den här artikeln visar exempel på beräkningar.

slutsats

Priset på vissa typer av rör kan vara ganska högt men inte nödvändigtvis spara på kvalitet. Om du korrekt utför beräkningen av rörledningens kapacitet, kan du montera systemet med ett giltigt tvärsnitt för rimliga pengar (se även artikeln Anslutningsrör: rörledningar och stålkonstruktioner).
