Rörledningar: installationsteknik för maximal säkerhet

I trähus, såväl som i byggnader, i konstruktion eller dekoration av vilka brandfarliga material användes, rekommenderar experter att installera elkablar i rör.

Denna teknik är dock tillämplig vid reparation av tegel- och betongbyggnader, eftersom dess studie kommer att vara användbar för mästare under alla omständigheter.

Funktioner av tekniken

Fördelarna med installation i rör

Som vi noterade i introduktionen läggs det elektriska ledningarna i rören när det är nödvändigt att skydda konstruktioner från möjlig tändning.

Denna situation är emellertid långt ifrån den enda, eftersom denna lösning har andra fördelar:

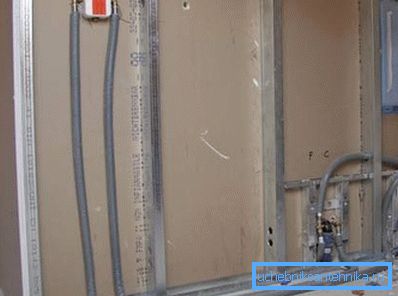

• För det första skyddar ledarna mot mekanisk skada det rörformade höljet (även den enklaste plasten, inte minst stål eller koppar).. Detta gäller både ledningar som ligger i tjockleken på väggen och kablarna under golvet, taket och bakom falska skiljeväggar.

Var uppmärksam! Kablar läggs ofta i rör utanför huset, som av en eller annan anledning inte kan avlägsnas från ytan under marken.

• För det andra upplever inte ledarisoleringen i röret operativa belastningar och utsätts inte för aggressiva yttre faktorer, främst fukt.. Ja, och från råttor, som ganska ofta "organiserar" stängningar, skyddar en sådan anläggning väl.

• Slutligen gör användningen av ihåliga rörformiga kanaler det lätt att demontera och byta ut skadade ledare.. Samtidigt är det inte nödvändigt att avlägsna ytan och öppna väggtjockleken: Öppna den närmaste kryssrutan helt enkelt.

Naturligtvis kan alla dessa fördelar uppnås endast under förutsättning att korrekt val av rör och högkvalitativ installation av hela systemet.

Materialval

För att lägga dolda ledningar inuti rörformiga kanaler kan man använda en mängd olika material. Var och en av dem har både fördelar och nackdelar, och vi har försökt att analysera de viktigaste i tabellen nedan:

Det bör noteras att all ovanstående information gäller främst för vanliga rör.

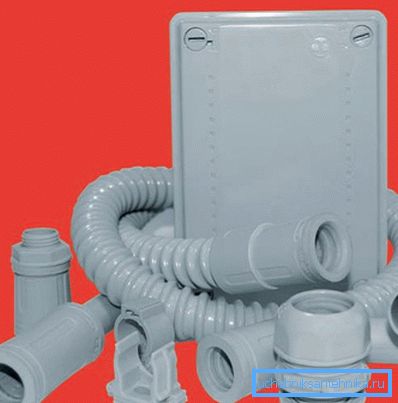

Samtidigt används idag korrugerade modeller aktivt för dolda och halvgömda packningar:

• För plastvarianter ger den korrugerade formen en signifikant ökning av mekanisk hållfasthet. Detta beror på förändringen i tvärsnittets geometri - kanterna på de korrugerade delarna fungerar som förstyvningsmedel.

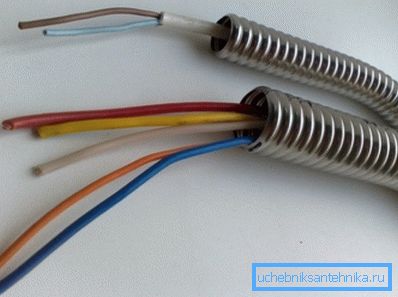

• Stålgomoforokanal har också fördelen med fasta rör: Användningen av väggar med en speciell form gör att du kan underlätta konstruktionen utan att kompromissa med de mekaniska egenskaperna genom att minska metallens tjocklek.

Var uppmärksam! Även dessa höljen böjer lätt med hjälp av en minsta uppsättning verktyg, vilket förenklar installationen mycket. Ja, och kostnaderna för distributionen minskar, eftersom du inte behöver köpa specialutrustning för svängning.

• Den ideala lösningen när det gäller tillförlitlighet, enkelhet och kostnadsbesparingar är stålkolvade rör i en skyddande plasthylsa. Användningen gör det möjligt att montera kablarna på kortast möjliga tid, medan trådarna i kanalerna blir tillförlitligt skyddade både från skador och fukt.

 Stripsekvens

Förberedande arbete

Så, alla inköpta material kan du gå vidare till installationen. Och här är det värt att börja med att utarbeta en plan.

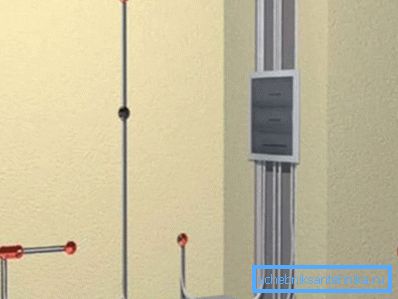

Till att börja med tillämpar vi markeringen på väggarna, som kommer att ligga.

Det bör följa ett antal regler:

• Först och främst kommer ju färre vändningar rutten kommer att ha desto lättare blir det att byta ledare om det behövs.
• För det andra bör sektioner med två eller flera rörböjningar göras inte längre än 5 meter - av samma skäl.
• Maximal vridningsvinkel - 90⁰. Om du gör mer skarpa böjningar, när du försöker dra kommer nästan vilken kabel som helst att sitta fast.

Tips! Böjning är endast tunnväggiga metall och korrugerade höljen. Det är bättre att ansluta tjockväggiga stålrör och plaströr med hjälp av rördelar, var försiktig så att inga borrar bildas på insidan, vilket kan skada isoleringen.

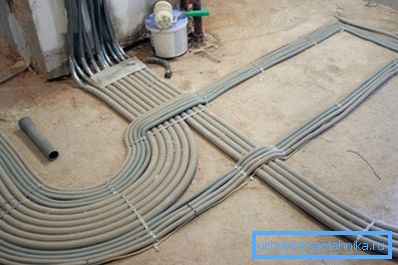

• Så att vi under reparationen inte behöver leta efter ledningar varje gång genom att borra flera hål i väggarna, det är bättre att lägga alla horisontella sektioner på samma nivå. Eller det är ännu enklare att göra genom att placera dem i golvets tjocklek.
• Det är också önskvärt att anordna kabelkanalerna på avstånd från värmecellerna, annars kommer ledningarna i kopparröret och kablarna i tunnväggiga stål eller mässingsrör att värmas upp.

Wall chipping

Efter att ha dragit huvudlinjerna på ytorna och noterat installationsplatserna för strömbrytarna / uttagen, fortsätter vi till arbetet.

När det gäller en träbyggnad kommer arbetskraften att vara liten (du kan bara dölja locket under huden), men i tegel- eller betongväggarna måste du skära genom spåren:

• Till att börja med gör vi fördjupningar för montering av kopplingslådor, uttag och växlar. De måste vara av tillräcklig storlek för att montera dessa delar i spol med väggytan.

Var uppmärksam! Instruktionen förhindrar att täcken på fördelningsblocken ligger under gips eller foder.

• Sedan bildar vi kanaler i väggarna för att lägga rör med hjälp av en perforator med en mejsel eller en speciell väggjägare.
• I sista skedet borrar vi hål genom vilka kommunikationer passerar från ett rum till ett annat.

Tips! När du arbetar med en perforator eller väggjägare måste du följa reglerna för säkerhet och arbetsskydd. Så förekomsten av plastglasögon och andningsskydd för dammskydd är obligatorisk, och ljudisolering hörlurar är inte överflödiga.

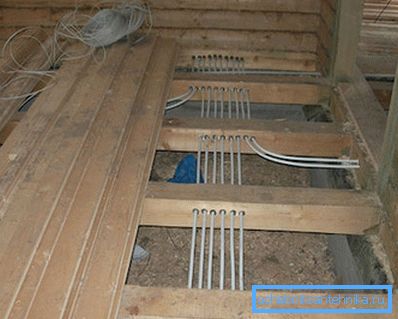

• När vi lägger kablar i golvets tjocklek på stockar, erbjuder vi spår i stödkonstruktionerna, i vilka då ledningar med ledare läggs.
• Väljer placeringen av sådana slitsar, vi ser till att elementen inte påverkas av alltför stort tryck, d.v.s. Vi placerar dem under golvnivån med minst 10-15 mm.

Utrustning installation

Därefter fortsätt till installationen av alla delar av strömförsörjningen:

• Först installera kryssrutor. Det är önskvärt att ta metall, men i vissa fall är det tillräckligt och billigare plast - om bara deras storlek får placeras inuti alla anslutningar av ledningar.

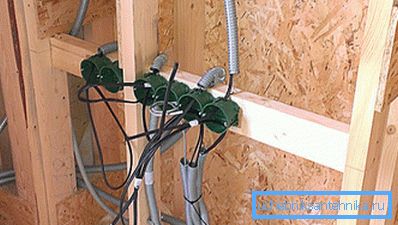

• På samma sätt monterar vi podrozetniki och plast "glasögon" för montering av strömbrytare.

Tips! I alla dessa apparater måste du först ta bort locket från de speciella hålen för upprättandet av ledningar.

Därefter går du till läggningen av rören själva. Som vi nämnde ovan kan du använda olika material, men de måste ge tillräckligt med mekaniskt skydd och värmebeständighet. Till exempel för stålrör bör väggtjockleken väljas enligt följande krav:

När man lägger rör kan man använda två tekniker:

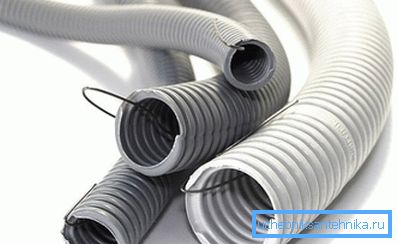

• I det första fallet sätts den så kallade broachen in i höljet - plastkabel eller tunn ståltråd med hög elasticitet. Med hjälp av dessa element kan vi dra åt ledarna vi behöver i röret.

• I det andra fallet läggs ledningen omedelbart i röret, vilket ger en liten marginal på anslutningen i kopplingsboxen.

Båda teknikerna är ganska lätta att genomföra med egna händer, eftersom valet i hög grad bestäms av dina personliga preferenser, liksom den specifika arbetssituationen. Den första metoden är dock fortfarande att föredra, speciellt om vi planerar att genomföra flera ledningar med olika tvärsnitt.

• Rör med löpande broar eller kablar läggs i spåren eller placeras mellan stängerna obreshetki.
• Vi fixar alla delar med antingen klämmor på ankare (för tegel- och betongkonstruktioner) eller speciella metallklämmor (för trä).
• Vi kopplar rörens ändar till distributionskassorna, liksom till underplattformarna och baserna för strömbrytarna.

Tips! Om kablarna är monterade i ett fuktigt rum ska alla fogar och anslutningar förseglas för att undvika fukt och kortslutning av ledningarna.

• Vi lägger ett separat rör för anslutning till panelen och mätaren.

Läggande och anslutning

Den mest tidskrävande delen av arbetet slutar där.

Men du bör inte slappna av - vi måste ansluta ledningarna till omslag så noggrant som möjligt:

• Med broachen lägger vi kablarna i rören och leder ändarna till kryssrutorna och podozetniki.

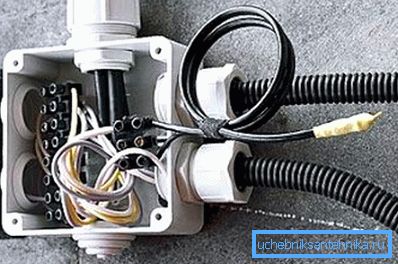

• Vid behov kopplar vi ledarna med vridning eller (vilket är säkrare och bekvämare) speciella terminalblock. Alla leder är noggrant isolerade.

Var uppmärksam! Anslutning av två ledningar i röret är strängt förbjudet. Alla kontakter ska endast organiseras i områden som är tillgängliga.

• De anslutna ledningarna är anslutna till kontakterna på kontakterna och uttagen.
• Efter arbetets slut kontrollerar vi isolationsmotståndet. Detta görs för att ta reda på om dess integritet inte kränktes under installationen av systemet.

Om metallelement användes vid bildandet av kanaler, så är det också värt att ansluta jordkretsen för att säkerställa elektrisk säkerhet vid isolationsnedbrytning.

Slutförande av arbetet

Avslutat arbete på ett ganska enkelt schema:

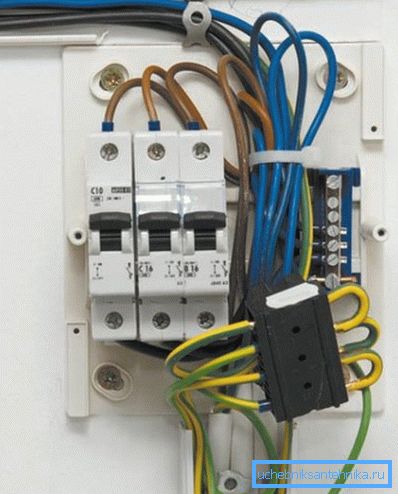

• Kablarna är anslutna till distributionspanelen genom skyddsutskärningen (RCD).
• Med hjälp av en multimeter kontrollerar vi parametrarna för de ledda kablarna på jakt efter eventuella pauser, kortslutningar och andra problem.
• Vi utför en testanslutning av elektriska apparater till uttagen, kontrollera omkopplarna.

Om allt är i ordning, fortsätt till färdiga arbeten:

• Ram med lätta rör, skivskivor eller giprokom.
• Spåren är plasterad med cementmortel, varefter den torkas, väggarna är plasterade.

Var uppmärksam! I båda fallen bör kopplingslådor lämnas fri för åtkomst i syfte att granska och reparera.

• Vi lägger dekorativa tallrikar på uttag och omkopplare.
• Fyll golvet med vadderade höljen med cementcement.

Det är möjligt att börja använda ett sådant system redan innan färdigställandet avslutas, eftersom rören på ett tillförlitligt sätt skyddar de elektriska ledningarna från eventuella påverkningar.

slutsats

Installation av elektriska ledningar i stålrör, liksom användningen av korrugerade höljen av tekniska polymerer för att ordna kommunikation, gör att vi kan lösa det bredaste utbudet av uppgifter. Med hjälp av denna teknik skyddar vi inte bara ledarna från mekaniska skador och strukturens väggar från möjlig brand, men underlättar också våra liv avsevärt under reparation eller modifiering av ledningarna.

Videon i den här artikeln hjälper dig att lära dig grunderna för att installera sådana system, så att nybörjare bör studera det noggrant.
