Rörets tvärsnittsarea: beräkningar och formler

12-07-2018

Vid tillverkning av rörledningar för olika ändamål är det mycket viktigt att välja konstruktionens höga kapacitet i enlighet med trycket i rörledningen. Samtidigt beror denna parameter ofta på diametern hos de använda materialen, men nästan alla tabeller använder ett helt annat värde. Därför är frågan om hur man beräknar rörets tvärsnittsarea mycket intressant för moderna designers.

Amatörfoto, material från framsidan, där du vill göra mätningar

Inledande data och beräkningar

Till att börja med måste man säga att utformningen av produkter av denna typ faktiskt är en cylinder. Med tanke på detta, och bör välja speciella formler som är kända från den ursprungliga kursen av geometri.

Det är dock värt att notera att måttet på runda rör enligt GOST är ganska mångsidigt och detta bör beaktas vid arbete med data.

Grafisk bild av produkten med en indikation på alla nödvändiga dimensioner och en variant av formlerna som måste användas i beräkningarna

formeln

Vanligtvis finns en cirkels yta med formeln S =? • R².

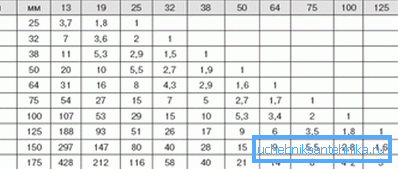

Korrespondensbord av rör med olika diameter

I detta fall innebär bokstaven R rörets ruta och brevet? är en konstant lika med numret 3.14.
En sådan formel för ett rörs tvärsnittsarea gör det emellertid möjligt att erhålla data med avseende på själva väggarna, vilket endast kan vara användbart för nedbrytning av passagehål. För att uppskatta genomströmningen behöver vi helt olika beräkningar.

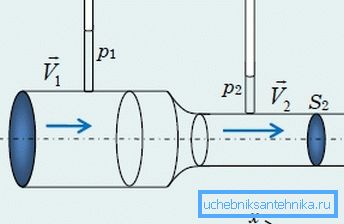

Att känna till dessa parametrar är ibland väldigt viktigt, eftersom enligt Bernoullis lag är flödeshastigheten för en vätska eller gas genom ett rör beroende av dem.

Med tanke på alla egenskaper hos materialet som används, borde man erhålla området för rörets levande del, där också väggtjockleken beaktas. Denna formel ser så här ut: S =? • (D / 2-N) 2
I denna situation indikerar bokstaven D produktens ytterdiameter, vilken är lätt att mäta med en linjal eller ser på specifikationen. Brevet N betyder rörets väggtjocklek. Detta bestäms ofta av sortimentet av stålrör med cirkulär tvärsnitt, och detta värde kan också erhållas från specifikationen eller med en linjal.

Tips! Vissa designers använder siffror för att få mer exakta data? med ett stort antal decimaler. Men även för särskilt kritiska system används ett värde av 3,1415926 som det.

Indikatorer för hastigheten och trycket hos vätskan eller gasen i systemet beror direkt på denna parameter, vilket innebär att det i designen bör ges särskild uppmärksamhet

program

I modern konstruktion utförs beräkningen av området av ett runt rör med hjälp av speciell programvara. Vanligtvis mästare använder fullfjädrad räknare, så att de kan få de mest varierande data, där hela systemet är tilldelat till rör. Det finns emellertid också program som utvecklats för att få denna data.

De flesta av dessa räknare är konstruerade för användning på alla plattformar, så att de även kan installeras på en mobiltelefon för att få möjlighet att ta reda på rörets tvärsnitt för uppvärmning direkt på arbetsplatsen utan att tillgodose självberäkning.

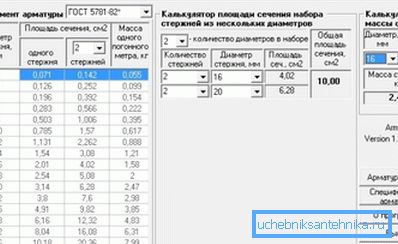

Kalkylator gränssnitt utformat för rörrelaterade beräkningar

Det bör noteras att denna typ av programvara kan utvecklas av olika företag. Därför bör du se till att det använder ett mätvärdesystem innan du börjar använda det. Annars kan du få motståndet av rörets tvärsnitt eller andra data i enheter som måste bearbetas vidare.

Tips! Innan du använder sådana räknare måste du testa dem för att säkerställa att beräkningarna görs korrekt. Vissa mjukvaruprodukter av detta slag monteras snabbt och uppfyller inte alla nödvändiga krav.

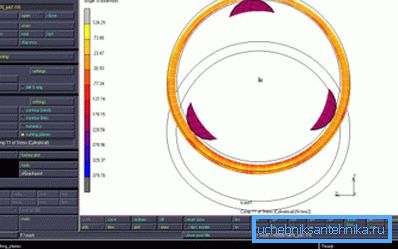

Vissa program av detta slag är utformade för att lösa mer globala problem, och de har en liknande funktion som tillägg.

Användningsområde

Först och främst används de erhållna parametrarna för att fastställa flödeshastigheten för vatten i ett cirkulärt rör.. Detta är mycket viktigt när man arbetar med dyra vätskor eller gaser, för vilka rörledningen ska gå.

För att få exakta data måste du använda ett kvalitets- och korrekt mätverktyg.

Man tror att beräkningen av mängden vatten över rörets tvärsnitt är det mest exakta och med ett känt tryckvärde kan alla nödvändiga data om systemet erhållas.. Det används ofta i produktion och skapande av kylsystem.
Om systemet är skapat av egna händer för hushållsändamål, är det inte nödvändigt att känna till sådana parametrar.. Men med en grenad VVS kan sådana beräkningar vara användbara. (Se även Rörlayout: Funktioner.)

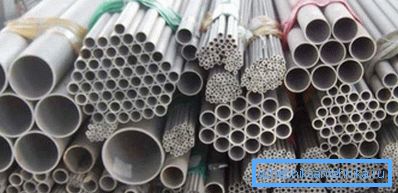

Det finns helt enkelt en stor mängd sådana material med olika diameter och väggtjocklek, som omedelbart komplicerar skapandet av fullständiga sammanfattande tabeller.

Det är värt att notera att det inte räcker att veta alla nödvändiga uppgifter, men du måste också kunna tillämpa dem.. Därför är det för komplexa projekt värt att anställa specialister, även om priset ibland är ganska högt.
Det måste sägas att det i vissa fall är nödvändigt att använda material med en strängt definierad tvärsnittsarea.. Detta krävs av installationshandboken, baserat på egenskaperna hos förbrukningspunkterna eller de nödvändiga slutliga egenskaperna hos hela systemet. (Se även artikelns avloppssystem: funktioner.)

Tips! De flesta av de arbeten som innebär användning av rör är baserade på vissa standarder och GOST. Därför är det nödvändigt att, innan konstruktionen påbörjas, undersöka alla nödvändiga parametrar och välja lämplig utrustning.

Med hjälp av den erhållna data kan du bestämma bandbredd och belastning som faller på systemet.

slutsats

Efter att ha studerat i detalj videon i den här artikeln kan du få mer information om detta material och metoden för att bestämma dess dimensioner. Även med hänsyn till artikeln ovan är det nödvändigt att dra slutsatsen att det är bättre att omedelbart fylla på lämplig programvara än att göra alla beräkningar själv.
