Ram tillverkad av rör: olika konstruktioner och metoder för

Profilrörets ram kan fungera som grund för en mängd olika strukturer och små arkitektoniska former. Mångsidigheten av detta material är sådan att den används nästan överallt, och om enkla regler följs, kan även den mest erfarna mästaren uppnå bra resultat.

Nedan beskriver vi vad du bör uppmärksamma när du utformar ramkonstruktioner, och ger också några exempel som du kan använda i självkonstruktion.

Grunderna för att ansluta delar

Innan vi börjar bygga metallramar från ett format rör måste vi bestämma hur vi ska ansluta delarna tillsammans.

Och här är det i stort sett två alternativ:

• Svetsad ledning.

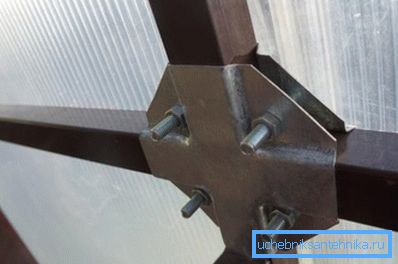

• Mekanisk anslutning med fästen och bultar.

Var och en av dessa tekniker har för-och nackdelar, som vi sätter ihop i ett enda bord:

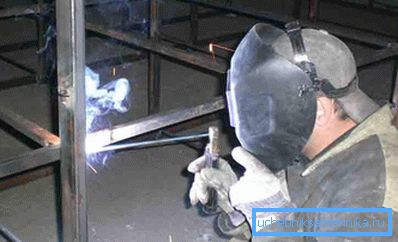

I princip kan båda metoderna användas i arbetet. Och ändå är det värt att notera att svetsning oftast används för att skapa ramverket med egna händer, eftersom den bultade anslutningen kräver en mycket exakt passform av delar till storlek. En sådan montering utförs vanligtvis på fabriken: ett exempel är en uppsättning delar för självmontering av ett växthus eller lusthus.

I kapitalkonstruktion

Lantgård eller ladugård

Tjocka profilrör har en betydande säkerhetsmarginal som gör att de kan användas för konstruktion av konstruktioner med signifikant bärkraft. Om du har en viss finess av sådana delar kan du montera grunden för ett litet hus eller en skjul (lära dig här hur man döljer rören i badrummet).

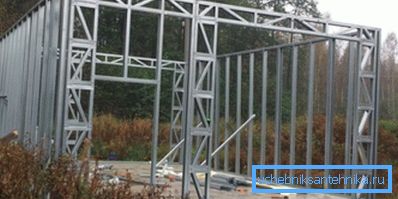

Husets ram byggs av profilröret med egna händer enligt detta schema:

• Först fyller vi bandfundamentet, eftersom även en ganska lätt konstruktion kräver en tillförlitlig grund.
• Vi lägger tjocka (50x50 och mer) formade rör på fundamentet, som vi fixar med ankare.
• Vi förbinder bottenbandet med stockar i steg på 60 cm. För att förhindra att stockarna sjunker (och till och med ett 50 mm rör kan deformeras över tiden) stöder vi dem med transtolar eller tegelkolumner.
• Vid hörnen installerar vi ställen från blankor 40x40 mm. Höjden på dessa ställen bestämmer höjden på taket på vårt hus. Vinkellager kan fixeras med hängslen.

Tips! För att uppnå den nödvändiga styvheten hos stället bör placeras inte bara i hörnen, utan på alla plana delar av väggarna med ett steg på högst 100 cm.

• Från ovan vi svetsade samma rör på toppbandet som vi installerar taket på. För spärrar kan du använda både trä och metallämnen.
• Vi stärker designen med tvärgående delar av tunnare rör eller stålhörn. I samma skede bildar vi fönster och dörröppningar.

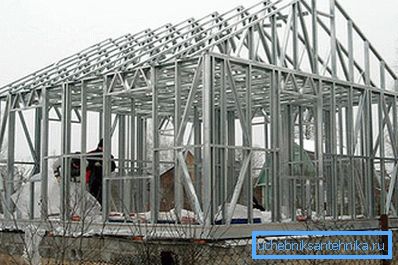

I princip slutar detta arbete med metallen. Vi kan bara sheathe stålramen, inte glömmer isoleringen - men rören leder väldigt bra värme.

Basen av skjulet eller sommarköket är byggt ungefär längs samma linjer. Huvudskillnaderna här kommer att ligga i vägg- och takkonfigurationen samt i dekorationen: om du planerar att hålla trädgårdsredskap i byggnaden kan du isolera det mindre effektivt.

växthus

Anvisningarna för att skapa basen för växthuset skiljer sig något - naturligtvis i riktning mot att underlätta uppgiften.

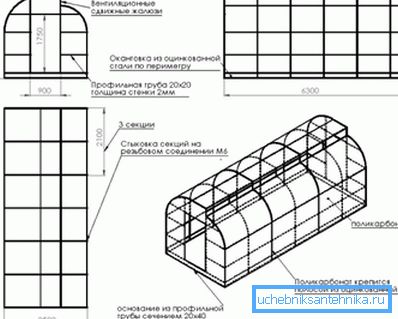

• Till att börja med gör vi flera bågar från 30x30 mm ämnen, vars mått motsvarar de planerade dimensionerna i vårt växthus. Bågar kan vara fasta (då kan man inte göra en rörböjningsmaskin) eller lag av flera raka segment.
• Med svetsning svetsade vi den nedre delen av ramen till varje båge.. Så vi kommer inte bara att ge strukturerna större stabilitet utan också förhindra deformation av bågeelementen.

Var uppmärksam! I stället för ramen kan stålstiften svetsas för att användas för penetration i marken.

• I den första främre bågen monterar vi dörren. Också här kan du omedelbart fixa dörrramen på metallhängslen.

Då kan du gå på två sätt:

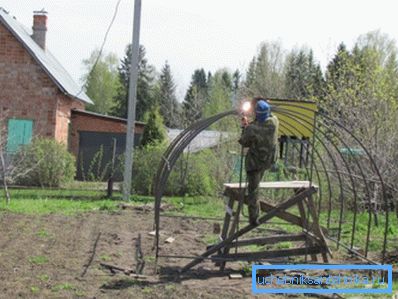

• Om vi ​​behöver en icke-separerbar struktur, så svetsar vi alla bågar i en enda ram direkt på sidan och installerar längsgående fittings.
• Om det är planerat att demontera och transportera växthuset, använder vi istället av svetsning stålbeslag som vi spänner med hjälp av bultar.

Såsom i fallet med huset behöver vi bara slutföra: för att täcka metallramen med polyeten eller sheathe med polykarbonatpaneler.

Tips! Så att rören inte rostar i fuktig miljö, måste de behandlas med en korrosionsförening.

Cirka på samma princip kan ramarens ram monteras från ett format rör. Naturligtvis, för denna uppgift måste du välja tjockare (minst 70x70 mm) ämnen, och du kommer inte att kunna göra med improviserade verktyg. Men själva systemet kommer att förbli oförändrat.

Små konstruktioner

Användningen av rörledningarna vid byggandet av kapitalstrukturer är ganska vanligt. Men oftare används rörramen vid konstruktion av små arkitektoniska former - skur, gazebos, canopies över verandaen etc.

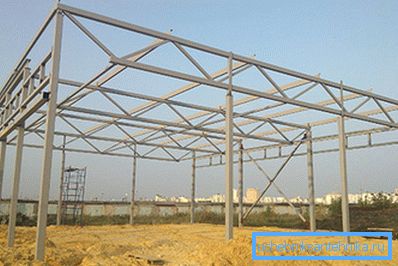

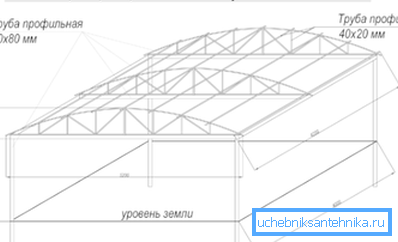

Vi kan montera baldakens ram från profilröret med egna händer enligt följande:

• Först är överdelen gjord av tunna ämnen (30x30 mm eller mindre). Det kan både pitched och hipped.

Var uppmärksam! Hemisfäriska tak görs också ofta, men i detta fall krävs en noggrann beräkning av ljusbågens radie.

• Övre delen är fastsatt i svetsat eller mekaniskt sätt på omslaget.
• Sedan finns rack installerade på marken. De kan antingen begravas i marken med betong (ca 40-50 cm), eller monteras på korsningarna från ett stålhörn.

• I slutskedet lyftes den övre delen och monteras på stöden. Vi kombinerar delar, vilket garanterar stabiliteten i hela strukturen.
• Om vi ​​gör en baldakin över verandan, då kan vi göra utan stöd alls. I det här fallet är stödkonstruktionerna fästa fasta på väggen med förankringsbultar.
• Efter installationen är arbetet klart. I regel kräver sådana strukturer inte värmeisolering, därför placerar vi det vattentäta membranet direkt på ramen och monterar takmaterialet ovanifrån.

Var uppmärksam! Sidoytorna kan i vissa fall också vara klädda med en genomskinlig plast, eller de kan installeras på dem med gardiner av polymert material: de skyddar utrymmet under visiret eller skuret från regndroppar i starka vindar.

Även ganska populär design kan betraktas som en ram för julgran på rören. Det är väldigt enkelt att installera, men man bör komma ihåg att det är bättre att ta ett runt rör i stället för ett profilrör för tillverkningen.

Denna ram kommer att vara ganska enkel:

• Basen av hela strukturen är gjord genom att svetsa två vinklar eller små kanaler. Det är viktigt att positionera delarna exakt så att stödet är platt.

Var uppmärksam! Om höjden på ramen är planerad att vara mer än 2 m, då i detaljer i basen gör vi i förväg monteringshålen för fastsättning till marken.

• Sedan svetsas till basen av det centrala röret med en diameter av 75 mm eller mer.

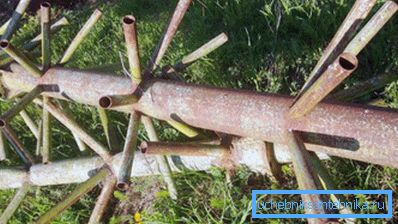

• Vidare, från ett rör av 45-50 mm skär vi ämnen ca 25-30 cm lång. Med hjälp av svetsning placerar vi dessa ämnen på centralaxeln, placera dem antingen i spiral eller i tvärriktning.

Med hjälp av sådana material är det möjligt att göra en apparat för att installera ett tillräckligt stort julgran. I princip görs alla julgranar så här, med den enda skillnaden att tjockare rör måste tas för en konstruktion som är mer än 5-6 m hög.

slutsats

Stativets ram från profilröret eller basen för lusthuset kan göras på några timmar. Naturligtvis är en sådan arbetshastighet utan kvalitetsförlust endast möjlig om vi är ganska professionella i svetsförmåga eller förbereder alla detaljer för anslutning med fästen i förväg (se även artikeln Fittings för rör: huvudtyper och användningsområden).

Mer detaljerat kan denna teknik studeras genom att titta på videon i den här artikeln.
