Profilrör: effektiva system som kräver noggranna beräkningar

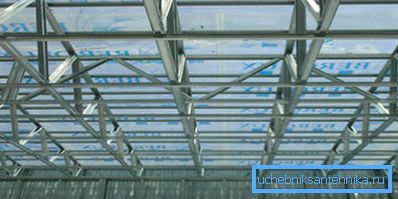

Med ett stort område av konstruktion, lokaler, anläggningar, ska taket ha en mycket pålitlig och slitstark konstruktion. Det bästa alternativet är att använda i detta fall spärrar av rörmetall. De kommer att bli en solid, slitstark, ekonomisk design som kan spänna över ett spänne av vilken längd som helst. Beräkningen av kupén från profilröret är det viktigaste villkoret för korrekt installation.

Designfunktioner

Rör av denna kategori tillverkas genom att rulla och sedan bearbeta metallen med hjälp av specialmaskiner.

Enligt typ av avsnitt är profilprodukterna indelade i:

• oval;
• rektangulär;
• kvadrat.

Initialt är profilprodukterna runda. När det behandlas med varma eller kallvalsade produkter, får rören den nödvändiga formen.

Metallprofilerade produkter har olika storlekar. Deras tvärsnitt, minst 15? 15 mm, högst - 45? 5 cm. Tjockleken på väggarna - 1,12 mm, medellängden är 6,12 m.

Stålskydds huvudelement:

• bälten som spelar rollen av konturen;
• kuggstång;
• hängslen;
• den främsta (stödjande) stagen.
• fästelement: tyg, svetsning, nitning, bultar etc.

Typer av gårdar

Instruktionen rapporterar att karmar monterade från profilerade rör är indelade i två typer.

1. Den första är system där alla deras delar är anslutna i ett plan.

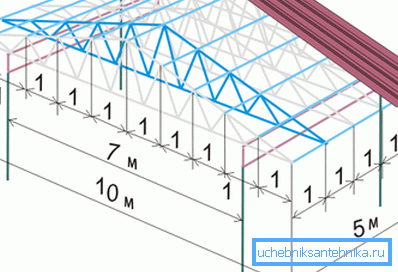

2. I byggnader av den andra typen upphängs kupén och inkluderar nedre och övre bälten.

Valet av en eller annan typ av trussystem beror på följande:

• laster på produkten;
• tiltstrukturer;
• överlappningspunkter
• span längd

Tiltvinkel

Baserat på lutningsvinkeln finns följande typiska krossar.

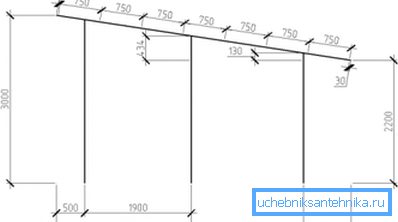

1. Konstruktion med en lutningsvinkel på 22/30 °. Det bästa alternativet för konstruktionen av en liten överlappning. Det är bäst att använda en triangulär konfiguration i detta fall. För att bestämma dess höjd är det nödvändigt att dela längden på spänningen med 5. Huvudfördelen med en sådan analog är en liten massa.

Var uppmärksam! När spännlängden är mer än 14 m är det bättre att föredra trallen med hängslen placerade på upp och ner. En panel, 1,5 / 2,5 m lång, är monterad på toppen av konstruktionen. Ett sådant hissystem innehåller två bälten med jämnt antal paneler.

När tillverkningen av karmar från ett profilrör, vars längd överstiger 20 m, utförs, installeras de med hjälp av subrafterstrukturer. Binda deras stödjande kolumner.

1. Om taket har en lutning på 15/22 ° bestäms höjden på lådan genom att dividera spännlängden med 7. Längden på sådana system bör inte vara mer än 20 m. Om du behöver öka höjden på strukturen är det nedre bältet bruten.
2. När takets lutning, mindre än 15 °, monterade trapezformad produkt. Dess höjd bestäms genom att dividera längden på spännvidden med numret 7/9. Dess exakta värde beror på höjets specifika värde.

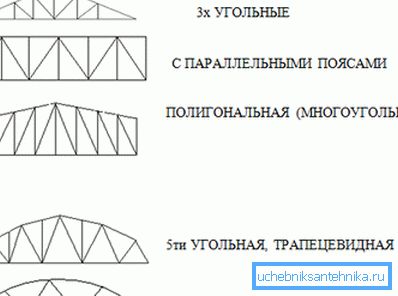

Byggnadsform

Genom konfigurationen av trussystemet av profilerade rör är indelade i följande typer:

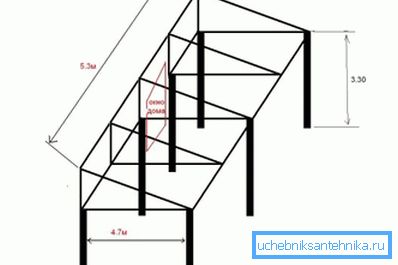

• enda sluttningar, vars pris är den lägsta;
• dvukhskatny mönster;
• raka gårdar;
• välvda strukturer.

Remschemat

Gården med ett parallellt bälte har följande fördelar:

• enkel installation, på grund av att de flesta av elementen är lika;
• längden på rörbanden och obreshetki samma;
• antalet leder är minimal;
• designen är standard (enhetlig);
• kan användas för mjukt takläggning.

När du tillverkar en släpbuss från rör med egna händer får du följande fördelar:

• hårda och hållbara knutar;
• frånvaro av alltför långa element i mitten av strukturen;
• kostnaden för byggandet.

Polygonala strukturer har sina egna egenskaper:

• De används för byggnader med stor massa;
• Under konstruktionen av karmar används rören ekonomiskt;
• nackdelar med denna typ av gård - installationens komplexitet och komplexitet.

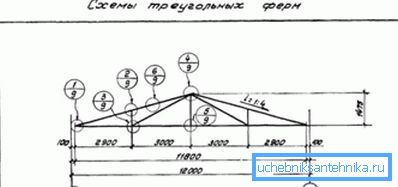

Triangulära strukturer är lätta att installera. De används för tak med brant sluttning. Av minuserna kan noteras komplexiteten hos tillverkningsstödsenheter och höga materialkostnader.

Crate gårdar är indelade i följande sorter.

1. Triangulär gitter. Den brukar användas i strukturer med parallella sidor, mindre ofta i analoger med triangulär eller trapezformad form.
2. Diagonal typ av lådor för att producera mödosamma och dyra, på grund av den höga kostnaden för material.
3. Gitteren i de ursprungliga formerna är utrustade med hänsyn till funktionerna och storleken på gårdarna.

Jordbruksberäkning

1. Innan du beräknar gården i profilröret bestämmer du dess schema. Ange i beroende av längden på konstruktionen på takets lutningsvinkel.
2. Gör ordning, välj bältens konturer. De är beroende av gårdens syfte, typen av tak och sluttningen.
3. Därefter bestämma strukturens dimensioner. Välja sin längd, ta hänsyn till takets framtida vinkel. Höjden beror på typen av golv, möjligheten att leverera gården och dess massa.
4. Om längden på konstruktionen är mer än 36 m, beräkna bygghissen.
5. Bestäm om panelernas dimensioner. Gör detta baserat på de belastningar som påverkar produkten. Vid konstruktion av en truss triangulär form ska lutningsvinkeln vara 45 °.

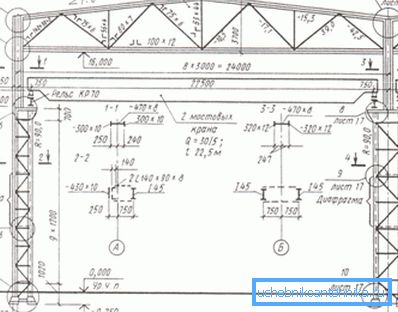

6. Slutsteget är bestämningen av avstånden mellan noderna. Nästa är konstruktionsritningen.

Några tips

Resultatet av konstruktionen beror på takets lutningsvinkel.

1. Om det är 6/15 °, bör en trapezformig truss väljas. Höjden bör vara relaterad som 1: 7 eller 1: 9 till spännlängden. Om projektet enligt höjden på taket (vinden, vinden) skulle vara större, byggs polygonala strukturer.
2. För sluttande konstruktioner med en lutningsvinkel på 6/10 °, är det bättre att föredra sin asymmetriska form.
3. När takets lutning är 15/22 °, bör höjden vid kupan vara relaterad som 1: 7 till spännlängden. Om du behöver höja takets höjd, monteras ett brutet nedre bälte.
4. Om takets sluttning är 22/30 °, är trekantiga krossar konstruerade. Deras höjd får inte överstiga en femtedel av spännlängden. (Se även artikeln Arbor från ett profilrör: funktioner.)

Var uppmärksam! För att konstruera en konstruktion och före svetsning av ett tapp från ett format rör, läs SNiP nr II / 23/81, koden beskriver reglerna för metallkonstruktioner. SNiP nr 2.01.07 / 85 bör också studeras, dokumentet täcker ämnet belastningar och effekter.

tillverknings~~POS=TRUNC konstruktioner

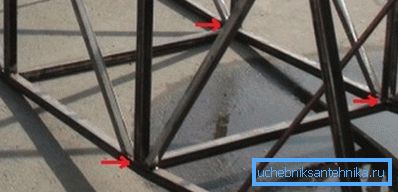

1. Att montera eller fixa delar använder parade vinklar eller klämmer.
2. När du monterar bältets övre del tar du 2 T-hörn med olika längder på sidorna. Fixa dem med varandra med mindre plankor.
3. För att ansluta bältets nedre del, använd vinklar som har samma sida.
4. Vid tillverkning av långa och stora trussar, använd klämmor som hållare. För att fördela lasten jämnt, använd ett par kanalstänger.

1. Bracing diagonalt monterad i en vinkel på 45 °, rack - vid 90 °. För att bygga dem, använd de tvärformade eller T-formade hörnen med samma sidor. Fixa dem med tallrikar.
2. För installation av holistiska svetsade karmar är engagerade märken.
3. För att underlätta konstruktionen med en minimerad lutning, använd ytterligare gallor.
4. Vid arrangemang av en lång konstruktion är det nödvändigt att sätta ett jämnt antal paneler.
5. Klyftan mellan de två gårdarna får inte vara mer än 1,75 m.

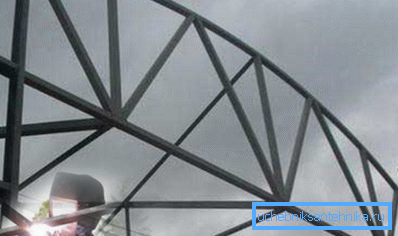

1. När montering av församlingar med hjälp av klibbande ändar börjar svetsningen av karmar från ett format rör. Du kan göra det automatiskt eller manuellt. Vid slutet av svetsningen rengörs alla sömmar. (Se även artikeln Butt-Weld Pipe: Funktioner.)
2. Vid slutsteget beläggs produkten med en antikorrosionsförening och sedan med färg.

slutsats

System monterade från profilerade rör är den optimala grunden för takläggning för stora och långa föremål. De är komplexa och kräver noggranna beräkningar före installationen. Videon i den här artikeln innehåller ytterligare information om det uttalade ämnet.
