Hur man ökar värmepumpens värmeffekt - i teorin och i

Idag är frågan om energibesparing mycket akut. Detta gäller för praktiskt taget alla användare. Därför tänker designade värmesystem i privat konstruktion på egen hand sina ivriga ägare om värmesystem och deras effektivitet.

Det är svårare för dem som utnyttjar de tidigare skapade värmesystemen, eftersom de uppmanar sig att öka andelen värmeöverföring i färdiga föremål.

Sätt att öka värmeöverföringen

Låt oss börja artikeln direkt med hur man ökar värmeproduktionen hos ett rör i ett hus (se även artikeln Flaring Copper Pipes: granska tillgängliga verktyg och metoder).

För tillfället finns det flera sätt att öka värmeffekten från redan skapade och använda men inte uppfyller dina förväntningar, värmesystem:

• Montering av konvektorer. Denna konstruktion av ett rör med metallplattor som är spända på den är gjord av hand eller tillverkad av fabrik.
• Färgen på huvudledningen i svart eller annan mörk färg. Denna metod, för all sin enkelhet, är ganska effektiv. Färgschemat kan dessutom organiskt passa in i den moderna inredningen, till skillnad från det senaste förflutna, när det ansågs vara en nödvändig åtgärd.

OBS! Färgen är bara en extra metod, som är relevant i sällsynta fall, eftersom effektiviteten är för låg för att "beundra" de svarta ränderna.

• Installation i värmesystemet av register. Registret består av flera rör med stor diameter och med svetsade ändar. Dessa mönster inkluderar uppvärmda handduksskenor i form av en spole med flera slingor.

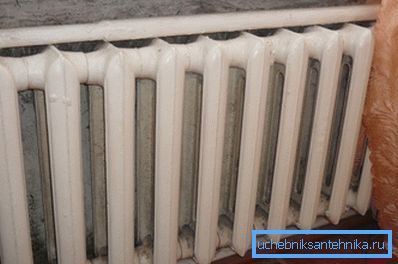

• Omläggning av radiatorer med tillägg av sektioner. Det här alternativet är det dyraste, men effektiviteten är högre än de andra.

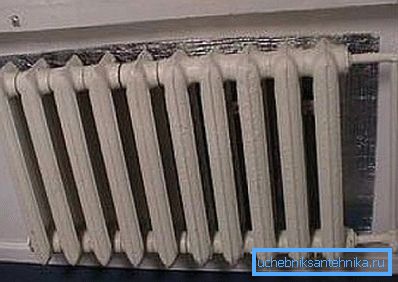

Rekommenderas! Glöm inte att installationen av extra isoleringsmaterial gör det möjligt för dig att öka värmeöverföringen, vilket minskar förlusten av värme som genereras. Det är dock möjligt endast under byggandet av en bostadsbyggnad från stiftelsen eller vid demontering av fasaden.

Nybyggnad

Utformningen av värmesystemet för en ny byggnad måste utföras på grundval av principerna om energibesparing. Grunden för projektet är beräkningen av värmeöverföringen, det vill säga mängden värme som släpps från rörets yta och andra delar av värmesystemet i miljön.

Denna beräkning är nödvändig för:

• Bestäm de optimala parametrarna för värmesystemet för att skapa en viss temperatur i ditt hem.
• Beslut om värmeisoleringsåtgärder med beaktande av värmeförluster genom byggnadens huvudstrukturer.

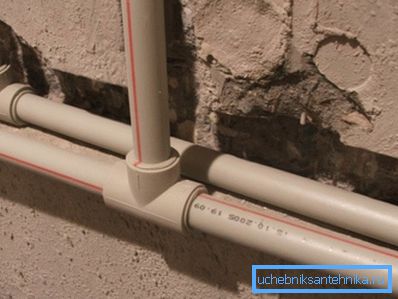

Tidigare gjordes rörledningsrörledningarna mest av stålprodukter, men idag används mer praktiska och pålitliga material. Polypropylenprodukter har till exempel flera viktiga fördelar: låg vikt och låg elasticitet, vilket ökar styrkan.

Värmeöverföring beräkning

Innan du påbörjar byggarbetet måste du göra de nödvändiga beräkningarna för att maximera fördelarna med värmepanna. Om du inte vet vilka formler som ska användas och hur du beräknar korrekt, kommer följande instruktioner att hjälpa dig med detta.

Oberoende beräkning av rörets värmeöverföringsyta utförs med formeln Q = KxFx? T, där:

• Q - den nödvändiga värmeöverföringen, Kcal / h.
• K - värmeöverföringskoefficient för vatten i röret, Kcal / (m2 x h x ⁰C).
• F - uppvärmd yta, m2.
• ?t är termisk tryck, ⁰S.

Värmekonduktivitetskoefficienten (K) beräknas i sin tur med komplexa formler, så vi använder det färdiga värdet från tekniska källor - från 8 till 12,5 kcal / (m2 x h x ⁰C) för stålrör.

Rörets yta är beräknat utifrån den geometriska formeln som är bekant för alla från läroplanen för att bestämma flaskans laterala ytarea F = P x d x l, där:

• P = 3,14 matematisk konstant.
• d - diameter anges i meter.
• Jag är rörets längd, även vid räkning i m.

För att beräkna termisktrycket finns en formel? T = 0,5 x (t_n + t_om) - t_i, där:

• t_n - inloppskylvätsketemperatur
• t_om - Värmebärarens temperatur vid utgången.
• t_i - Rumstemperatur.

Den teoretiska värmeöverföringen av stålröret beräknas med hänsyn till de konventionellt inställda värdena för kylvätsketemperaturen vid inloppsutlopp och rum enligt SNiPs, vilka är:

  För din information! För noggrannare och enklare beräkning av nödvändiga indikatorer används speciella dokument, till exempel en värmeöverföringstabell på 1 m stålrör. Observera att den endast är lämplig för stålprodukter.

• t_n = 80 grader
• t_om = 70 grader
• t_i = 20 grader

Som ett resultat av enkla beräkningar (0,5x (80 + 70) -20) erhåller vi värdet av termiskt tryck? T = 55 grader.

Beräkningsexempel

Utför en teoretisk beräkning av värmeöverföring för den mest köra i värmesystemet av ett stålrör med en diameter på 25 mm och en längd på en meter.

Varning! För att inte bli förvirrad i måttenheterna under beräkningen använder vi en indikatormätare.

• Låt oss först och främst beräkna området för vårt rörsegment F = 3,14 x 0,025 x 1 = 0,0785 m2.
• Titta därefter på bordet över värmeöverföringskoefficienter för stålrör med en diameter på 25 mm. Det är (för rör med en diameter på upp till 40 mm, placerad i en linje med ett teoretiskt termiskt huvud lika med 55 grader) K = 11,5.
• Låt oss tillämpa grundformeln och få värmeöverföringsvärdet Q = 11.5х0.0785х55 = 49.65 Kcal / h.

Vid första anblicken är beräkningen ganska enkel, men det är teoretiskt.

För att skapa ett projekt av ett verkligt uppvärmningssystem krävs noggranna beräkningar med hänsyn till parametrarna för alla element som utgör systemet, inklusive:

• Värmeapparater.
• Beslag och ventiler.
• Bypasslinjer.
• Uppvärmda delar av motorvägen etc.

Tips! För att designa ett komplext värmesystem för ett stort hus är det bättre att vända sig till hjälp av professionella värmeingenjörer. Priset på deras tjänster är mycket mindre än kostnaden för eventuella förluster på grund av fel i beräkningarna.

I analogi med beräkningen av parametrarna hos ett stålrör beräknas värmeöverföringen av ett kopparrör eller någon annan, för detta har vi placerat flera användbara och informativa ritningar i denna artikel.

Utmärkt värmeöverföring av metallplaströret och andra fördelar gör det till det mest föredragna alternativet när man skapar moderna värmesystem, inklusive alternativa. Därför, om du just börjat bygga ett hus på landet, bör du välja det här materialet.

slutsats

Som ni kan se är det faktiskt ingenting komplicerat i korrekt beräkning och ökning av effektiviteten i systemet för de förhandlade systemen. Det viktigaste att komma ihåg är att i vissa fall kan hög värmeproduktion av värmepanna leda till stora årliga kostnader, så du borde inte vara involverad i den här processen heller (se även artikeln Behov av en extra rörledning: hur man installerar en slangrör).

I den presenterade videon i den här artikeln hittar du ytterligare information om detta ämne.
