Hur är beräkningen av avloppsvatten: tekniska poäng i en

Beräkningen av avloppssystemet gör det möjligt att förebygga täta blockeringar av hushållsavloppssystem, systemreparationer, överflöde av avloppsvatten och andra obehagliga situationer. Det enklaste sättet att beräkna systemet enligt SNiPs normer, för att inte dyka in i komplexa matematiska formler.

I denna artikel kommer vi att undersöka i detalj hur avloppsberäkningar utförs för ett antal parametrar.

Typer av avloppsberäkningar

Begreppet "beräkning av avloppsnät" innehåller vanligtvis:

• Beräkning av avloppsslutt till septiktanken, cesspoolen eller centralavloppet;
• Avstånd av avloppsdelar till viktiga föremål (hänvisar till externt system);
• Hydraulisk beräkning;
• Bestämning av mängden material.

Kolla nu på alla dessa punkter.

Tiltvinkel

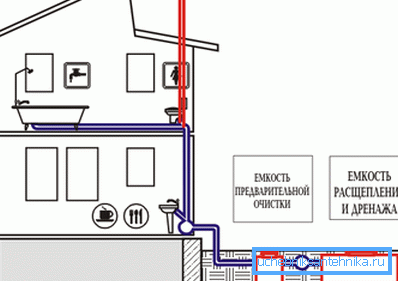

Interna system

Vinkeln på rörledningen är nödvändig för att säkerställa en flödeshastighet på cirka 70 centimeter per sekund. Det här är den så kallade självrengöringshastigheten, där det finns mindre sannolikhet för att systemet kommer att bli igensatt.

Det finns en hel del metoder för att bestämma minsta lutningsvinkel för ett avloppsrör. Men det är inte meningsfullt att genomföra nya beräkningar, eftersom resultaten är kända i förväg.

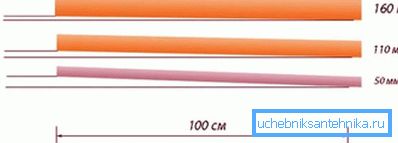

Det viktigaste är att veta att lutningsvinkeln beror på rörens diameter:

• Om rördiametern är 40-50 mm måste lutningen vara minst 3 cm per meter.
• Om diametern är 85-100 mm måste lutningen vara minst 2 cm per meter.

Det måste sägas att många husmästare är säkra på att ju större sluttningen är desto bättre kommer avloppssystemet att fungera. Men denna åsikt är inte sant.

Maximal lutning bör inte vara mer än 15 cm per meter. Faktum är att avlopp som passerar genom rörledningen är heterogena. Med en stor lutning sker separation av suspensionen i flytande och fasta ämnen, vilket resulterar i fast substans avsatt på rörledningens väggar.

Undantagen är områden med en längd på upp till en och en halv meter, som ligger intill direkt till VVS-armaturerna. Lutningsvinkeln kan vara obegränsad.

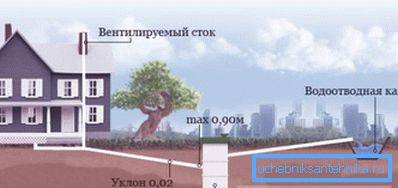

Utomhussystem

Vid installation av externa avloppsrörledningar är det nödvändigt att följa följande krav:

• För rör med en inre diameter på 150 mm måste lutningen vara minst 0,8 cm per meter;
• För rör med en diameter av 200 mm - inte mindre än 0,7 cm per meter.

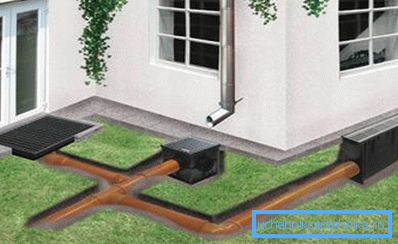

Stormavlopp

Det måste sägas att beräkningen av stormavlopp kräver ofta bestämning av lutningsvinkeln inte bara för rörledningen utan även för dräneringsdiken. Deras minsta höjning beror på diameter och typ av dikehölje, dock är det inte mindre än 3%, men diken med en sluttning på 5-7% utförs oftast. När det gäller rörledningen ska minsta lutningen vara densamma som för ovanstående yttre avloppsrör.

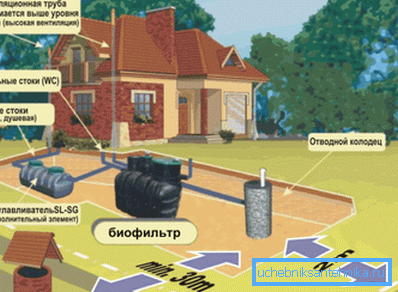

Avstånd till viktiga objekt

Bestämning av avståndet för det externa avloppssystemet utförs med hänsyn till det faktum att systemet inte bör bryta mot miljön även vid en olycka. I enlighet med de befintliga standarder som fastställts av SES och SNiP bör därför minimiavståndet till signifikanta föremål vara följande:

Överensstämmelse med dessa regler följs av anställda hos sanitära och epidemiologiska stationer och lokala myndigheter. För deras misslyckande åberopas ett straff med obligatorisk överföring av avloppsvatten.

Var uppmärksam! Djupet i septiktanken regleras inte, så du bör fokusera på röret, som närmar sig kroppen under en viss förspänning. När det gäller djupet av frysning spelar det ingen roll, eftersom inuti strukturen är den positiva temperaturen alltid kvar som ett resultat av sönderdelning av organisk substans.

hydraulisk

Hydraulisk beräkning av avloppsnät kräver definition av följande okända:

• Rörledningens diameter;
• Systemets omfattning (h / d).

Det bör noteras att definitionen av lutning också gäller för hydraulisk beräkning, men som tidigare nämnts används vanligtvis de kända värdena som anges ovan.

Graden av fullhet

Arbeta hushållsavloppsnät i ett privat hus eller lägenhet ger en ofullständig fyllning av rör. I grund och botten är detta en viss reserv av systemkapacitet, vilket är nödvändigt för att säkerställa ventilation i systemet, möjligheten att hoppa över alla typer av stora föremål etc.

Beroende på rörledningens diameter fastställs följande optimala fyllningsvärden:

Rördiametrar

För att utföra matematiska beräkningar av rörens erforderliga diameter är det inte heller meningsfullt, eftersom det finns allmänt accepterade optimala värden:

Var uppmärksam! Vid installation av avloppsnätet bör pipeline vara så jämnt som möjligt om möjligt. Det är nödvändigt att undvika nivåskillnader. Flödet bör vara konstant, vilket säkerställer systemets bästa operativa egenskaper.

Tabellerna för hydraulisk beräkning av avloppsnät gör det möjligt för ens oerfarna mästare att korrekt genomföra sitt projekt, enligt vilket installationen av rörledningen.

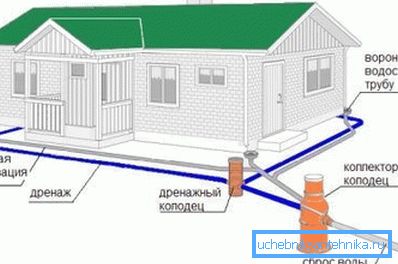

Stormsystem

Med den hydrauliska beräkningen av stormvattensystemet är situationen något mer komplicerad, eftersom det i detta fall är nödvändigt att använda formeln - V = q20xSxD, där:

• V - Högsta vattenförbrukning under dränering.
• S är ytan.
• q20 - största utfällningsintensiteten. Denna indikator finns i SNiP-referensboken (beror på platsen).
• D är basmaterialets fuktabsorptionskoefficient.

Koefficienten för fuktabsorption finns i följande tabell:

Tänk nu på ett exempel på beräkningen av stormavlopp. Antag att det finns en tomt på 1 500 m2, varav 300 m2 är täckta med blomsterbäddar och gräsmattor. Följaktligen kommer gräsmattorna att absorbera nederbörd, så det är nödvändigt att bestämma hur mycket vatten som ska levereras till 1200 m2.

Till exempel är den högsta intensiteten av utfällning 25 liter per kvadratmeter per timme.

I detta fall utförs beräkningen enligt följande:

• På en tomt på 1200 kvadratmeter per timme faller maximalt 30 000 l eller 30 m3 nederbörd. Detta är mängden vatten som måste omdirigeras.

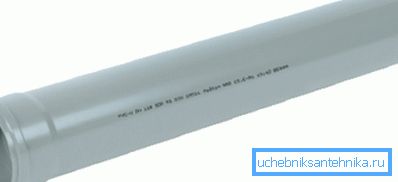

• Nu är det nödvändigt att bestämma rörets diameter som kommer att klara av denna mängd nederbörd.. Ett rör med en diameter av 110 mm, läggs med lutningar på 1 cm per meter, per sekund kan bära 6,19 liter, vilket kommer att vara 2220 liter per timme. I vårt fall är detta för litet, så det bästa alternativet är ett rör med en diameter på 160 mm.
• Från ovanstående tabell följer att ett sådant rör kan läggas med en sluttning på minst 0,8 cm per meter.

För en mer exakt beräkning kan du multiplicera volymen av inkommande vatten med koefficienten för fuktabsorption, men så att bärförmågan har en liten marginal, kan du inte göra det. Efter att ha slutfört beräkningarna bör du fortsätta med installationen av systemet självt.

Räkning av material

När alla tekniska aspekter av avloppsvatten har beräknats kan du ta reda på hur många rör och andra material som behövs för installationen. Det kommer också att låta dig veta vad priset på projektet är.

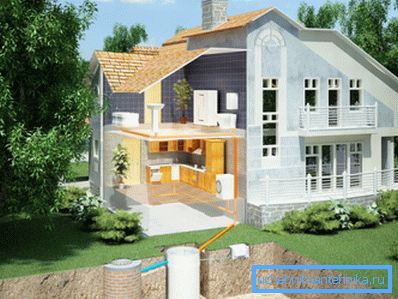

Det är mycket enkelt att utföra en sådan beräkning - det är nödvändigt att rita en plan för ett hus eller en plot i skala och använd sedan alla delar av avloppssystemet till det. Därefter blir det inte svårt att beräkna rörledningens totala längd. Här kanske, hela instruktionen om beräkning av avloppsvatten.

slutsats

Beräkna hushållens avloppsvatten under varje hemmästares kraft. För att göra detta, använd data från ovanstående tabeller och tekniska referenser. Resultatet av dessa beräkningar kommer att vara tillförlitlig och hållbar drift av avloppssystemet. Från videon i den här artikeln kan du få mer information om detta ämne.
