Diametern och höjden på röret ovanför taket för

Garantin att ett behagligt mikroklimat alltid kommer att bevaras i ett nytt hus är arrangemanget av ett högkvalitativt luftcirkulationssystem. Tja, för att sådan kommunikation ska kunna fungera effektivt och effektivt, är det nödvändigt att korrekt beräkna den önskade längden och diameteren av kanalen.

För att kunna göra en beräkning måste du känna till kraven för systemet och använda en av de utvecklade metoderna för beräkning.

Konsekvenser av dålig ventilation

Konsekvenserna av illiterat skapad kanalarbete kan vara följande faktorer:

• Brist på syre i rummet;
• Hög luftfuktighet;
• Framkomsten av sot på kökets väggar;
• Fogning fönster i rummet;
• Utseendet av svamp på ytan av väggarna.

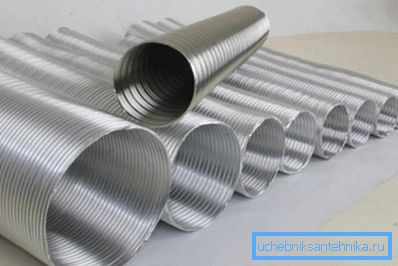

För att kunna bygga ett system med utflöde av luftmassor med egna händer kan produkter av två typer av sektioner användas:

1. kvadrat - installerad i konstruktion av tvångstyp med specialutrustning
2. runda - används för montering av enkla system och är de mest hållbara, förseglade produkterna med utmärkt aerodynamisk prestanda.

Beräkning av huvudparametrarna

Huvudventilationsparametrarna är tilluftens volym och rörens diameter (se även artikeln Ledningar i rör: installationsteknik för maximal säkerhet).

Regulatory inflow volym

Bestämningen av tilluftens volym görs i enlighet med kraven i regulatorisk dokumentation och växelkursindikatorn.

Också volymen bestäms beroende på rumstyp och dess syfte:

1. Bostadshus - 20 cu. m / h (tillfällig vistelse), 60 cu. m / h (permanent vistelse);
2. Uthus - 180 cu. m / h

Diameter av luftkanaler

För att bestämma diametrarna hos systemets element med naturlig tillströmning utan att installera utrustning för tvångsflöde i flöden utförs beräkningar utifrån följande indikatorer:

1. Avsnittet av ett ventilationshål;
2. Området i rummet.

Mer exakta siffror erhålls genom komplexa beräkningar.

Funktioner för att bestämma längden

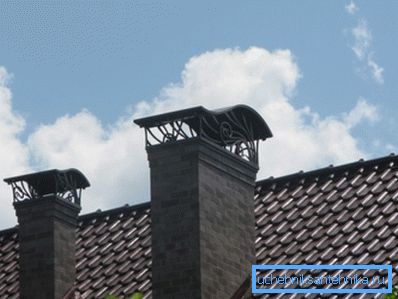

Den viktigaste parametern för en sådan kommunikation är höjden på ventilationsröret ovanför taket. Det förenar ventilationskanalerna i hela huset och fungerar som luftutlopp till miljön.

Tabellberäkningar

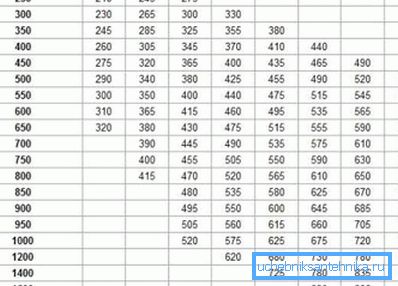

Höjden på ventilationsröret ovanför taket enligt SNIP är direkt beroende av dess diameter, och det kan bestämmas med hjälp av tabellen som presenteras.

Med hjälp av denna tabell är det nödvändigt att överväga följande punkter:

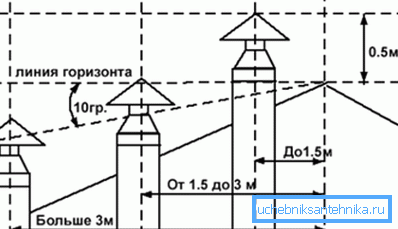

• Skorstenens höjd över taket och ventilen ska vara densamma om de ligger nära varandra.. Detta är nödvändigt för att förhindra inkomst av rök i bostaden genom luftkanalerna under uppvärmningsperioden;
• Rörets höjd över takets tak ska överstiga den med 0,5 meter om den befinner sig på ett avstånd av högst 1,5 m;

Var uppmärksam! Samma regel gäller om utmatningen befinner sig på ett avstånd av högst 1,5 m från parapetet.

• Slutsatsen kan vara lägre än skridtsnivån, om den ligger på ett avstånd av 1,5-3 m;

• Om installationen utförs på ett plant tak, ska minsta höjden vara 50 cm.

Rådet. Att välja både själva röret och utmatningsstället till takets yta är att det krävs en tillräcklig nivå av motstånd mot luftflödet. Materialet måste klara en belastning på 40-60 kg per kvadratmeter. ytan, en sådan last är jämförbar med en storm på 10 poäng.

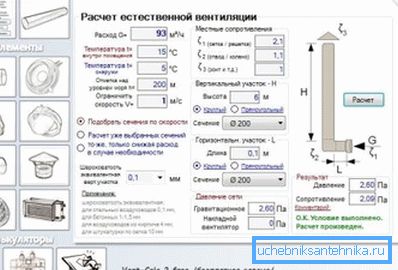

Programvara

Alla beräkningar som är nödvändiga för en korrekt organisation av ventilation i hemmet är ganska komplexa och tidskrävande, därför utvecklades specialiserade program som beräknar allt för dig.

Till att börja med kräver instruktionen beräkningen av den optimala volymen av tillflöde, baserat på rummets syfte. Därefter beräknas parametrarna för luftkanalen beroende på parametrarna för den konstruerade kommunikationen och de mottagna figurerna.

Programvaran utförs alla operationer, med förlust av följande parametrar:

• Index av genomsnittstemperatur inom och utanför;
• Geometriska parametrar;
• Grovhetsindex inne i strukturen, vilket beror på typen av material;
• Motståndskraft mot rörelse av luftmassor.

Resultatet av programmet kommer att vara exakta uppskattningar av kanalrörets diameter, vilket kommer att cirkulera luften i bostaden.

Rådet. Vid beräkningar är det nödvändigt att inte förlora syn på en sådan parameter som lokal cirkulationsmotstånd. Sådant motstånd kan orsakas av närvaro av galler, galler, armbågar och andra anordningar vid ventilationsventilernas öppningar.

Sammanfattningsvis

Den rätta beräkningen tillåter i alla bostäder att skapa ett system för cirkulation av luftflöden som kan upprätthålla bekväma levnadsförhållanden och upprätthålla den önskade luftfuktigheten. Priset på ett sådant system är optimalt (se även artikeln Fittings för rör: typer och design).

En video i den här artikeln kommer att öppna ännu mer noggrannhet och nyanser av valet av diameter och höjd på ventilationsutgången ovanför takhöjden.
