Vad är den termostatventil som används i hushållssystem för?

För närvarande installerar många ägare av privata hus och bostadslägenheter för att värma sina hem och få oberoende varmvattenförsörjning, installera autonoma värmesystem med egen värmepanna. Detta gör det möjligt att bibehålla en bekväm temperatur i huset under hela året. Dessutom är den obestridliga fördelen med ett sådant system den ständiga tillgången på varmt vatten i huset.

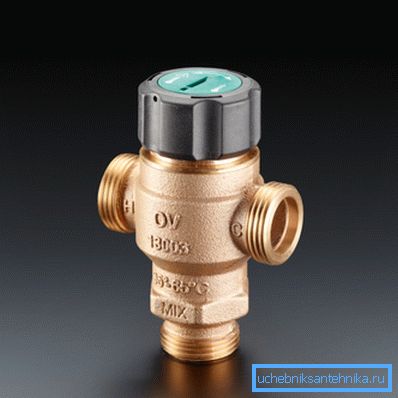

Översikt över termostatisk blandningsventil

Principen för driften av ett autonomt värmesystem är att en arbetsvätska cirkulerar kontinuerligt runt den slutna kretsen av en gas-, vätske- eller fastbränslevärmepanna som överför värme från pannan till vattenstrålarna och fördelar det jämnt i hela huset. Samma princip gäller för varmvattenförsörjningssystemet, men i detta fall fungerar det inte enligt en sluten krets, men enligt ett genomströmningsschema överförs det uppvärmda vattnet från pannan till sanitetshushållsapparater.

För att ständigt bibehålla temperaturen på vatten eller annat kylmedel i systemet på en given nivå, används en automatisk anordning, som kallas en termostatisk blandningsventil för varmvattenförsörjning och autonoma värmesystem.

Huvudfunktionerna hos termostatventilen

Huvudsyftet med den trevägs termostatiska blandningsanordningen är att stabilt upprätthålla den fasta temperaturen hos arbetsfluiden (vatten, frostskyddsmedel eller annat kylmedel) i autonoma uppvärmnings- och varmvattenanläggningar.

Överensstämmelse med detta villkor när du installerar hemteknikkommunikation med egna händer hjälper till att lösa ett antal av följande uppgifter:

1. Vatten i varmvattenuppvärmningskretsen kan värmas till en temperatur av +95 ° C, vilket kan leda till brännskador när man öppnar konsumenternas kranar, och om det finns en blandningsventil, kommer temperaturen att ha ett konstant värde som inte är högre än +60 ° C.
2. Minskad temperatur i returvärmekretsen kan orsaka kondensbildning., Genom att installera en trevägsventil kan temperaturen på vattnet i returledningen ökas till det rekommenderade värdet.
3. Lägger till kallt vatten till varmvattenförsörjningslinjen direkt framför konsumenterna sparar upp till 25% bränsle eller el, som spenderas vid uppvärmning.

Tips! Förutom den huvudsakliga radiatorvärmen och hett vatten för hushållsbruk, är sådana anordningar också lämpliga att använda i hushållssystem med varmt vatten golv.

Tekniska specifikationer

I normalläge kan en termostatfördelare fungera felfritt under flera år och utför sina funktioner korrekt, medan det finns flera modeller av dessa enheter som skiljer sig från varandra i sina parametrar och typ av gängad anslutning för anslutning till värme- eller vattenförsörjningskretsen.

Enligt instruktionsboken, beroende på den specifika modellen, har moderna trevägs-termostatventiler följande tekniska egenskaper:

1. Enheten är gjord av högkvalitativ mässing eller brons, som har en nickelkromskyddande och dekorativ elektroplätering.
2. Det högsta tillåtna trycket i värmesystemet eller varmvattensystemet är 10 kg / cm?.
3. Den högsta tillåtna kylvätsketemperaturen är: för uppvärmningskedjor - 95 ° C; för solpaneler och vattenuppvärmning solstationer - 110 ° С.
4. Manuell inställning av arbetsvätsketemperaturen, beroende på den specifika modellen, kan ligga inom följande gränser från 20 till 60 ° C.
5. Typ av gängad anslutning, beroende på modell, kan vara av följande typer: Rp3 / 4 "; G3 / 4 "; G1; G1 1/2 ".
6. Nominell genomströmning i driftläge kan variera från 1,6 till 2,5 m / timme.

Tips! Vid första anblicken kan priset på den här enheten verka ganska högt, men med tanke på besparingarna i bränsle och förbrukad el, kan inköpspriset betala inom 1-2 år.

Intern struktur och driftsprincip

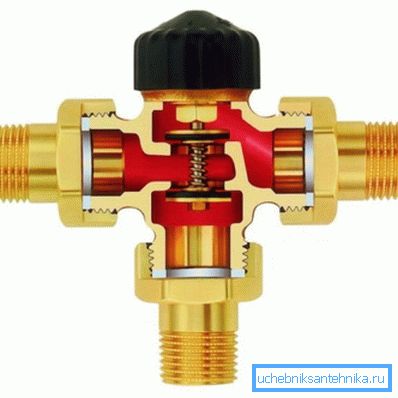

Strukturellt är den termostatiska blandningsventilen en gjuten metallkropp av mässing eller brons, som har tre gängade ledningar för anslutning till rörledningen. Inuti finns ett temperaturkänsligt element, en rörlig stång och en fjäderbelastad ventil som kan tätt anligga mot en av de två sittplatserna.

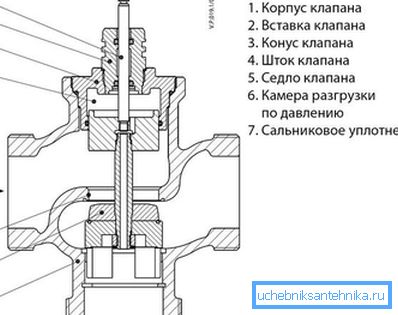

Den allmänna driftsprincipen för en termostatblandningsventil är att det temperaturkänsliga elementet ökar i volym under påverkan av värme och förflyttas av en rörlig stång, på vilken en avstängningsventil är installerad.

1. När varmt vatten kommer in från det nedre munstycket, går det fritt in i rätt munstycke tills arbetselementet värms upp till en viss temperatur.
2. Efter värmning av det värmekänsliga elementet över en förutbestämd temperatur börjar den expandera och förflyttar ventilen ned och därigenom stänger av varmvattenförsörjningen från det nedre munstycket och öppnar kallvattentillförseln från det vänstra munstycket.
3. Efter blandning i kallt vatten och utjämning av temperaturen komprimeras kroppen av rivningselementets arbetsdel och ventilplattan under fjäderns påverkan tar samma position.

Var uppmärksam! I värmekedjars returkretssystem uppstår blandningsventilens installation i omvänd ordning: när kylvätskan kyls, blandas hett vatten från direkttillförselrörledningen till rörledningen.

slutsats

Sammanfattningsvis bör det noteras att den mekaniska blandningsventilen är en ganska enkel och mycket tillförlitlig anordning, vars funktion kan vara omärkbar vid första anblicken, men dess användning kommer att bidra till att undvika många obehagliga konsekvenser i framtiden, så installationen bör inte försummas.

För att visuellt utvärdera sitt arbete i aktion kan du se videon i den här artikeln, samt utforska andra system som visar principen om sitt arbete på den här webbplatsen.
