Blandningsventil: anordning, driftsprincip, applikation

3-vägs blandningsventil är en vanlig typ av avstängnings- och reglerventiler som används i hydrauliska och pneumatiska system för att lösa ett antal problem. I system för uppvärmning och varmvattenförsörjning är denna typ av beslag oundviklig och används ganska mycket. Vi kommer att prata om utformningen och syftet med blandningsventilen.

Trevägsventil

tidsbeställning

Blandningsventiler används ganska ofta, eftersom de tillåter dig att lösa många problem, och i de flesta av dem finns inget alternativ till denna typ av ventil. Enheten har formen av en gemensam tee, det vill säga den har två ingångar och en utgång.

Om vi ​​skickar vattenflöden med olika temperaturer (kallt och varmt) till inloppet, kommer vi att kunna få följande alternativ vid uttaget:

1. Kallt vatten strömmar fritt från inloppet (A) till utloppet (AB), varmt vatten går inte in i utloppet.
2. Kallt och varmt vatten anländer till utloppet samtidigt som deras flöden blandas och vattnet har en genomsnittlig temperatur;
3. Kallt vatten är blockerat, och endast hög temperatur (B) strömmar in i utloppet (AB).

Ibland finns det också en fjärde position - när båda kanalerna är stängda och inget vatten kommer in i utgången. I det här fallet är enheten mer korrekt att ringa fyrvägsventilen.

Om vi ​​kopplar matningen till utgången får vi följande resultat:

1. Strömmen flyttas från utgången (AB) till ingången (A) och går inte in i ingången (B);
2. Från utloppsröret (AV) strömmar vatten in i inloppet (B) och går inte in i inloppet (A);
3. Strömmen är uppdelad i båda kanalerna.

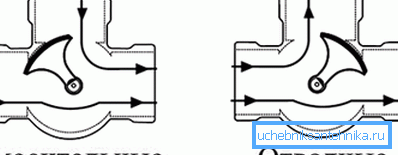

Var uppmärksam! Vi ser att enheten kan mixa två strömmar, öppna flödet av en kanal och låsa flödet av den andra, dela flödet i olika kanaler och vrida flödet till en annan kanal.

Dessa funktioner används ofta. I varmvattenförsörjning och värmesystem installeras blandningsventiler i de flesta fall för kylvatten eller vatten från returledningen till det heta kylvätskan för att uppnå den önskade framledningstemperaturen.

Till exempel ett golvvärmesystem. Det är känt att värmebärarens temperatur måste ligga inom 40 - 50 ºC för konturerna på ett uppvärmt golv, men pannan producerar värmebäraren uppvärmd till 90 - 95?

För att lösa problemet installeras en blandningsenhet framför golvvärmeuppsamlaren, där trefångsventilen används för att få vätskans temperatur från återgången till matningen och därmed uppnå önskad temperatur.

Trevägsventiler används även i blandare med elektronisk eller termostatstyrning, i ventilationssystem, i olika komponenter av fordonsutrustning och hydrauliska system med stor användning.

Naturligtvis hittade dessa enheter den bredaste applikationen inom transport- och serviceledningar.

Enhet och driftsprincip

För att bättre förstå blandningsventilens funktion bör du överväga dess enhet.

Om du inte går in på alla detaljer har produkten följande struktur:

• Mässingskropp i form av en tee och den fjärde utloppet, stängd av ett justeringsmunstycke;
• I stickkontakten monterad lås- och justeringsmekanism, vilken är en kon i form av en kon, en boll eller en sektor, liksom en spindel som är ansluten till stoppet, vilket möjliggör vridning eller förskjutning av mixerventilen;
• Cork sadel med speciella tätningar av syntetiskt gummi, plast eller fluoroplast;
• Manuell justeringsknapp, termostatmunstycke eller servo.

För varmvatten och värmesystem används ventiler med ett stång- eller konjusteringssystem oftast. Stammen är ansluten till koniska pluggen och när den rör sig upp och ner justeras flödet.

Som regel för att styra en sådan blandare används ett termostathuvud, vars manöverorgan svarar mot expansionen av en speciell vätska som reagerar på förändringar i den uppmätta temperaturen.

Temperatursensorn kan installeras inuti enheten, eller den kan flyttas till en fjärrpunkt i systemet. Oftast är det termiska huvudet justerat inom 30-60?

I mer avancerade automatiska styrsystem eller smarta hemmesystem kan blandningsenheterna styras av styrenheter. Sedan reglerar ventilspindeln servo, som mottar kommandon från regulatorn. Detta uppnår den mest subtila och exakta kontrollen.

I allmänhet måste det sägas att det i moderna värmesystem och varmvattenanläggningar är termostatiska blandningsenheter som har fått den största populariteten, eftersom de tillåter att erhålla vatten vid en given temperatur utan mänsklig intervention.

Samtidigt finns det en ganska hög stabilitet och pålitlighet hos enheten, vilket är mycket viktigt när det används i system vars pris överstiger den halvåriga lönen.

Var uppmärksam! De flesta moderna modeller har en sådan design som låter dig ansluta till produkten av olika huvuden - termostat, med fjärrgivare, servo och manuell justeringsknappar.

montering

Om du planerar att installera ventilen själv, då kommer en liten instruktion att vara till nytta för dig.

Faktum är att det inte är något svårt att installera, särskilt när det gäller moderna modeller för varmvattenförsörjning och värmesystem, men fortfarande.

1. Först måste vi omedelbart ta hänsyn till att för normal drift och underhåll av enheten ska det lätt kunna tas bort. För detta ändamål är kulventiler installerade på båda sidor, och anslutningarna måste ha fångstmuttrar eller amerikanska adaptrar.

1. För det andra är det bättre att leverera produkten med grova vattenfilter, då kommer dess låsnings- och regleringsmekanism att vara längre.

Termostater med fjärrgivare, som är installerade på kylvätsketillförseln till golvkonturerna, används vanligtvis i blandningsnoden på varma golv. Detta gör att du kan justera temperaturen mer exakt och öka systemets tillförlitlighet.

För installation på varmvattenförsörjningssystem, speciellt på ventiler med elektronisk styrning, används en krets med servodrift och styrenhet. Detta gör att du snabbt kan justera vattnets temperatur och snabbt reagera på förändringar i det.

Även i varmvattenanvändningsmodellerna med manuell styrning för att växla flödet i olika kanaler. I det här fallet är det inte en blandningsventil, men en separationsventil.

För koppling av pannor och värmare, samt indirekta värmesystem, använd modeller som liknar dem som används i pumpblandningsmoduler på varma golv.

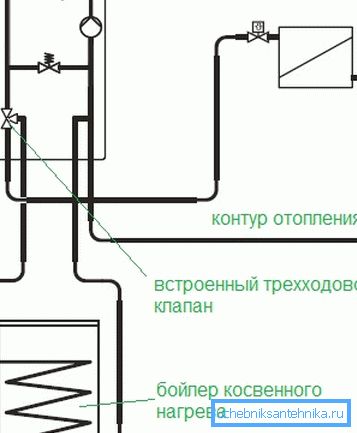

Ofta är enheterna redan installerade i fabriken kompletta uppsättningen dubbelkretsspannor för vattenuppvärmning, vilket gör det möjligt att få separat kylvätska och separat varmvatten.

slutsats

En ventil för att blanda vatten strömmar vid olika temperaturer är en oumbärlig komponent i många hydrauliska system, inklusive uppvärmning och varmvattenanläggningar. Kunskap om dess princip för drift och applikationsfunktioner hjälper dig att bättre förstå strukturen hos alla VVS-system.

Videon i den här artikeln låter dig visualisera produktens arbete.
