Vad och hur man gör en maskin för att böja ett profilrör:

Vid montering av olika metallkonstruktioner från formade rör kan en krökt del vara nödvändig. På grund av den höga styrkan hos profilrören för böjning är det mycket svårt att böja dem, så en speciell enhet används för att utföra denna operation. I den här artikeln kommer vi att titta på hur man självständigt kan montera en handhållen maskin för att böja ett profilrör, vilket är tillräckligt för hushållsändamål.

Enhetsdesign

Princip för verksamheten

Eventuell utrustning för böjning av profilröret ger en mild deformation, så att delen efter böjning behåller dess styrkaegenskaper. Dessutom kan enheten få en viss böjradius.

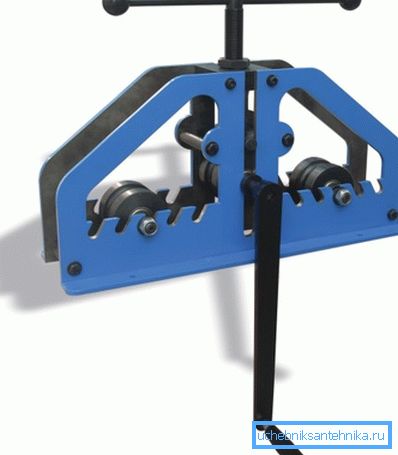

Denna typ av maskin fungerar på principen om en roterande press. Botten på hans platta bildar två rullar. Den övre plattan är den tredje valsen som ligger i mitten mellan de två nedre. Sådana anordningar för böjning av ett profilrör kallas därför även tre-rulle-rörbenders för böjningsrör.

Avståndet mellan de två undre rullarna bestämmer böjningsradien. Dessutom arbetar de som en transportör och flyttar delen genom deformationszonen. Den övre trumman pressar delen och säkerställer böjningen.

Layoutfunktioner

Självgjorda maskiner för böjning av profilröret är av två typer:

• Med den nedre matningsrullen;

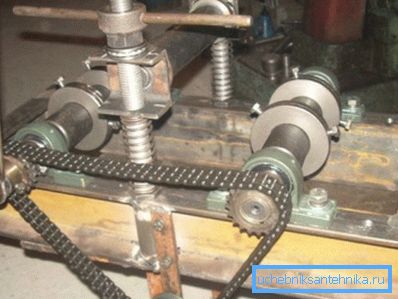

• Toppmatning.

Toppmatningen används i manuella rörbenders, eftersom den implementeras med hjälp av en klämma, d.v.s. gängad metod. Den nedre matningen utförs i maskiner, där spänningskraften genereras av en hydraulisk drivenhet eller en jack.

Maskinen med den nedre matningen är sålunda kraftfullare och mer produktiv. Det är emellertid mycket mer komplicerat att genomföra, därför är det mer lämpligt att utföra en maskin för att böja profilrören med egna händer med toppaxelmatningen om apparaten kommer att användas för hushållsbehov.

Det bör också noteras att formen på transportrullarna påverkar enhetens prestanda.

Det kan vara:

• Smidig - i form av en cylinder;
• Profil - i form av en cylinder med spår för röret.

De profilerade rullarna för rören kan böja flera delar på en gång i ett pass, vilket är viktigt vid massproduktionen av metallkonstruktioner. Sedan för "hem" -maskiner är bearbetningshastigheten inte så viktig, de är vanligtvis utrustade med släta rullar, vars pris är lägre.

Maskintillverkning

Huvudnoder

Innan du gör en enhet för att böja ett profilrör med egna händer, bör du överväga de viktigaste delarna av den. Så inkluderar maskinen:

Montering av sängen

Börja tillverkning av maskinen med egna händer med sängens montering. I regel används för dessa ändamål fyra kanaler, varav parallellpiped är monterad. Installation av alla delar av metallen utförs med hjälp av elektrisk svetsning.

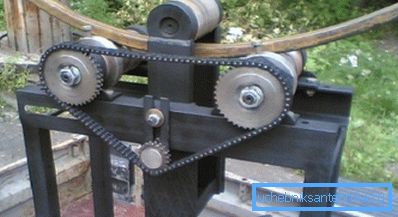

Transportbandaggregat

Efter att sängen är klar kan du gå vidare till transportörenheten.

Arbetet görs i följande ordning:

• Det första steget är att förbereda två identiska videor. Du kan hitta färdiga delar, eller beställa dem i en vändbutik.
• Då måste fästena svetsas till ramen där rullarna sätts in.
• Därefter sätts en bult i hålet i varje par parenteser, vilket fungerar som en axel för valsen. Axeln sätts på bulten, varefter axeln fixeras med en mutter.
• På ena sidan av rullarna svetsas kedjehjulen.
• Mellan rullarna måste du installera ett kedjespänningssystem, vilket är en platt konsol med en liten rull och växellåda. Om du flyttar växeln upp eller ner kan du justera spänningen på kedjan.
• Vid slutet av arbetet på transportören ska ett handtag med en handtag svetsas till en av rullarna.

Tips! Det är önskvärt att förvärva växlar omedelbart med en kedja så att det inte finns några problem med delarnas inkompatibilitet.

Klämmontering

Det sista steget av arbetet är montering av klämman, som utförs i följande ordning:

• Först och främst är benen på den U-formade konsolen, som består av fyra profiler, svetsade till ramen. Klyftan mellan dem ska vara 42-43 millimeter.
• Sedan är en liten U-formad konsol gjord, vilken är svetsad från en 40 mm profil. Benens konstruktion är borrade hål för axelaxeln. Benens höjd bör vara flera centimeter större än axelns diameter.
• Därefter måste den monterade konsolen med en rulle sitta i gapet mellan benen på den stora fästet. Den lilla konsolen ska röra sig fritt i en stor upp / ner riktning.
• Övre fästet är svetsat till benen på den stora fästet, i mitten där ett hål för muttern borras.
• Vidare är en mutter svetsad in i detta hål, i vilket stiftet därefter skruvas. Det är önskvärt att fästa stiftet i bottenfästet, samtidigt som man säkerställer fri rotation. Detta fixar den övre trumman i olika positioner.

Tips! Innan man går vidare till tillverkningen av maskinen är det önskvärt att slutföra ritningen, så att man undviker fel i installationsprocessen.

Detta arbete på designen är klar. Det bör noteras att maskiner som tillverkats på ett liknande sätt för att böja ett profilrör med egna händer inte är sämre än liknande proprietära enheter, vars kostnad är mycket hög.

slutsats

Med minst en liten erfarenhet av metall- och svetsmaskin kan du självständigt utföra ovanstående apparat. Som ett resultat kommer en sådan hemmagjord maskin för böjning av ett profilrör att tillåta att erhålla krökta delar som kan behövas för olika hushållsbehov. Från videon i den här artikeln kan du få mer information om detta ämne.
