Tillbehör till metallrör - allt du behöver för installation

Korrosionsbeständighet, motståndskraft mot mekanisk belastning, låg vikt och enkel montering möjliggör användning av plaströr för installation av värmesystem och VVS. Innan du fortsätter direkt till installationen är inte överflödig kommer att känna till minsta uppsättning komponenter, utan vilka det inte kan göra.

Lite om monteringsteknik

Oavsett om installationen av vattenförsörjning eller uppvärmningssystem sker, görs montering av metallrör i följande ordning:

• pipeline cut. Rörledningen levereras i spolar, så du kan inte klara av det. I detta skede måste du särskilt noggrant styra klippets kvalitet, det borde inte finnas några gräs på slutet.

• kalibrering - efter att ha arbetat med sax, är det nödvändigt att återställa sektionsgeometrin, denna operation kan kombineras med avfasning;
• i själva verket kommer anslutningen att passa några av de vanligaste beslagen, till exempel en amerikansk.

Ju bättre att klippa metallröret

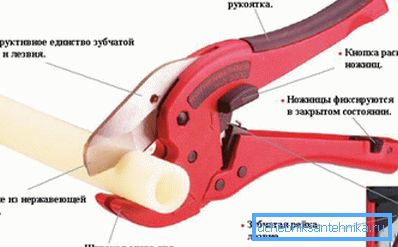

När frågan uppstår, hur man skär metallrör, kan det bästa alternativet betraktas som en sax. Deras blad ger dig möjlighet att få den perfekta klippkvaliteten, utan gräs och sylt.

Var uppmärksam! Om du bara trycker ner på saxens handtag kan materialet platta lite. För att undvika detta måste röret roteras under skärning.

Om det inte finns någon sax till hands, så kan du göra med en vanlig hacksåg. I det här fallet kommer kvaliteten på skärningen att bli något sämre.

Efter att hacksagen måste bearbeta kanterna med en fil. Ett vanligt krav för båda alternativen är vinkelrättigheten hos skärplanet för rörledningens längdaxel. Även en liten förspänning kan leda till att en fog pressas ned i framtiden.

Rörkalibrering

Kalibrator - det viktigaste verktyget för metallrör, vilket gör att du kan återställa sektionens form. Ofta, när en rörledning skärs, är änden något deformerad, och kalibreringsoperationen gör att den blir rund.

Du kan välja två typer av kalibratorer:

• ett verktyg som endast är avsett för att återställa geometri och flaring;

• kalibrator för metallrör, som förutom dessa funktioner gör det möjligt att omedelbart avlägsna avfasningen.

När det gäller kalibreringstekniken utförs den i följande ordning:

• en lämplig munstyckediameter väljs och insättas i rörledningen. Om änden är deformerad, kan kraft behövas.

• efter det behöver du bara rotera kalibratorn utan att ta bort rörets ände, knivarnas knivar tar bort avfasningen i rätt vinkel.

Rörinstallation

När en person tänker på hur man arbetar med plaströr, uppstår de flesta frågor om valet av anslutning.

Det finns många sätt, var och en har sina egna fördelar:

• tryckbeslag. Samtidigt är rörledningens slut helt enkelt införd så långt det går, för enkelhets skyld ger de till och med ett visningsfönster. Nackdelen med denna typ av anslutning är ett relativt högt pris, och själva fogen uppnås endelad;

• pressbeslag. Denna dockningsmetod används vid behov för att ansluta metallplast med metall. Förutom själva montering, behövs även presstänger. Fogens täthet uppnås genom metallens deformation. Denna typ av fog anses också vara endelad;

• krimpfittings - Den vanligaste varianten av rörledningens anslutning.

Karmfästet är en av de mest populära typerna av krimpfittings, det ger både hög hållfasthet och tillräcklig täthet i anslutningen, och vid behov kan klyftan enkelt demonteras. Dessutom kan denna montering återanvändas.

Anordningen för en sådan anslutning är följande:

• en kapmutter och en kompressionsring sätts på röret (kompressionsringarna är också kända som kuggar för metallplaströr);
• sedan sätts den in i passningen;
• muttern är tätt åtdragna, hylsan är något deformerad och fixerar strikt rörledningens ände.

Jämfört med andra metoder är det avtagbara anslutningar som är mer populära. När man använder dem är det enkelt att lösa frågan om hur man demonterar plaströr.

Var uppmärksam! När ett rör sätts i inpassningen är det inte möjligt att lägga för mycket kraft på den, eftersom det kan skada gummitätningarna. För att underlätta processens slut på rörledningen kan smörjas.

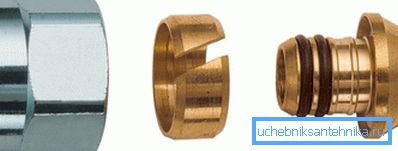

Separat är det värt att nämna anslutningen med eurocone. Designen gör att den kan kategoriseras som avtagbar, små skillnader ligger bara i monteringsanordningen. En mutter och en hylsa läggs på rörledningen, sedan sätts en eurocone för metallplaströr i den och muttern är åtdragen.

Dessutom kommer installationen att kräva utrustning som tees, korsar, adaptrar, så att man kan ansluta olika diametrar, grenrör (för värmesystem), hörnbeslag.

Hur man böjer ett plaströr

En av fördelarna med metallplast är dess flexibilitet, så du kan göra med ett minimum av tillbehör. I stället för att installera en hörnpassning kan du till exempel bara böja rörledningen själv. Vid tillverkningen av ett sådant element som en spole av metallplaströr kan det inte heller böja sig.

Huvudproblemet med deformationen av rörledningen är att den helt enkelt kan bryta. Det vill säga dess väggar kommer att konvergera vid böjningspunkten, vilket kommer att göra det omöjligt för kylvätskans normala cirkulation.

Detta problem kan lösas på två sätt:

• med hjälp av en rörbender;
• böj rörledningen med egna händer. I det här fallet måste du fylla rörets inre utrymme för att förhindra sprickor.

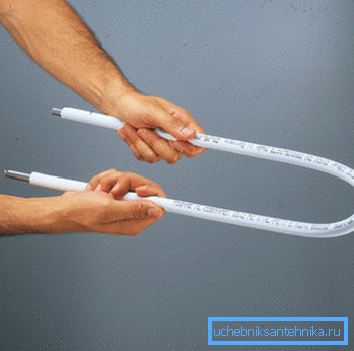

Med manuell böjning kan röret fyllas med sand eller salt. Det kan ersätta dornen. Efter att du har fyllt och tätat hålet i ändarna kan du säkert böja rörledningen.

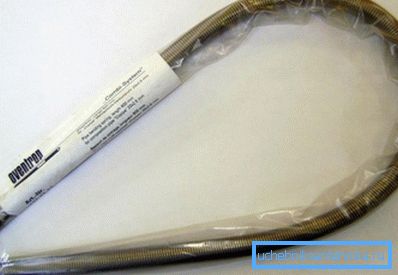

Istället för massmaterial är en fjäder för metallplaströr också lämplig. Diametern bör bara vara något mindre än rörets inre diameter.

När det gäller rörbenders kan de klassificeras enligt böjningsmetoden:

• dorn - ett fast element rör sig inuti rörledningen;
• segment - medan böjning utförs med hjälp av en uppsättning skor för olika diametrar och böjningsradier.

I det här fallet är instruktionerna för att böja röret enkelt - det är nog att bara applicera kraft på rörbenhållaren. Röret tätt pressade till skon och deformeras.

Var uppmärksam! För vilken storlek som helst finns det en minsta böjningsradie. Det kan bestämmas av formeln 5 • D, där D är rörledningens diameter.

Manifolds för metallrör

Samlaren behövs om uppvärmningen i lägenheten är organiserad av det radiella mönstret. I det här fallet levereras både det heta och det kylda kylmediet till uppsamlaren, och redan från det går ledningarna till värmesystemets radiatorer (ett separat tillförsel- och utloppsrör för varje radiator).

I stort sett är en kam (eller en grenrör för metallrör) ett rör med utlopp svetsade till den. Om budgeten tillåter, kan samlare vara utrustade med sådana element som termiska huvuden och flödesmätare.

Vid maximal utrustning behöver:

• Installera flödesmätare på matningskammen. Tack vare detta är det möjligt att när som helst ändra volymen av kylmedel som tillförs varje radiator separat;
• termiska huvuden monteras på kollektorn med "retur". Sensorer övervakar ständigt kylvätskans temperatur och kan öka eller minska passagerarens storlek. På grund av detta, till exempel, under en kall snap ökar storleken på passagen och kylvätskans strömning genom radiatorn ökar i enlighet därmed.

Priset på ett sådant system kan i stor utsträckning överstiga 10 000 rubel, så att du kan klara av med ett mer blygsamt alternativ. I detta fall lämnas pluggar på kammen för att eftermontera kollektorn med temperaturregulatorer eller flödesmätare i framtiden.

Sammanfattningsvis

Installation av en metallplastledning är en lätt uppgift. Men för det här behöver du en uppsättning extra verktyg och tillbehör för att säkerställa en tät och hållbar anslutning av rör. Informationen i denna artikel ger ett generellt intryck av vad som behövs för att lägga rörledningen.

Videon i den här artikeln visar ett exempel på anslutningen av plaströr.
