Rullar för profilrör: typer, princip för drift, oberoende

Hur kan en kvadratisk eller rektangulär sektion formas med en vanlig båge? Hur kan självtillverkade rullar för ett format rör tillverkas? Och vilka lösningar erbjuder den moderna industrin? Låt oss försöka svara på dessa frågor.

Varför behöver du det

Varför behöver jag böja ett profilrör?

Låt oss ge några exempel.

• Bågskyddet är inte bara vackert, men också praktiskt: det kommer aldrig att ackumulera snö.
• Den böjda visorn ovanför veranda ser mycket bättre ut än en enkel design med en ramp.
• Det välvda växthuset är extremt slitstarkt, det tålar helt snö och vindbelastningar.

Förresten: sammansättningen av växthus från formade rör är ett bra företag, vilket kräver att endast de ökända rörböjningsrullarna och svetsmaskinen finns.

Typer av rullar

Vad de egentligen är?

mekanisk

Den enklaste konstruktionen är en mekanisk trevalsverk. Sådana maskiner kan ofta hittas i försäljning; deras pris börjar från ca 15-20 tusen rubel. Hur är de ordnade?

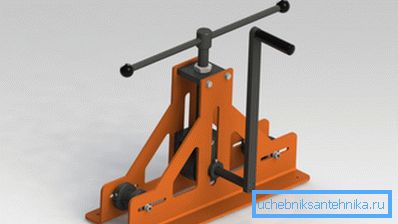

I full överensstämmelse med namnet bygger byggnaden på proftrub tre rullar. En av dem kan förskjutas i förhållande till de andra två i en riktning vinkelrätt mot planet som förenar dem; En skruvmekanism används för förskjutning, vilket gör att även en person med ganska vanliga fysiska förmågor kan utveckla stor ansträngning.

En av rullarna levereras med ett handtag, vilket gör det möjligt att rotera det och därigenom dra röret som ska böjas.

Det finns flera ändringar som gör det möjligt för flera att förbättra rörbensens prestanda:

• Kombinering av rullarna med en gemensam kedja säkerställer sin synkrona rotation., förhindrar därmed röret att glida.
• Ett redskap kan användas istället för en kedja..
• Användningen av härdade rullar ökar deras resurser flera gånger.
• Dessutom kan rullarna bytas ut., vad som tillåter att böja utan sylt både profilerade och runda rör.

elektriska

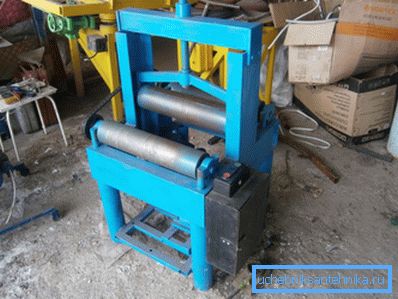

I detta fall flyttas en del av det handgjorda arbetet till elmotorn.

Det finns två varianter av elektriska rörbenders till salu:

• I enklare lösningar är elmotorn endast ansvarig för att dra röret. Placeringen av böjningsvalsen görs manuellt.

• Avancerade modeller av rullar använder el både för att dra och för att flytta rullen (givetvis med hjälp av en växellåda som multiplicerar kraften).

hydraulisk

Denna kategori omfattar både kraftfulla industrimaskiner som väger tiotals ton och relativt kompakta enheter. Deras gemensamma funktion är användningen av en hydraulcylinder: pumpning av oljetryck i den, du kan utveckla en stor kraft på deformeringsrullen.

Böjradie

Oavsett rörbensens anordning finns det ett allmänt mönster: ju större rörets tjocklek (dess tvärsnitt parallellt med böjningsradien) desto större minsta böjningsradien är. Vi anger värdena för sina maskiner av en av de inhemska tillverkarna - de är ganska typiska.

Utan pipbender

Är det möjligt att böja en båge från ett format rör utan rullar?

Tekniskt sett är detta möjligt, men resultatet är sannolikt inte tillfredsställande.

Böjningsinstruktionen är inte så mycket komplicerad eftersom det kräver en stor mängd förberedande arbete.

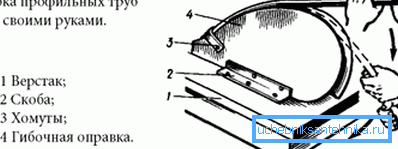

1. En mall med en ytaform som motsvarar den båge du behöver är gjord av trä eller plywood.
2. En slinga är fäst vid mallen - en hållare i vilken en av ändarna av röret är införd.
3. Ytterligare arbete kolliderar faktiskt till applicering av brute force vid dess andra ände. För att öka ansträngningen kan man använda en mängd olika spakar.

Galna händer

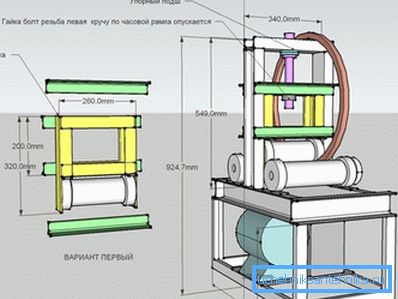

Olika system och ritningar av rullar för ett profilrör gör det själv de senaste åren har överskridit bokstavligen Internet.

Vi kommer genast att besvikna de mest ekonomiska läsarna: några av detaljerna måste beställas.

Vilka

• Själv rullar. De kan vara cylindriska, eller med spår för böjning av runda rör.
• Lagerringar.
• När du använder en kedjaöverföring - asterisker.

Naturligtvis, utan hänvisning till en specifik design, är det en otrolig uppgift att ge råd om montering av rullar.

Vi kommer dock att försöka att beakta rekommendationerna från ägarna av självtillverkade enheter och markera huvudpunkterna.

• Drivhandtaget måste ha ett roterande handtag. I annat fall kommer de första bollarna på händerna att visas inom några meter från det utsträckta röret.

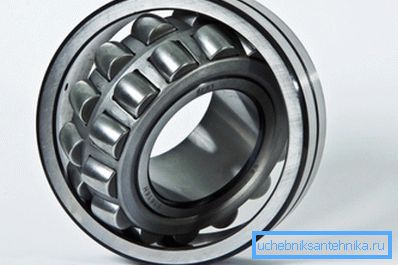

• Lager är bättre att ta självcentrerande. Att montera båda lagren på varje rulle exakt på samma axel i hemmet är inte en riktig uppgift. Den minsta feljusteringen ökar dragkraften.

• Skruven som driver tryckaxeln kan tas från den gamla skruven.

Förresten: Ett alternativ till skruvmekanismen är en biljack av vilken typ som helst. Det gör att du kan utveckla en stor insats med minimal tillämpning av din egen styrka.

• Som säng är det bättre att använda ett segment av en kanal med lämplig storlek. Ramens böjkraft kommer att vara väldigt signifikant; En svetsad ram gjord av ett hörn eller ett tunt rör kan enkelt böjas över.

slutsats

Vi hoppas att det material som erbjuds läsarens uppmärksamhet hjälper honom att välja eller göra ett verktyg enligt hans önskemål. Som alltid kan du hitta ytterligare tematisk information i videon i den här artikeln. Lycka till!
