Rörcentraliserare: val och applikation

I denna artikel kommer vi att diskutera hur och varför centraliserare används för rörsvetsning. Dessutom beaktar vi de mest populära modellerna från vad som finns på marknaden idag. Så, vad är en centraliserare och varför behövs det?

Effektivt sätt att göra svetssömmen jämn och tätt

Det är ingen hemlighet att det finns speciella anordningar som är anpassade för att utföra ett perfekt platt tvärsnitt av rör. Men även om skäret är så smidigt som möjligt blir det nästan omöjligt att kombinera båda rören med sektioner för högkvalitativ svetsning.

Som ett resultat kommer slingan att vara ojämn och följaktligen kommer anslutningen inte att vara tätt. Lösningen på detta problem kan fungera som en intern eller extern centraliserare för rör.

Funktioner av operationen

Både metallrör och polyuretanskum, före svetsning, måste lutas mot varandra så smidigt som möjligt så att det inte finns något gap vid korsningen.

Att göra en sådan kombination av skivor med egna händer är nästan omöjligt. Dessutom är kombinationen av skärningar en storleksordning mer komplicerad med en ökning i rörens diameter. Därför används speciella centraliserare vid montering av avloppssystem och andra rörledningar utan användning av utrustning för avloppsvatten.

Enheten omfattar de båda rören som ska kombineras och låter dem anslutas så exakt som möjligt och fixeras i denna position. Efter svetsning utförs med garanterad högkvalitativ svetsning. Anordningen avmonteras sedan och rörledningen kan användas för sitt avsedda ändamål.

Huvudsakliga sorter

När vi har bestämt vad centreringsutrustning används för, överväga vilka typer av enheter som är till salu.

Alla centraliserare, som idag kan köpas i respektive butiker, är indelade i två huvudkategorier - internt och externt.

• Utomhusenheter förkortas till TsN och är avsedda för installation och användning på utsidan av rören.. Enheter av denna typ, oavsett storlek, är lätta att använda, enkla att installera och producera snabb och effektiv anpassning. Apparater av extern typ representeras av ett brett utbud av utrustning (excentrisk, korsning, hydraulisk och andra konfigurationer).
• Interna centraliserare förkortas till CV och är hydrauliska installationer.. Apparater av denna typ från insidan spränger kanterna på rören och förskjuter sina sektioner till varandra. Fördelen med utrustningen är möjligheten att använda på rör med olika diametrar.

Egenskaper för individuella ändringar

När vi har övervägt funktionerna i den allmänna klassificeringen kommer vi att överväga egenskaperna hos individuella modifieringar av centreringsanordningarna.

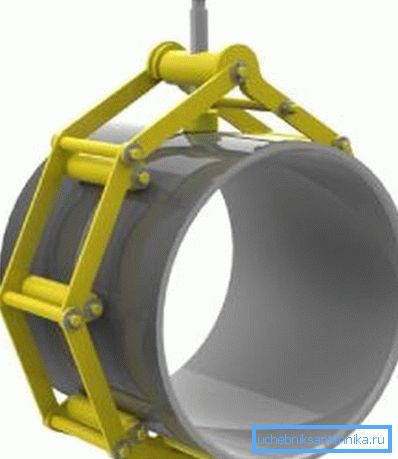

• TsZN - centraliserad central hiss är konstruerad för att kombinera rörens ändar med en gemensam diameter från 50 mm till 2 meter.

Viktigt: Användning av apparater är tillåten i ett brett område av omgivande temperaturer från - 40? С till + 40? С. Anordningen representerar konstruktivt en polyhedron med lamellära länkar på gångjärnsfogar.

Kopplingselementen kombineras med hjälp av en skruvmekanism.

• TSZN-G - centraliserad extern hydroformad sektion är en modifierad version av föregående apparat. Den väsentliga skillnaden i denna modifiering från den föregående är enkelheten i drift och avsaknaden av behovet av tillämpning av väsentlig fysisk ansträngning. Följaktligen accelereras processen för att kombinera svetsade element väsentligt utan att kompromissa med kvaliteten på det färdiga resultatet. Enheten består av lamellära länkar vid gångjärnet, men för att driva länkarna till rörelse, inte en skruvmekanism, men hydraulik används. Avtagbar diameter av rören varierar i intervallet 720-2020 mm

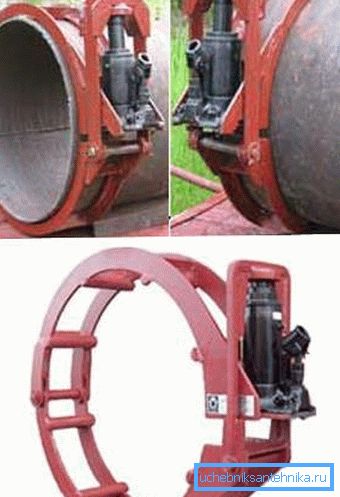

• TsAN-G - centraliserad välvd yttre hydrofikerad konstruerad för att arbeta med en tvärsnittsdiameter på 325-820 mm.

Anordningen är en avtagbar struktur bestående av sektioner som är förbundna med gångjärnen. Användningen av en enhet med en sådan konstruktion garanterar extra bekvämlighet vid montering på foggen.

Enheten använder bågformiga sektioner som är komprimerade och justerar skarvarna av fogen. Antalet bågformiga sektioner bestäms av rörens diameter.

Var och en av de sektioner som används är utrustade med specialstopp som säkert fixar de element som ska kombineras, samtidigt som man säkerställer en optimal kvalitet och täthet i fogen. Direkt på sektionerna är fasta hydrauliska manöverdon, konstruerade för den maximalt utvecklade kraften upp till 5 ton.

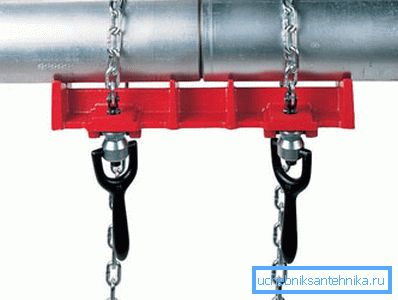

• Central Scientific Center - en extern kedjetyp centraliserare är en enhet med manuell drivning, konstruerad för att arbeta med en tvärsnittsdiameter från 426 till 1420 mm.

I motsats till länkanalogerna kan kedjeinstallationerna ge större kraft under centreringen. Enheter av denna typ kan användas både vid konstruktion och reparation av rörledningar.

Viktigt: Kedjestrukturen är byggd med snabba avtagbara mekanismer, vilket har en positiv effekt på driftsprestanda.

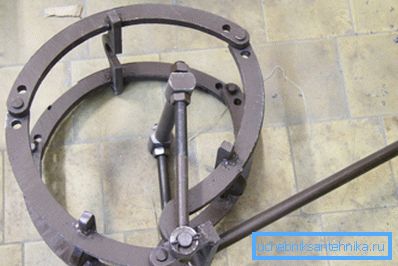

• TsNE - centraliserande extern excentrisk används för att arbeta med fogar med en diameter av 89 till 426 mm.

Enheten består av flera gripbågar, drivna av en excentrisk klämma. Enheten kan, används för att arbeta med rör med olika diametrar genom att ändra excentrisk axel eller genom användning av specialavstånd.

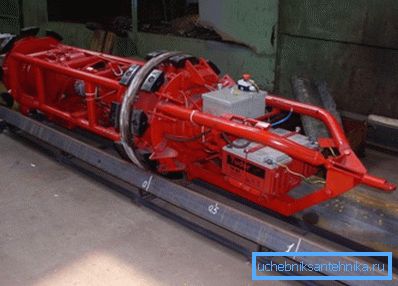

• TsV - centraliserare av hydraulisk inre typ är konstruerad för att kombinera ändarna av svängbara och icke-roterande rör.

Enheten, om nödvändigt, kombinerar inte bara lederna, men ger också sin skiva den mest korrekta runda formen. Användningen av sådana anordningar möjliggör byggnadsledningar med kontinuerlig automatisk svetsning.

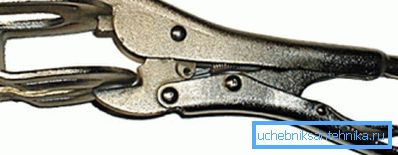

• CA - centralizer clamp används för att arbeta med rör med liten diameter.

Denna egenskap och rimligt pris gör enheten till den mest populära bland icke-professionella och nybörjare samlare av rörledningar. (Se även artikeln Butt-Weld Pipe: Funktioner.)

slutsats

Så vi tittade på vad centraliserarna är, vilka är deras mest populära sorter, och vad är deras tillämpningsinstruktion. Baserat på den här informationen kan du välja vilken enhet som motsvarar funktionerna i det arbete som utförs.
