Rörböjningsmaskin: hur man snabbt och enkelt formar

Ofta när man installerar ett nytt värme- eller rörsystem eller när man reparerar dem, är det nödvändigt att böja röret i vinkel. Att ta det till fabriken för att använda en stationär maskin är för dyr, och det tar mycket tid.

Nedan beskrivs tekniken för att böja rör av olika material i hushållsmiljön.

Typ av manuella rörböjningsanordningar

Enligt driftsättet är bärbara rörböjare för böjningsrör uppdelade i sådana typer.

Maskindesign

1. Crossbow analoger. De använder en specialform (mall), avsedd för produkter med olika sektioner.
2. Fjädertillbehör. När man använder dem sätts en fjäder in i produkten, vilket bidrar till att böja aluminium-, plast- och metallplaströr utan förvrängning.

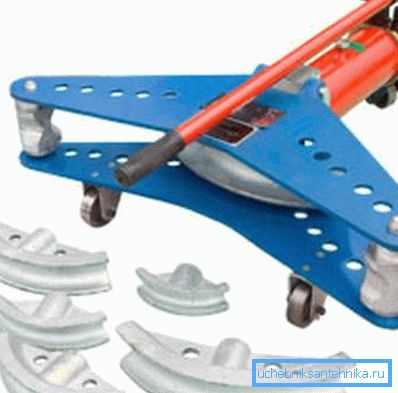

3. Segmentenheter. Böjningen i detta fall erhålls med avtagbara segment, som drar produkten runt sig. Maskinen har en uppsättning mallar utformade för att skapa olika radier.
4. Dorn för böjning av rör låter dig bearbeta tunna väggar och göra små rader.

Enligt typen av enhet producerade följande anordningar.

1. Muskulära (manuella) maskiner används för bearbetning av rör med en liten del av icke-järnmetaller, stål, plast.

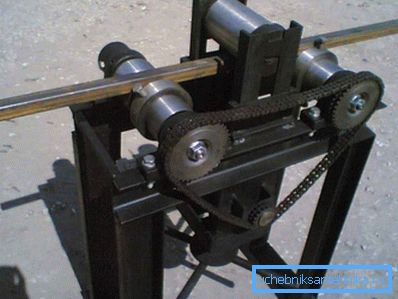

2. Hydrauliska enheter tillåter att böja produkter med en diameter upp till 70/75 mm.
3. Elektromekaniska motparter garanterar korrekta vinklar och rader för rörböjning. De är lämpliga för produkter med alla diametrar.

Var uppmärksam! För levnadsvillkor optimala handverktyg. Den böjer koppar, aluminium, stål, metallplaströr med en diameter av 10 till 25 mm.

Hur man böjer ett rör med en manuell enhet

Nedan är en metod för rörböjning med hjälp av en segmentanordning.

1. Ställ in önskad rotationsvinkel på verktyget.
2. Håll det i ett skruvstycke eller ta det i dina händer.
3. Sätt röret i fixturen.
4. Börja minska handtaget till önskat tillstånd av elementet.

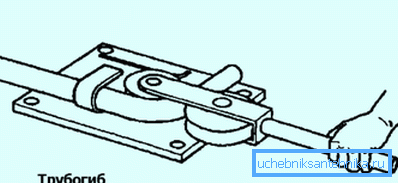

Ännu bekvämare för böjning av smala kylrör är Volnova-maskinen, så kallad efter sin uppfinnare.

1. Sätt in elementet mellan rullarna med händerna så att den ena sidan är i klämman.
2. Använd handtaget genom att vrida bandet runt valsen. Den kommer inte att röra sig tills den önskade vikten erhålls.
3. Vänd handtaget till sitt ursprungliga läge.
4. Ta ut objektet.
5. Kläm fast den långa sidan i klämman.
6. Böj den korta sidan av produkten.

Böjning av metall och aluminiumrör

Böjning av alumoplaströr förekommer oftast vid varv av "varma golv".

Man bör komma ihåg att för varje 1/2 av de böjda centimetrarna bör inte vara mer än 15 °.

Specialfjädrar

Mjukheten hos metall och plast är i de flesta fall en fördel med rör. Ibland blir det dock en minus. Till exempel, när produkterna måste böja längs radier ungefär lika med deras tvärsnitt. En liten böjningsradie leder ofta till att elementet bryts.

Det leder till en stark inskränkning av tvärsnittet, och därmed patenen hos rören. Vid sprickplatsen förstörs de yttre och inre skikten av produkten delvis.

Ibland medför detta skador på det förstärkande skiktet och rupturen hos rörväggen.

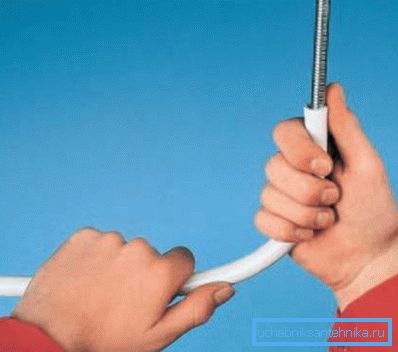

Var uppmärksam! Det är möjligt att bli av med de beskrivna problemen om en fjäder används för böjning av metallplaströr. Denna enhet säkerställer en jämn böjning av produkten, utan dess veckningar över hela vridradien.

1. Fjädrarna är tillverkade i par: enheten kombinerar de inre och yttre delarna. För varje diameter av rör producerade sitt eget par.
2. Instruktionen rekommenderar att man väljer fjädrar från platt snarare än runt tråd. En sådan anordning kommer att mindre förstöra det inre utrymmet för produkter gjorda av mjuk polyeten.
3. Insidan av anordningen har en konisk ände. Detta förenklar dess rörelse till vikområdet. Den andra sidan av våren har en slinga.
4. En ledning eller sladd håller fast vid det, med hjälp av enheten drar ut enheten efter användning.
5. Ytterfjädern på ena sidan har en förlängning som ser ut som en tratt. Den är utformad för att underlätta rörelse av verktyget till böjningsområdet.

Arbeta med enheten

Rör av metallplast har låg styvhet.

Denna kvalitet förenklar deras böjning.

1. Efter att ha utfört funktionen att böja röret till önskad vinkel kan du ta tillbaka den något. Så du släpper den inre våren och tar det lugnt bort utan att förstöra det inre polymerskiktet i produkten.
2. Placeringen av insidan av enheten kan inte kontrolleras visuellt. Därför bör du följa längden på den tråd som är ansluten till den. Denna parameter + längden på själva fjädern kommer att vara lika med önskat avstånd från rörets ände till böjpunkten.
3. Det är inte nödvändigt att böja alumoplasten omedelbart, men med hjälp av flera svängande rörelser. Detta kommer att se till att insidan av plasten inte tvekar, men kommer att fördelas jämnt längs böjningsradien.

Stålrör böjning

Böj stålelementet kan inte bara fabriksfästet för böjningsrör.

Det finns "populära" sätt att bearbeta objekt.

1. Säkra föremålet i en konventionell skruvmejsel.

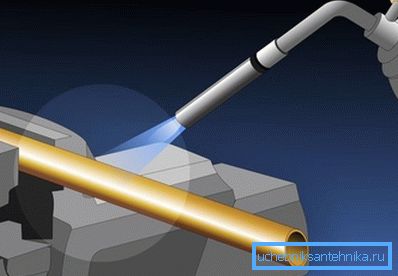

2. Värm vikten med en gasvärmare.
3. Du kan börja bilda önskad vinkel på produkten.

Var uppmärksam! Du kan ta reda på om röret är tillräckligt uppvärmt av sin färg. Om han blev scarlet, så är det dags att agera. Det bör varnas att metoden för uppvärmning inte är tillämplig för galvaniserade produkter.

Lite om hur man böjer ett profilerat rör (kvadratisk, rektangulär form) med en liten sektion.

1. Sand elementet.
2. Stäng ändarna med träpinnar.
3. Byt ut stöden under båda sidor av röret.
4. Börja försiktigt med en gummibollett i mitten av elementet, vilket ger den önskad form.

Böjning av fasta plaströr

Utrustning för böjning av plaströr kan också bytas ut med en enkel fixtur.

1. Gör en ram från fiberplattan för att ge elementet önskad form.
2. Sand arbetsstycket med emery duk.
3. På gjutmaskinen, gör ett silikonskal för plastdelen. Det behövs för att fixera röret på dornen och skydda produkten från skador.
4. Sätt i PP eller PE-röret i skalet.
5. Säkra det i trädborrningen.
6. Den resulterande strukturen inställd på gjutmaskinen.
7. Efter uppvärmning blir plasten mjuk och kommer att sätta sig på dornen, vilket ger den önskade formen.
8. Vänta 10/12 minuter.
9. Ta bort produkten från konstruktionen och vänta tills den kyls helt.

Priset på sådan korrekt bearbetning kommer att vara mycket liten.

slutsats

Efter att ha behärskat den erhållna informationen kommer du att lära dig att böja i rörets levnadsförhållanden. De kan vara gjorda av olika material och ha en annan diameter. Videon i den här artikeln hjälper dig att förstå invecklingarna i processen.
