Rörbensaren - egenskaper hos verktyget och egen produktion
Ofta när man utför olika arbeten i landet eller i garaget är det nödvändigt att böja röret runt en viss cirkel för att få rätt geometrisk form. Ett sådant resultat kan endast uppnås med hjälp av ett specialverktyg, men det blir dyrt att köpa en enhet för flera operationer. För att hjälpa till med att lösa det här problemet, kommer vi i denna artikel att se hur man gör en pipbender själv.
Utrustningens egenskaper
Syftet med enheten
Vid tillverkning av olika metallkonstruktioner, som lusthus, växthus, staket, trädgårdsmöbler mm är profilrören mycket populära eftersom de är slitstarka, slitstarka och prisvärda material. Emellertid kräver tillverkningstekniken hos några av dessa konstruktioner att rören böjs i en viss radie eller i en viss vinkel. Dessutom kan böjning krävas vid installation av rörledning.

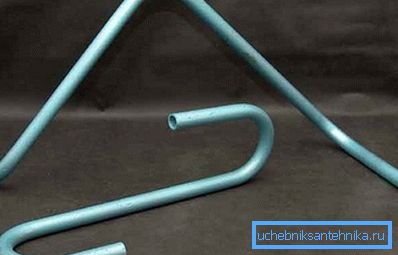

Det är omöjligt att utföra en sådan operation med händerna, men rörbenken tillåter dig att klara av arbetsuppsättningen utan svårigheter. Med det kan du böja rören i en vinkel från 0 till 180 grader. Ofta används i sådan utrustning elektromekanisk eller hydraulisk drivenhet.
Jag måste säga att det här verktyget är ganska mångsidigt, eftersom det låter dig böja olika typer av rör:
- Boiler rum;
- gas;
- vatten;
- Profil, etc.
När det gäller materialet kan de göras från:
- Har blivit
- koppar;
- aluminium;
- Metall och plast.
Den enda rördiametern får inte vara mer än två tum. Som ett resultat är omfattningen av detta verktyg väldigt omfattande.
I synnerhet används den:
- I pannrum
- Bensinstationer;
- Vid installation av värme- och rörsystem, etc.
Typer av armaturer
Innan du fortsätter till tillverkningen av verktyget, överväga vilka typer av rörbenders det finns:
| manual | Konstruerad för att utföra sådana operationer som böjning av ringar och bågar med olika radier. Dess vikt är vanligtvis liten, vilket gör att du kan transportera verktyget till arbetsplatsen med metallkonstruktioner. Priset på en sådan produkt är inte relativt hög. Verktyget kan arbeta med profilerade rör med ett tvärsnitt på upp till 4x4 cm och runt, med en diameter upp till 3x3 cm. |

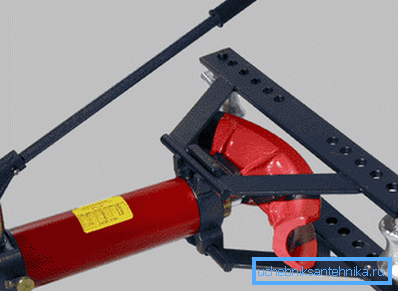

| Manuell hydraulisk | Det här verktyget har en hydraulisk installation som ökar operatörens kraft. Som ett resultat kan rör med stor diameter böjas. Fixturen rekommenderas för installation och demontering av gasledningar och vattenrör. |

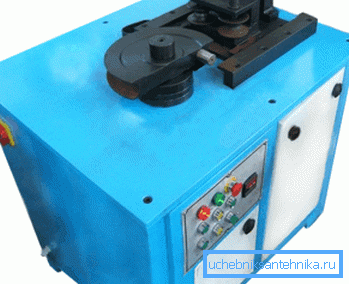

| elektriska | Används för att arbeta med rör på produktionsskala. De tillåter att böj profilerade produkter med ett tvärsnitt upp till 80-40 mm. Diametergränsen för rundrör är 30 mm. En egenskap hos dessa produkter är hög prestanda och tillgången till ytterligare funktioner, såsom kontroll med knappar eller fotpedaler, roterande i båda riktningarna, etc. |
Dessutom skiljer sig alla befintliga verktyg när det gäller driftsförhållanden för:
- Manuell - Används för hemmabruk eller direkt på rörets installationsplats.

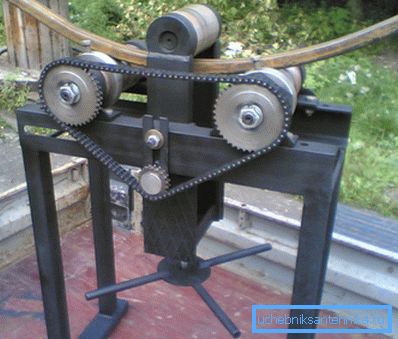

- Stationär - är maskiner som används i företag där rörböjning är en del av processen.
Tips! Om du behöver få en stor radie av röret, till exempel för tillverkning av ett välvt växthus, knackar du ned brädor och skär en halvcirkel av önskad radie. Därefter kan du gå runt röret med egna händer runt den här enheten.
Verktygstillverkning

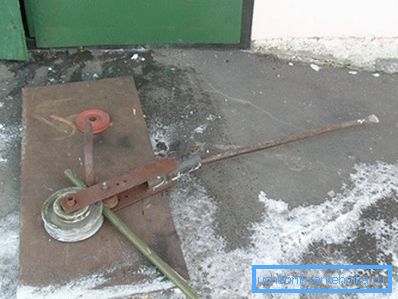

Det är ganska enkelt att göra en enkel böjningsenhet.
Det enda du behöver är några VVS-färdigheter, liksom ett verktyg:
- Svetsmaskin;
- bulgarian;
- Roulette och penna.
När det gäller material behöver du flera metallplåtar med en tjocklek av 3 och 10 mm, liksom flera stålstänger.
Så ser instruktionen ut så här:

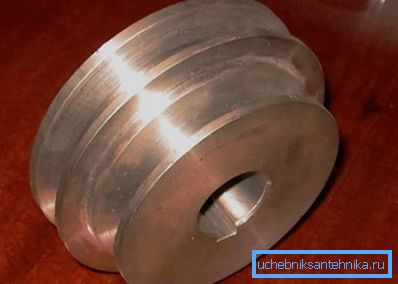

- Det första steget är att förbereda remskivorna. För att göra enheten universell, dvs. För rör med olika diametrar borde man använda två tripplar, ett par för halv tums rör, ett par för tumrör och ett par för tre fjärdedelar. Omedelbart måste jag säga att att köpa sådana remskivor inte fungerar, så de måste beställas i verkstaden.
På varje sida av hjulet borde det finnas ett urtag i det som motsvarar halva rörets diameter. Den stationära valsen ska ha en minsta diameter, eftersom den beror på minsta böjningsradie.

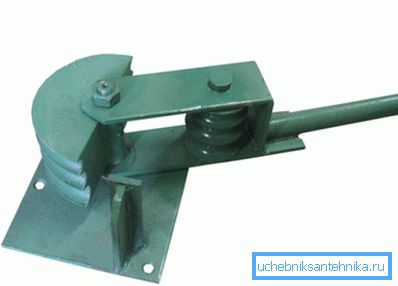

- Därefter måste du göra en bas av metall med en tjocklek av ca 10 mm, vilket är en fyrkantig platta med hål i hörnen för att fästa i bordet.
- Sedan i mitten av plattan är det nödvändigt att installera genom svetsning av en stift, vars diameter skulle motsvara den inre diameteren av den lilla trippelskivan.
- När sängen är klar är det nödvändigt att utföra vridmekanismen. För att göra detta måste du först och främst koka den U-formade delen av två metallplattor. Höjden på delarnas ben måste motsvara diametern hos den lilla och den stora remskivan, så att en stor rörlig remskiva och hälften av den stationära viljan passar fullständigt i detta avstånd.
- Ett handtag om 25 cm långt är svetsat till toppen av delen. Ett rör som fungerar som en hävarm kommer senare att sättas på detta handtag.
- Därefter installeras en stor pinne på kanten av delen, som är fast med krukstift. Den lilla remskivan sätts på bottenstiftet med hela strukturen.
- Nu är det bara att lägga tonvikten - för det här är en ytterligare stift svetsad och en remskiva sätts på den.
Detta avslutar tillverkningsprocessen. Nu är det bara att fixa verktyget på bordet, och du kan börja böja rören.
Tips! För att förhindra att röret flattar under böjningen ska det fyllas med sand och ändarna ska hahackas med choopy.
slutsats
Gör din egen manuell rörbender kan varje hemmaester. Självklart kommer denna operation att ta lite tid, men det här verktyget är verkligen användbart, och det kommer säkert att vara till nytta på gården mer än en gång.
Från videon i den här artikeln kan du få mer information om detta ämne.
