Rörbänk eller maskin för att rulla ett profilrör med egna

Förvärv av ett privat hus eller landplot är sällan förknippat med viljan att tillbringa helgen passivt. Det kommer att ta lite tid och ett växthus täckt med polykarbonat kommer att dyka upp på tomten, och en fin visir kommer att installeras ovanför husets veranda, som kan skydda mot regndroppar och den brännande solen.

Ramverket för sådana viktiga och nödvändiga strukturer blir ramverket skapat av böjda formade rör. Tja, för att få en böjning av en given radie och form, behövs en rörbender. I den här artikeln kommer vi att prata om hur man gör en liknande maskin för rullande rör, utan vilka hemmamästaren inte kan göra.

Vad är en rörbender och varför är det nödvändigt?

En profilrörsvalsmaskin eller en rörbensare är en teknisk anordning som tillhör de verktyg och mekanismer som används för att arbeta med valsade metallprodukter. Med det kan du enkelt böja profilen för det vanliga rörmaterialet enligt en given radie. Dess främsta fördel är möjligheten att böja ett antal produkter med samma radie.

Var uppmärksam! Böjda rör kan användas för installation av rörledningar som transporterar varmt eller kallt vatten samt skapande av ramar av olika slag och former som ofta används vid konstruktion.

Många undrar varför trugobib behövs. Det verkar stärka ena änden av röret och dra åt en annan. Men i själva verket är inte allt så enkelt.

Denna metod kommer att leda till följande konsekvenser:

1. Oförmågan att kontrollera radien;
2. Genom att böja produkten på detta sätt skapar du en spänningskoncentrationszon och därmed sänker styrkan i strukturen.
3. Minskad konstruktionslängd.

Rörbensaren är helt enkelt nödvändig för hantverkaren, så för många är frågan om vad priset på en sådan maskin är, eller huruvida det är klokt att göra det själv.

Hur man väljer?

Vid förvärv av ett instrument för eget bruk bör varje mästare styras av principen om hans rimliga behov.

Rådet. Verktyget med vilket rören rullas måste utföra sina funktioner korrekt utan att kräva extrakostnader från ägaren.

Kriterier för att välja en sådan mekanism:

1. Typ av drivenhet Valet görs beroende på rörens dimensioner, förväntad mängd arbete och verktygets intensitet.
2. Maximal geometriska parametrar för de bearbetade profilprodukterna;
3. Maskinens princip, beroende på detaljerna för de utförda åtgärderna.

En annan viktig faktor är storleken på maskinen själv. Baserat på platsen på skrivbordet eller i ett separat hörn kan du välja ett stationärt multiverktyg.

Rörböjningsanordning

Huvudsyftet med denna typ av verktyg är rullningen av ett formade rör, dvs att ge den önskade formen till ämnet.

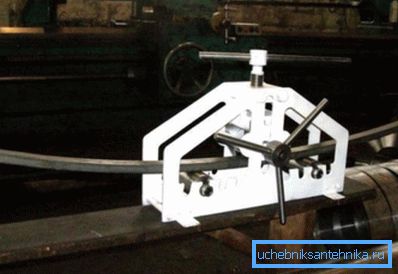

Den vanligaste bland hantverkare är exakt trevalsversionen av maskinen med en manuell drivenhet. Denna enhet är en triangulär utformning av tre rullar lika med bredden av arbetsstyckets tvärsnitt.

Rullarna som ligger vid basens struktur är sammankopplade med hjälp av en kedjedrivning. Den övre valsen är en del av en skruvmekanism med skruvklämma eller tryck.

Denna övre rulle kan fram och tillbaka i vertikal riktning.

1. Röret placeras på de nedre rullarna och pressas mot den övre som är ansluten till skruvmekanismen;
2. När man vrider handtaget producerar mästaren en broach;
3. Vidare ökar trycket genom att dra åt spännskruven i flera varv, utan att ta bort arbetsstycket från bruket.
4. Arbetsstycket återges.

Den beskrivna cykeln bör upprepas tills röret har önskad form.

Typ av benders

Trots att enheten verkar ganska enkel finns det ett stort antal strukturer av detta slag. Enligt vissa grundläggande funktioner är de indelade i följande kategorier.

Enligt typ av enhet kan maskinen för profilrör vara:

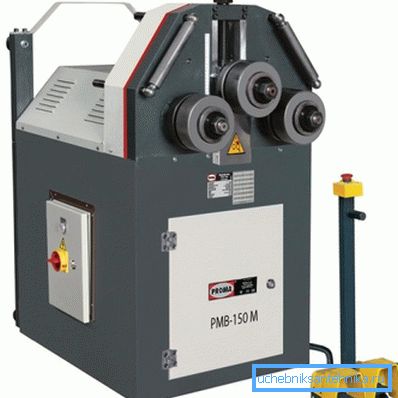

• elektromekaniska. Enheten för en sådan anordning är en konventionell eller stegmotor. Dessutom förbinder den vanliga genom den nedre växellådan, vilket gör det möjligt att jämnt sträcka de ansträngda ansträngningarna i tid för att uppnå högkvalitativ böjning.

Var uppmärksam! En elmotor kan driva en rullande verktygsvals eller ett spaksystem av en dorn-typmaskin.

• hydraulisk. En kraftfullare version av designen med en manuell enhet. Användning som en spännmekanism hos hydraulcylindern reducerar den ansträngning som krävs för böjning;
• manual. Den vanligaste typen av mekanism, som vanligtvis är närvarande i varje mästers verkstad och en bra mästare.

Var uppmärksam! Uthyrning av arbetsstycket och skapandet av downforce produceras endast av den kraft som operatören tillämpar.

Enligt böjningsmetoden kan valsar klassificeras enligt följande:

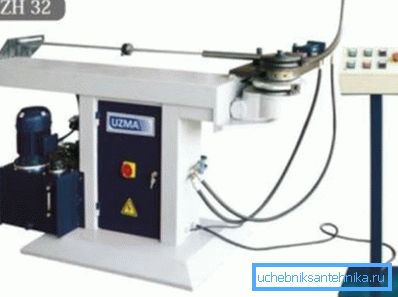

• arbor - Som regel industriell tillverkning. Oftast är det möjligt att träffa elektromekanisk eller hydraulisk. Fördelarna med denna design inkluderar den kvalitativa deformationen med en liten given böjningsradie;

• segment - Att arbeta med tunnväggiga rör av mjuka metalltyper. Vanligtvis används av rörmokare och tillverkare av värmesystem. Består av två hävarmar med hållare för böjda produkter. I stället för den svängbara armen sätter dornen med önskad radie. Böjningen i detta fall görs efter installationen av röret med hjälp av knoppmetoden;

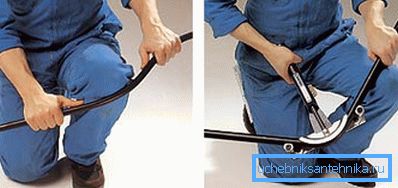

• vår - är en tät fjäder med en viss diameter, i vilken ett rör passeras. För högkvalitativ böjning måste du ha stor erfarenhet. Vanligtvis används av luftkonditioneringsapparater;

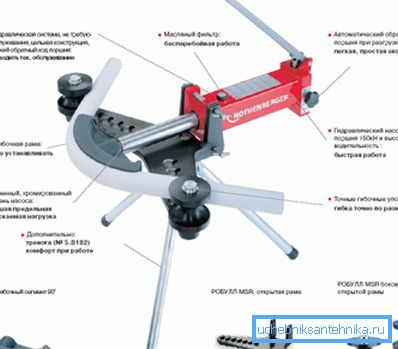

• armborst - Används för deformation av tunna väggar av koppar, aluminium och stål. Det är en T-formad struktur, över vilken rörhållarna är fixerade och i mitten är en rörlig spak med utbytbara dornar. När du trycker på handtaget, sträcker spaken och spärrmekanismen gör att du gradvis kan öka böjkraften.

Gör det själv

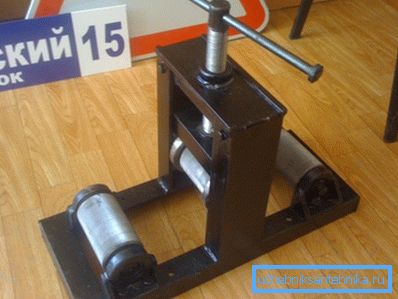

Till exempel kommer vi att överväga instruktionerna för att skapa en trevalsenhet av manuell typ:

1. I kroppens roll kan du använda stålplåt 3 mm tjocka, vilka är markerade med en enkel penna;
2. Rullar kan vara gjorda av kabelskivor utrustade med lager
3. Sätet för valsen borras med en vanlig elektrisk borr;
4. Motsatt valsen är en tillräckligt hög mutter svetsad högst upp, som kommer att vara en del av klämmekanismen;
5. U-formad del är svetsad, utrustad med monteringshål för rullskruv. En svetsad bricka är ansvarig för att lyfta tryckrullen.

Sammanfattningsvis

Kallvalsrören gör det möjligt att effektivt böja produkter av olika typer och storlekar. Genom att bygga dig själv eller köpa en sådan enhet och installera den i din egen verkstad kan du vara säker på att byggandet av ramar av även de mest bisarra formerna inte längre kommer att vara ett problem för dig.

Med hjälp av ett sådant verktyg kommer du att göra en växthusram, en originalskur och någon annan konstruktion du behöver.

Och videon i den här artikeln kommer att avslöja dig ännu mer nyanser att bygga ditt eget verktyg.
