Rörbänare för rör hemma

I arbetet med att arbeta med rör är det ofta nödvändigt att lägga rörledningen på svåråtkomliga ställen där det inte är tillräckligt med direkta produkter. I sådana fall finns det ett behov av krökta och krökta element som inte är tillgängliga i hårdvaruaffärer, och hur kan det vara, frågar du?

Det enklaste och mest prisvärda sättet att lösa ett problem är att använda ett specialverktyg - en rörbender som vi kommer att diskutera i vår artikel.

Rörböjningsverktyg

Rörböjningsanordningar kan vara:

• hydraulisk - Den kraftfulla rörbenen för stålrör kan hantera produkter med stor diameter, som ofta används i industriella anläggningar.
• mekaniker. Detta verktyg har en genomsnittlig effekt.
• handen. De används för produkter med en diameter upp till 50 mm och profilerade med ett tvärsnitt på upp till 40 mm.

OBS! Använd den manuella rörbensaren för tunnväggiga rör inte överdriv det, eftersom produkterna inte har hög tryckhållfasthet och krökning. Och vi vet alla att även en liten spricka är ett förbud att använda.

Dessutom skiljer sig dessa verktyg också i det material från vilket produkterna som ska böjas är gjorda:

• Hydraulisk eller mekanisk rörbockare för rör av rostfritt stål.
• Den manuella rörbenen för metallplaströr.

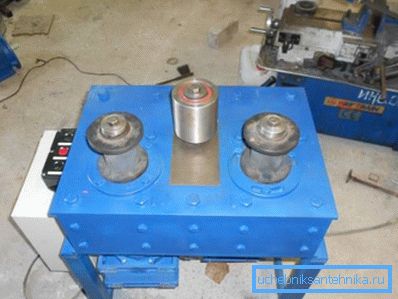

Var uppmärksam! En anordning för att ge olika former till rörledningselementen kommer inte att vara lämplig för profilrullning.

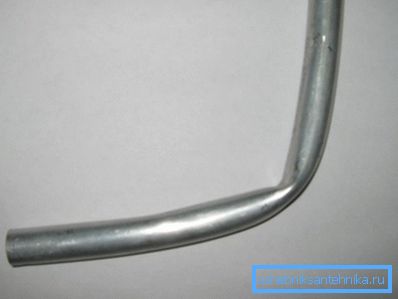

Vid första anblicken är den enkla processen att böja produkter faktiskt ganska komplicerad, så du måste utföra det med största försiktighet för att förhindra följande fel:

• Krossning av materialet, vilket resulterar i en minskning av rörets inre diameter och följaktligen minskad permeabilitet. Och bildandet av blockeringar på sådana platser leder till reparationer och investeringar för att återställa effektiviteten i avloppssystemet.
• Sträckning och gallring av rörväggen, som påverkar dess hållfasthet, minskar det maximala tillåtna trycket.

Var uppmärksam! Korrekt valda verktyg för varje enskilt fall kan du kvalitativt utföra böjning av produkter enligt angivna parametrar. Med ett sådant verktyg kan du optimera placeringen av kommunikationen i byggnaden, effektivt med hjälp av lokalerna och utan att skada rörledningens prestanda.

Varje rörbender kan köpas i stormarknadens byggnadsavdelningar, har lagt ut en snygg summa för den, eller du kan göra det själv.

Verktyg för böjningsrör

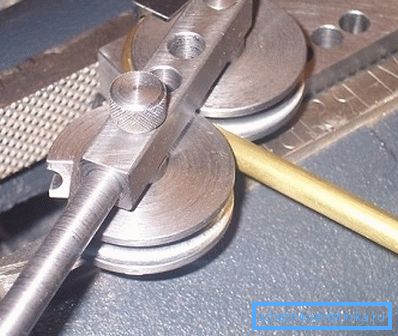

Rörbenderens konstruktion är ganska enkel - det här är två bearbetade remskivor:

• En av dem är permanent fixad.
• Den andra roterar i omlopp runt den första på ett avstånd som är lika med rörets diameter som böjs.

Funktionsprincipen för anordningen orsakar inte heller svårigheter - produkten läggs mellan remskivorna och, genom att flytta en fritt roterande remskiva, böjer sig längs en given radie.

Hemlagat verktyg

Gör en hemlagad rörbender för ett runt rör, omedelbart ta hand om sin mångsidighet, det vill säga möjligheten att böja produkter med olika diametrar.

Därför är det nödvändigt att förbereda inte ett par remskivor, men tre par, åtminstone (längst ner på röret som går på gården):

• Ett par för en halv tums diameter.
• En annan - på 3/4 rör.
• Den tredje beräknas på en tums diameter.

Du behöver inte köpa nödvändiga remskivor, så om du inte är professionell turner, beställ dem i närmaste verkstad.

Nyanserna med att mala huvuddelarna på rörbenen är följande:

• För tillverkning av en remskiva är det viktigaste att observera spårets radie och djup.
• Ändarna av varje hjulpar ska ha ett snitt liknande en halv rörsektion.
• Förhållandet mellan diametrarna hos delarna är också viktigt. Den stationära remskivan bör vara mindre, eftersom den minsta radie av den möjliga böjningen beror på den. Diametern för den andra (rullande) överskrider storleken fast inte mindre än två gånger.

För din information! Priset på svängningsarbeten är lågt, så det påverkar inte den sista kostnaden för verktyget.

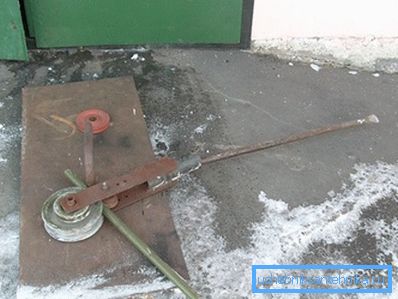

Vidare instruktionen av oberoende åtgärder på anordningen av rörböjningsmaskinen:

• Grunden för montering av remskivor kan tjäna som en fyrkant, skuren från tjockväggig (minst 10 mm) plåt. Det borde omedelbart borra fyra hål för fästning på bänkskivan i verkstaden. Eller svets torget till en gräv och betongpole från ett rör med en diameter på 100-150 mm.
• I mitten av plattan svetsar vi en stift med en diameter som är lika med den inre diametern på den mindre remskivan. Den andra vertikalen kommer att fungera som en stoppare för den böjda produkten.
• Nästa steg är skapandet av en vridmekanism. Från den tjocka stålremsan 50 mm breda, är det nödvändigt att svetsa bokstaven P. Höjden på vår P-ki ska vara lika med summan av diametern hos den stora rörcirkeln och hälften av den stationära diametern. För sina fästelement i P-ke borar vi hål, avståndet mellan fötterna på P-ki bör något överstiga skivans tjocklek.
• Vi svetsade ett handtag ca 250 mm långt till toppen av den här delen. Röret som sätts in i det kommer att fungera som en spak under böjningsprocessen.

• Vi samlar alla detaljer. Den lilla remskivan sätts in i P-ki och monteras på ramen tillsammans med den, en stor fix med stiften och vår pipbender är klar.

Tips! För att undvika fel i böjningsplatsen, säkra dig själv och tampa röret med sand och för att underlätta böjning av tjockväggiga produkter med stor diameter - värma dem.

Olika sätt att böja rör

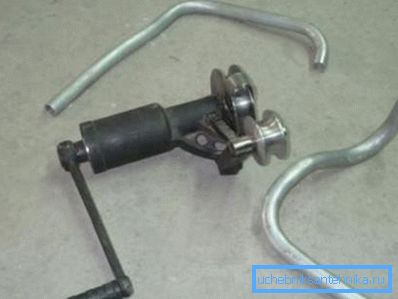

1. Rörbänaren för aluminiumrör som, i själva verket, och den manuella rörbenen för kopparrör kan vara flera typer:
2. Lever.
3. I form av en armbåge.
4. Hydraulic.
5. Electric.

1. Ett intressant alternativ - fjäderrörsbärare för kopparrör. Det är en högkvalitativ stålfjäder med en trattformad förlängning på ena sidan för enkel dressing / lyftning. Röret placeras inuti våren, då böjning utförs. Det hållbara materialet på våren på samma gång tillåter inte att röret bryts och krossas.
2. En liknande fjäderrörbensare används också för metallplaströr, de skiljer sig åt på de applicerade krafterna.

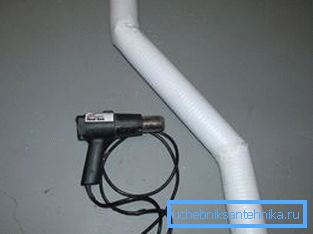

3. Plastprodukter böjs genom upphettning vid böjen - för detta kan du använda en byggtork.

slutsats

Behovet av att använda ovanstående verktyg är obestridligt i de fall där ledningen av rörledningen är omöjlig på grund av befintliga hinder. Den används också för värmeelement, till exempel för en hemgjord handdukstork.

I den presenterade videon i den här artikeln hittar du ytterligare information om detta ämne.
