Rör kranar och andra verktyg för manuell gängning

Vilken typ av verktyg är en rörpinne? Hur skiljer sig plattan från skruvmatrisen, och vredet skiljer sig från spärren? Hur skärs den inre eller yttre tråden med egna händer? I vilka fall är föredragna gängade anslutningar för vattenförsörjning, och när - svetsas? I artikeln kommer vi att försöka svara på dessa frågor.

definiera

Först definierar vi terminologin:

• Kranen är en anordning för skärning och svepning (rengöring från scoring, rost etc.) av inre tråden. I vårt fall - rör.

Användbar: rörtråden skiljer sig från metriska, eftersom dess storlek inte kännetecknar den faktiska diametern av åsarna eller hålrummen, men den villkorliga passagen (DU) på det bifogade röret eller fästet.

• Munstycke - yttre gängningsverktyg, gjord i form av en karbidmutter med öppningar för spåntagning.
• Klupp skiljer sig från plattan eftersom den består av flera separata sektorer. Varför behöver du det? Faktum är att hårda legeringar och höghastighetsstål som används vid tillverkning av riflade verktyg är mer än dyra. Under tiden krävs styrka och hårdhet endast för åsarna som direkt skär tråden; Resten av plattan kombinerar bara några åsar ihop. Vid en dö, överförs denna funktion till hållaren.

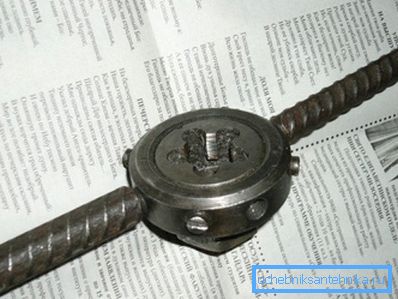

• Vorotok - ram för kran eller dörr, utrustad med ett par handtag, som används som spak. Gör att du kan klippa tråden utan några extrafunktioner.

• Hållaren (dornen) är helt enkelt en rund eller sexkantig vred utan handtag.. Varför behövs det? I praktiken är vvs inte ovanligt när tråden måste skäras inte i en skruv eller klämma, utan direkt på fodret eller stigaren mot väggen. Handtagen kommer att förhindra att verktyget vrider och dornen kan roteras med en vanlig gasnyckel.

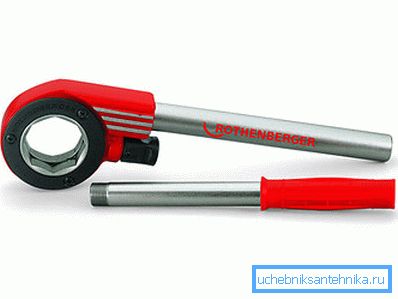

• Ratchet - knopp med ett handtag, dubbelkropp och omvänd koppling. Det låter dig också klippa tråden mot väggen. Till skillnad från dornen, på vilken gasnyckeln lämnar en teaser, får spärren under arbetet inte mekanisk skada, och det är mycket bekvämare att använda den.

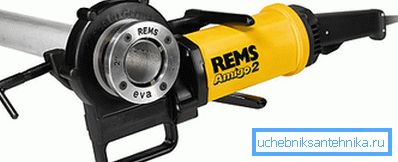

Det är nyfiken: På marknaden hittar du elektriska rörpluggar som gör att du kan göra utan fysisk ansträngning. Röret är fastspänt med sitt eget klämverktyg; skärverktyget drivs av en elmotorer med låg effekt via en växellåda. Verktyget är ganska bekvämt att använda, men priset - från 20 till 80 tusen rubel - gör köpet lämpligt endast för proffs.

Detaljerad beskrivning

tap

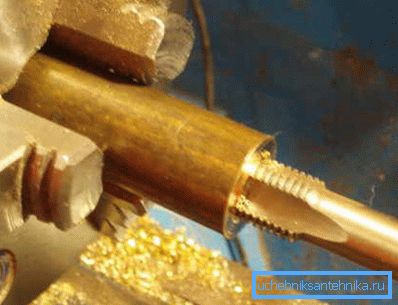

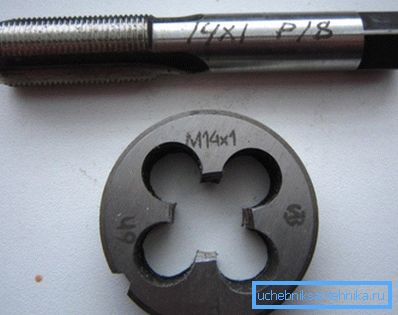

Externt liknar verktyget en vanlig bult, som slutar inte med ett lock, men med en kort ruta. Vid början av tråden minskar åsarnas storlek, vilket säkerställer en smidigaste insats med minimal ansträngning. Kranen är utrustad med längsgående spår, avledande marker.

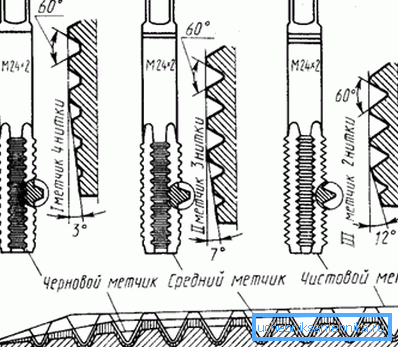

Som regel används en uppsättning av två eller till och med tre verktyg. När man till exempel skär en halv tums tråd, passerar den framtida kopplingen (borrad cylindrisk korg) först ett grovt rör på 1: 2 och sedan efterbehandling. Vid skärning i ett passager ökar verktygsslitaget, och trådkvaliteten är mycket värre.

dö

Förutom att verktyget är utformat för yttre gängning, skiljer sig plattan från kranen av en annan funktion: tråden är skuren i ett pass.

Hur ser en dö ut? Om en 1 1: 2 rörkran ser ut som en en och en halv tums bult, så motsvarar motsvarande munstycke förutsägbart en en och en halv tums karbidmutter. Det skiljer sig från en vanlig mutter med en tråd med samma släta (koniska) tillvägagångssätt och flera genom kanaler för chips.

Användbar: Inmatning (konisk) En del av plattan har en längd på 2-3 varv. total tjocklek motsvarar 8 till 10 varv.

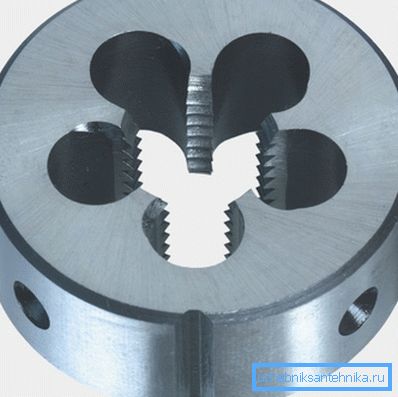

På den yttre cylindriska ytan av munstycket finns flera koniska fördjupningar, mot vilka skruvarna fixar den i hållarstöd.

gänghuvud

Vi har redan beskrivit sin grundläggande skillnad från en dö: snedställen är fästa endast med en dorn och kan förändras när de skadas oberoende av varandra.

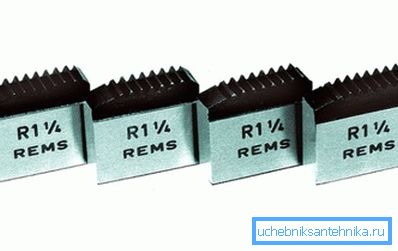

Det är användbart för en potentiell köpare att bara känna en subtilitet: Om formens ytterdiameter är strikt reglerad av GOST 9740-71, enligt vilken de är gjorda, kan skärverktygen ha en annan form och fixas på olika sätt.

När du köper en ersättare är det bättre att vara uppmärksam på produkterna från samma tillverkare som gjorde dornen. Annars är en situation möjlig när sneddarna helt enkelt inte faller på plats.

Rörgängor

I allmänhet saknar information om rörtrådar för en låssmed inte mycket praktiskt värde.

Men för pedagogiska ändamål presenterar vi några intressanta fakta.

• Det finns cylindriska och koniska rörtrådar. All VVS-utrustning är konstruerad för att använda cylindriska trådar, och avsmalnande krävs huvudsakligen i högtrycksrörledningar.
• Vid diametrar större än 6 tum är rören svetsade eller förenade med flänsar.
• Trots den stora variationen av nominella diametrar ger reglering av skärningen av rörcylindriska trådar GOST 6357-81 endast fyra trådhöjder.

Referens: Engelska tummen är 2,54 cm. Följaktligen är röret 2 1: 2 konstruerat för gängning kompatibel med rör med en villkorlig passage på 2,5x2,54 = 6,35 cm (63 mm).

• Bindning av nominella diametrar av rörgängor till det metriska mätsystemet regleras även av ovannämnda standard. Här är en lista med några storlekar:

Tråd eller svetsning

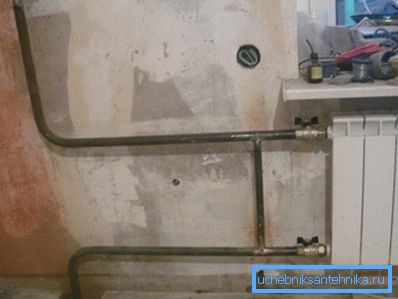

Risers och liners av värme och vattenförsörjningssystem har en nominell diameter, klart mycket mindre än 6 inches. Följaktligen kan för installation av föreningar användas som svetsning och tråd.

Självklart spenderas mindre tid på svetssidan: en erfaren slingare spenderar inte mer än 10 minuter på en stötfog; gängning, montering och tätning av foget kommer att kräva minst tre gånger så länge på avsevärt större utgifter av ansträngning.

När gängade anslutningar motiverar sig själva:

• Om du har problem med att transportera verktyget. Det är uppenbart lättare att ta med en skylt med en hållare och ett par gasnycklar till dacha med kollektivtrafik än en elektrisk svetsapparat, och ännu mer - ett par cylindrar och en uppsättning slangar med ficklampa.
• Om det behövs, gör anslutningen hopfällbar. Ett typiskt fall är en sgon efter en ventil på ett stålvattenrör. Förr eller senare måste ventilen bytas ut, och rören måste rengöras av mineralfyndigheter. förmågan att göra detta arbete utan svetsning är en bestämd fördel.

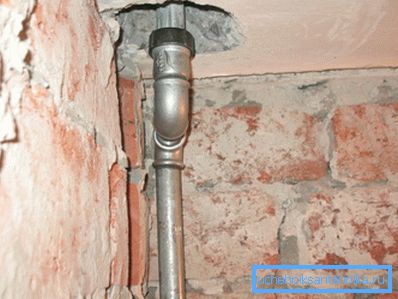

• Slutligen har trådarna inga alternativ om galvaniserade rör används för montering av kommunikation. Faktum är att svetssömmen bryter mot det tunna zinkskiktet, vilket gör galvanisering värdelös: korrosion förstör sömmområdet med samma hastighet som vid användning av VGP-rör i svart stål. Men med trådarna förändras situationen radikalt: zinkskiktet förblir intakt, vilket medför att pipelineresursen ökar många gånger. Författaren har kunnat öppna de galvaniserade värmetornen monterade på trådarna efter ett halvt sekel av driften; om den översta flerskiktsmålingen förhindrade att bedöma rörens tillstånd visade den interna undersökningen att de inte skiljer sig från nya.

Hur man skär en tråd

intern

Antag att vi har en borrad stålprofil för en 32 mm (1 1/4 tum) DU-koppling. Vi måste göra det till en färdig koppling.

Hur man gör det här jobbet?

1. Kläm arbetsstycket i en speciell klämma med ett diamantformat klaring mellan käftarna.

Observera att användningen av en vice i detta fall är oönskad. Komprimerad från båda sidor av arbetsstycket deformeras, blir ovalitet.

1. Sätt i det grova röret 1 1: 4 tum i ratten.
2. Smörj arbetsstyckets inre yta. Smörjning kommer att minska motståndet vid skärning och minska sannolikheten för poäng. Vilken typ av smörjmedel som ska användas är detsamma: Olja för symaskiner, autol, fett och jämnt dieselbränsle är lika passande för våra ändamål.
3. Vi ställer avsmalningen strikt längs axelns framtida koppling, trycker den mot maximal ansträngning och vrider den utan att störa positioneringen och utan att lossa trycket. Skärning utan att trycka på kranen till delen är möjlig endast efter 2-3 kompletta varv. om du försvagar kraften tidigare kommer den första strängen att slits av.
4. Efter att ha passerat kopplingen med en grov kran, ta bort vredet och ta bort det från andra sidan. Upprepa operationen med medelstora och fina kranar.

Vad gör du om du bara har den vanliga vice:

1. De klämmer fast skaftets skaft.
2. Billetet är fastspänt med en gas (pip) nyckel och sitter på dess ingång.
3. Ytterligare operationer är identiska med de som beskrivits ovan.

Nyttigt: Om kranen endast används för gängning av begagnade beslag, räcker det med att bara ha ett efterbehandlingsverktyg i din samling.

extern

Här innefattar trådskärningsinstruktionen beredning av tillvägagångssättet för plattan. För att skärningen inte kräver en alltför stor klämkraft bör en avfasning skäras från utsidan av röret i en vinkel av ca 30 grader mot sin axel.

Tänk på hur du kan förbereda ett samtal, så att säga, i fältet:

• Torka runt kanten av rörkvarnen med en cirkel på metallen.

• Göra samma jobb med en handfil.
• Slutligen, i avsaknad av ett verktyg, kan rörets kant med en liten skicklighet helt enkelt komprimeras med en gasnyckel. Den huvudsakliga subtiliteten i denna operation är att inte överdriva den och inte ge ovaliteten i röret.

Vad gör man nu:

1. Den yttre ytan av rörets kant spolas igen.
2. Plattan pressas mot ändytan strikt vinkelrätt mot rörets längdaxel. Klämkraften upprätthålls tills 2-3 kompletta varv är gjorda.
3. Nästa är ett enkelt mekaniskt arbete: en matris jagas längs ett rör tills en tråd av önskad längd erhålls. Skarpt ökat motstånd betyder skurvågor; i detta fall drivs plattan tillbaka en tur, flisorna avlägsnas och ytan är smurt.

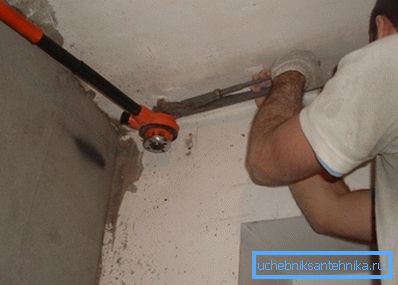

Vid skärning av en yttre tråd direkt på stigaren eller fodret finns en subtilitet. Röret på vilket tråden skärs hålls nödvändigtvis av gasnyckeln så att kraften på den kompenserar för vridmomentet som uppstår vid skärning.

Faktum är att det är mycket lättare att riva fodret från stigaren eller stigaren från grannens batteri än det kan tyckas: hävarmen gör att du kan utveckla en mycket stor insats. Dessutom lämnar tillståndet hos rören själva i det gamla bostadsbeståndet ofta mycket att önska.

slutsats

Vi kommer att överväga vår bekantskap med verktygen för manuell bearbetning och bearbetningsteknik. Som vanligt kommer videon i den här artikeln att erbjuda läsaren ytterligare information. Lycka till!
