Rör deflektor - vad det är och varför det behövs

Långt från alla vet vad en deflektor är, men alla märkte huvar i form av ett paraply över skorstenarna i vissa hus. Denna design kallas "deflector", vilket betyder "reflektor". Därefter tar vi en närmare titt på det här elementet i skorstenen, dess syfte och överväg hur man gör en sådan enhet själv.

Varför behöver du en deflektor

Utformningen av deflektorn är ganska enkel - oftast består den av ett kort rörskal med ett paraply, som sätts på skorstensröret. Avböjaren kallas också en vindruta eller röklåda (ta reda på hur avloppsröret byts ut).

Var uppmärksam! Häften har inte bara en praktisk funktion utan är också ett gammalt arkitektoniskt element. Några varianter av hans prestation till denna dag är fortfarande ett verkligt konstverk.

När det gäller dess praktiska syfte är skorstenen främst avsedd för att öka tryckkraften, genom att avböja luftflödet. Därför är dess namn "reflektor". När vinden återspeglas visas en lågtryckszon framför skorstenen, vilket resulterar i ökad tryckkraft.

Studier har visat att med hjälp av även den enklaste skorstenen ökar effektiviteten hos eventuella skorstenar med 20 procent, och dess effektivitet beror inte på vindriktning och andra förhållanden.

Men det här är inte den enda funktionen, det är vettigt att installera deflektorer på skorstenar av andra skäl:

• Skyddar skorstenen från nederbörd.
• Förhindrar att skräp kommer in i röret.
• Förhindrar uppkomsten av levande varelser.
• Skyddar takmaterial från flyggnistor.

Typer av deflektorer

Dominic kommer nyligen i alla slag.

De kan skilja sig från

• Cap form;
• design;
• Material från vilka är gjorda etc.

Därför ytterligare bekanta med deras art.

form

Nu har kepsar av följande former den största populariteten:

• Med en platt hatt;
• tält;
• Med en halvcirkelformad keps;

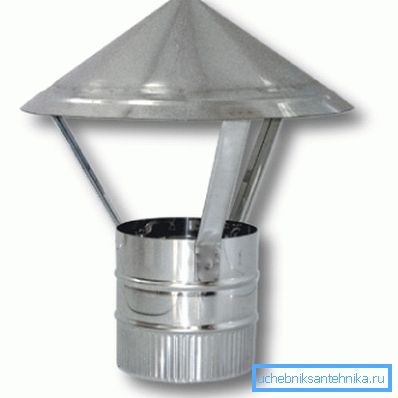

• kon;

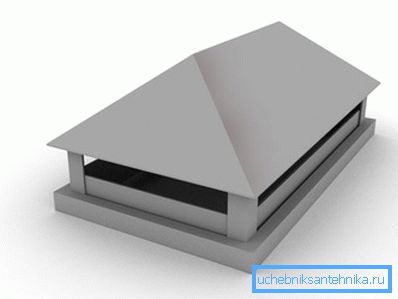

• Gambrel.

Tips! Valet av deflektor beror till stor del på byggnadens arkitektur, till exempel används kopparavledare med en platta keps på hus i modern stil. På moderna byggnader ser lock med halvcirkelformat lock bättre ut.

material

Vad gäller materialen för skorstenarna är de oftast gjorda av galvaniserat järn. Men nyligen finns det produkter som omfattas av emalj eller till och med ett lager av plast.

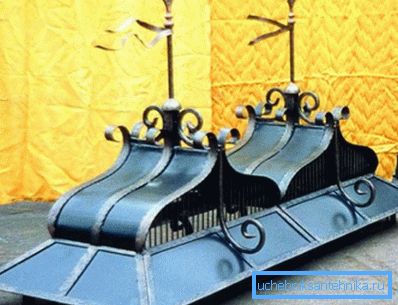

Mindre vanliga kopparflyuharki. Som takets dekoration brukar man använda smidda produkter, som kan ha olika former. Naturligtvis kan priset på designer flyuharok vara mycket högt.

utformning

Utformningen av dessa enheter, det finns en hel del, de mest populära nyligen är följande:

• TsAGI;
• Deflector Grigorovich;
• "Rökand";
• Öppna Astato;
• Sfärisk med rotation;
• Runda "Voller";
• Star "Shenard".

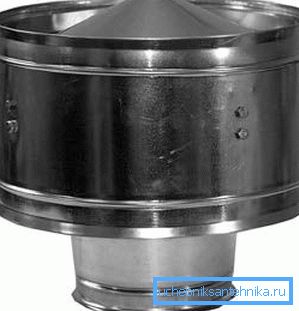

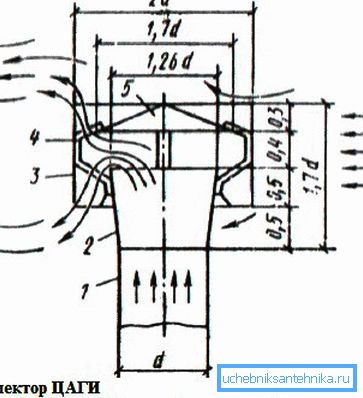

Den vanligaste ventilens avledare är en Tsagi skorsten, därför, överväga, som ett exempel, dess struktur.

Så består denna konstruktion av följande element:

• inlopp;
• Deflektorhus;
• diffusor;
• parentes;
• Paraply.

Manufacturing flyugarki

Det bör noteras att du kan göra en deflektor på skorstenen med egna händer, och i det här är inget svårt. Det är bara nödvändigt att förbereda ett metallplåt och avsluta ritningen, varefter klippa delarna och montera dem.

Gör det själv för den runda rörledaren enligt följande:

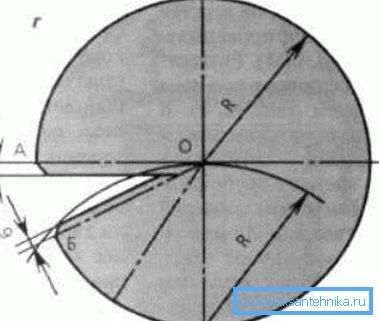

• Först måste du rita en cirkel på stålplåten.. Radien bör vara större än skorstenens radie.
• Därefter, genom centrum av cirkeln, ska vinkelräta mittlinjer dras.. Därefter måste du vid skärningspunkten för O1 sätta benet på en kompass och utföra ett skår B, varvid skivans radie ska vara lika med cirkelns radie. Korsningspunkten för serif måste kopplas samman med en linje med mitten av cirkeln.
• Då måste du klippa en cirkel och klippa ett segment av AOB i det, vilket gör att du kan få en kon. Det är nödvändigt att lämna kanterna för veckan.
• Därefter ska den färdiga delen rullas upp i en kon och plocka upp kanterna.
• Då måste du nita de fyra ställen på konen och installera produkten på röreny. För att fixa det är det möjligt att göra hål i ställen och skorstenen och fixa strukturen med bultar eller självgängande skruvar.

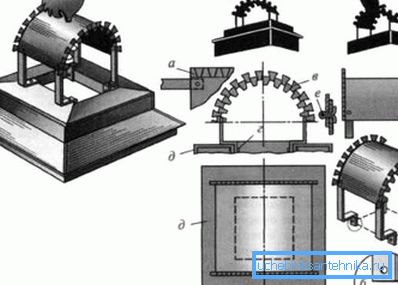

Deflektor kvadrat eller rektangulär skorsten med egna händer är som följer:

• Först och främst är det nödvändigt att skära en rektangel av stål med en sådan storlek att den kan överlappa rörets öppning när den är böjd.
• För att dekorera en skorsten, är det nödvändigt att på båda sidor göra samma sneda skär som ligger i samma avstånd, vilket gör det möjligt att erhålla trapezformiga segment.
• Då måste du göra fyra stativ av stål och fästa dem med nitar i rektangelns hörn.
• Ändarna på stolparna är böjda som visas i diagrammet och ett hål görs i dem.
• Rektangeln måste böjas och sättas in i skorstenen. För att fixa strukturen, i skorstenen behöver du borra hål och sätta in naglar eller stiften som ska gå in i hålen i skorstenssträngarna.

Det här arbetet är över. Vi ansåg de enklaste utförandena av flyugarok. Om så önskas kan du utföra mer komplexa deflektorer och till och med dekorera dem med en väderbladen.

slutsats

Avböjaren är ett viktigt element i skorstenen, eftersom det inte bara ökar utkastet, men förhindrar också ett antal problem som är förknippade med dess igensättning. Dessutom kan han spela en viktig roll i utformningen av huset, betonar att han tillhör en viss stil. Dessutom kan du även göra en sådan apparat själv (se även artikeln Typ av avloppsrör och anslutningar: urvalskriterier).

Från videon i den här artikeln kan du få mer information om detta ämne.
