Kranar för ventilation: huvudvarianter och deras särdrag

Vid installation av huven i köket med ventilationsluft till ventilationen används förutom själva aggregatet en luftledning som i sin tur kopplar huven till ventilationsaxeln. Kanalen är formad av rektangulära eller runda rör och rördelar som gör att du kan ändra riktningens riktning.

En liknande princip används för industriella ventilationssystem där, i enlighet med byggnadsobjektets och konstruktionsobjektets konstruktionsdetaljer, växlar raka rör med formade element som gör att du kan ändra riktning av rutten i önskad vinkel.

I denna artikel kommer vi att prata om de viktigaste typerna av formade element som används för att ändra kanalens riktning.

Designfunktioner

Ett knä (knä) är ett anslutningselement i kanalsystemet som gör det möjligt att byta ut ventilationssystemet med händerna. Moderna kranar som säljs är produkter gjorda med olika material, inklusive svart stål, rostfritt eller galvaniserat stål, plast (för montering av hushållsextrakt) etc.

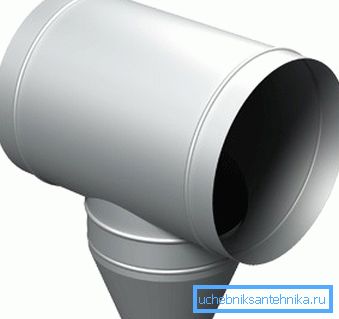

En separat typ av knän på grund av konstruktionsegenskaper används inte som kopplingselement i konstruktionen av kanaler, utan som industriella externa sidosemissioner. I sådana delar installeras speciella barriärväggar eller percola, som förhindrar penetrering av skräp och främmande ämnen i rören.

Viktigt: Öppningsområdet är en viktig parameter som måste beaktas vid val av en produkt.

Området i detta fall bestäms med formeln Sc = L x 2 778 / V.

• Sc är det beräknade området
• L är flödeshastigheten för luft som passerar genom röret,
• V är den hastighet vid vilken luft rör sig genom ventilation,
• 2 778 är en koefficient enligt vilken dimensionerna är konsekventa (till exempel mätare och centimeter).

Klassificering enligt typ av produktionsmaterial

Baserat på vilken typ av produktionsmaterial som används, är böjningar som används vid konstruktion av ventilationssystem indelade i följande modifieringar:

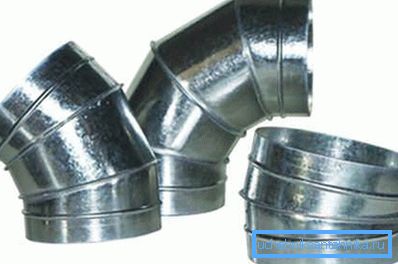

• Galvaniserad ventilationslinje - tillverkad av svart stål, belagt med ett tunt lager av zink. Produktsortimentet representeras av modifikationer som används vid konstruktion av industriella och inhemska system.

Den största fördelen med dessa produkter är ett överkomligt pris kombinerat med korrosionsbeständighet.

• Modifikationer gjorda av rostfritt stål används sällan, eftersom deras pris är högt och vikten utövar en betydande belastning på väggarnas eller golvytans yta. I regel tillverkas rostfria stålprodukter med liten diameter och används enbart i bildandet av hushållsventilationssystem.
• Svarta stålarmbågar är populära i att bygga industriella luftkanaler. Relevansen av dessa produkter beror på låg kostnad. Användningen av sådana ändringar rekommenderas inte vid byggande av system avsedda för avgaser med för hög luftfuktighet.

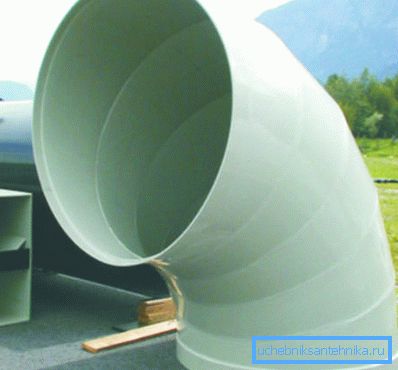

• Plastmodifieringar är gjorda av polymermaterial som är resistenta mot mekaniska belastningar och deformationer. Produkter används endast vid tillverkning av hushållsventilation.

Andra urvalskriterier

När vi har bestämt vilka produktionsmaterial som ventilationsbuktarna är gjorda av, överväga de återstående kriterierna, enligt vilka anvisningarna för att välja lämplig modifiering bestäms.

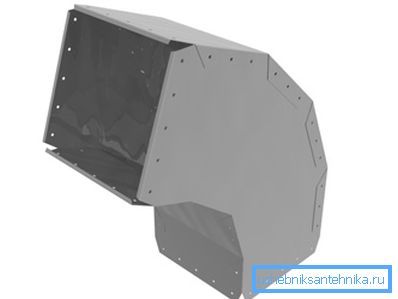

• I enlighet med konfigurationen av tvärsnittet är de runda och rektangulära produkterna utsedda.. Direkt på systemets prestanda påverkar inte tvärsnittets form på något sätt. Valet av tvärsnittskonfiguration är oftast motiverad av utloppsöppningens form på den använda ventilationsutrustningen.

Viktigt: Skillnaden i sektionernas konfiguration kan kompenseras med hjälp av speciella adaptrar. Men vi måste komma ihåg att användningen av adaptrar minskar den aerodynamiska kanalen och negativt påverkar systemets prestanda som helhet.

• Metallprodukter kan tillverkas av stål med en tjocklek av 0,55 till 8 mm.

Vid montering av hushållssystem används böjningar av det tunnaste stålplåten, vars vikt inte kommer att ha mekanisk effekt på väggen eller den täckning som ventilationsledningen är fastsatt på. Vid tillverkning av industriella system används produkter av tjockt stålplåt.

Detta beror på att med en stor diameter av kanalen endast på grund av den ökade väggtjockleken kan du spara konfigurationen av tvärsnittet.

• I enlighet med typen av anslutning används flänsar av armbågar (används för montering av industriella system) eller modifieringar av nippel-typ, där ett tätande gummi används för att uppnå den önskade tätheten.

Modifikationer med en bröstvårtanslutning kännetecknas av enkelhet och snäva tidsfrister för installation. Men sådana knän används endast i hushållssystem, där lufttillförseln är låg.

• I enlighet med rotationsvinkeln är modifieringarna beräknade vid 45 och 90 grader olika.. På begäran av kunden kan dock böjningar göras, vars vinkel är vald i enlighet med vissa egenskaper hos byggarbetsplatsen där installationen utförs.

Viktigt: Vändradien är en karakteristisk egenskap hos knäet med ett cirkulärt tvärsnitt. I standardprodukter är vändradien lika med sektionens diameter. Om det behövs kan denna parameter ändras i enlighet med kundens behov.

Är det möjligt att göra utan montering av kanalen

Om rummets konfiguration inte medför möjligheten att leda kanalen utåt eller in i ventilationsaxeln, kan avloppsugnar appliceras utan att ventileras till ventilationen.

I hjärtat av sådana anordningar appliceras absorptionsfilter som absorberar och ackumulerar obehagliga lukt. Kåpor till köket utan avgaser i ventilationen, kommer att vägra att installera kanalen. Men filter, som fyllning, är det nödvändigt att ändra, annars minskar deras prestanda.

slutsats

Nu vet vi vad instruktionerna för att välja kanaler för montering av en luftkanal är och vi kan välja vilka komponenter med vilken ventilation kommer att ha en avundsvärd prestanda (se även artikeln Värmare för ventilation: typer, installation, beräkning).

Mer användbar information kan hittas genom att titta på videon i den här artikeln.
