Kopparrörslödningsutrustning: demontera funktioner

I över 100 år har kommunikation från koppar varit i stadig efterfrågan. Vissa väljer dem som en indikator på välstånd, andra lockas av avundsvärd hållbarhet, men det är som möjligt, kopparrör i någon sfär utmärker sig av hög prestanda och enkel installation med egna händer.

Trots det faktum att detta material inte kan kallas ett budgetbeslut är rykten om att kostnaden för att ordna VVS eller uppvärmning från koppar oerhört hög är kraftigt överdriven.

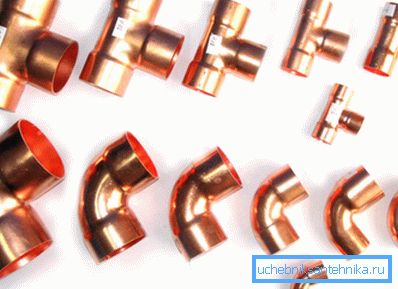

Rör kostar verkligen pengar, men inredning och andra anslutningar är mycket billigare för dem än polypropenprodukter av hög kvalitet. Plus verktyget för lödning av kopparrör har ett överkomligt pris.

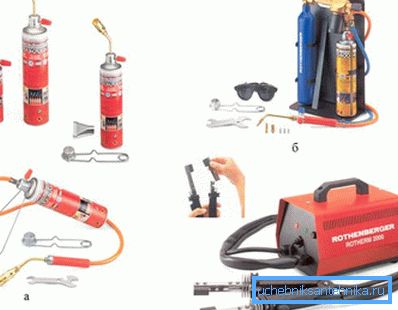

Vad du behöver för lödning

Nästan huvudaktören för den permanenta anslutningen av sådana produkter är en gasbrännare för hårdlödning av kopparrör.

Men vi kommer att berätta om det i detalj lite senare, och nu ska vi prata om hjälp och inte mindre nödvändiga anpassningar.

• För exakt rörskärning använder yrkesverksamma ett specialverktyg för skärverktyg.. Den är utrustad med en skärare av höghållfast material, vilket ger en högkvalitativ skärning. Priset på enheten beror på diameteren på de produkter med vilka den kan fungera. Hemma kan du använda en hacksåg för metall, det är bekvämt att klippa det, men klippet blir inte riktigt jämnt.

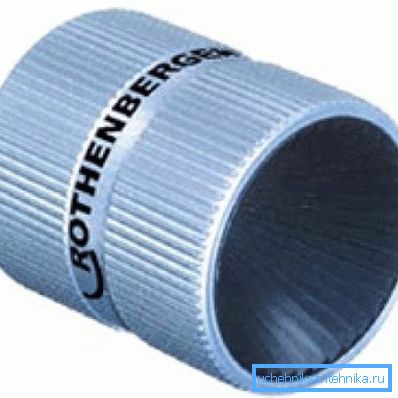

• Nästa viktiga verktyg kan betraktas som en fasmodus. Det är nödvändigt för avfasning, dvs bråk och oregelbundenhet från kanten av skäret. Utan denna enhet kommer det att vara ganska problematiskt att ansluta elementen, plus att chips kan komma in i systemet. Du kan använda filen, men den är lång och besvärlig.

Viktigt: 2 typer av produkter produceras, den runda ansiktsplockaren är bekvämare, men den är endast konstruerad för diameter upp till 36 mm. En penna-typ picometer kan fungera med vilken sektion som helst, men du måste ha en viss färdighet att använda den.

• Rörexpanderaren är en mycket bekväm anordning. Faktum är att materialet för att ordna ledningarna i regel är av samma sektion och för att ansluta 2 identiska rör, använd en övergångshylsa. I närvaro av en rörexpander kan en av de två förbundna ändarna av linjen lätt förskjutas och göra en tillförlitlig brygga utan användning av ytterligare beslag.

Viktigt: rörutvidgaren startar upp i ett rör till ett djup av minst 1 diameter. Således kan du trycka på mjuka legeringens väggar, om väggarna är tjocka eller kopparlegeringen är tillräckligt elastisk, måste kanten av produkten brännas.

Manuell kompakt gasbrännare

Som tidigare nämnts är huvudverktyget en gasbrännare för lödning av kopparrör. Området här är ganska brett, för amatöranvändning, i små volymer används en liten engångspannolja för lödning av kopparrör.

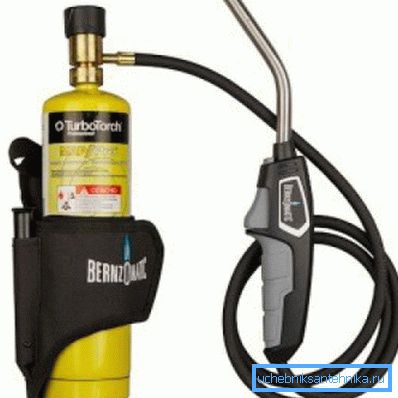

Det finns halvprofessionella modeller och slutligen, vid stora byggarbetsplatser, använder proffs en mobilapparat för lödning av kopparrör.

Utseendet på marknaden av handhållna brännare monterade på en liten gascylinder har öppnat breda möjligheter att bygga systemet med egna händer. Kompaktiteten hos produkten bestämmer bekvämligheten med att arbeta på svåråtkomliga platser, såsom badrum eller kök.

Sådana brännare kan fyllas med olika gasblandningar med olika förbrännings temperaturer. Det beror helt på typen av lödmedel och på vilka legeringar som ska monteras.

På hållaren finns en speciell ventil med hjälp av vilken flamans längd och fokus är justerbara. Dessutom är denna uppsättning utrustad med flera avtagbara munstycken, vilket gör det möjligt att styra materialets uppvärmningsgrad.

Arbetssäkerheten säkerställs med en inbyggd backventil. Manuell facklor är helt oberoende verktyg, de behöver inte ytterligare matningselement. Med hjälp av vissa färdigheter kan du göra mycket professionella sömmar.

Modeller utrustade med flamreflektor produceras, vilket ger gasbesparingar och enhetlig ytvärme.

Professionell utrustning

En professionell apparat för lödning av kopparrör, som mest specialiserad utrustning, är mer besvärlig. Om en gas-luftblandning används för uppvärmning i en autonom manuell sprut löds yrkesverksamma ofta gas-syreblandningen. Förbrännings temperaturen här är mycket högre, vilket resulterar i att en fackla kan användas för att lödda kopparrör med hårdlödd.

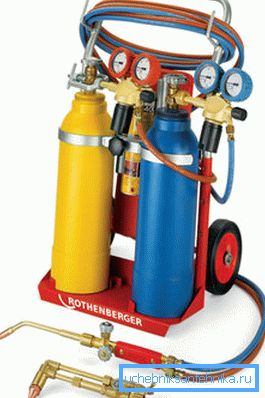

Hela anläggningen är baserad på en liten mobilvagn och består av 2 gasflaskor med propanbutan och syre. I vissa fall kan acetylen användas istället för propan-butan. Syre utför å andra sidan funktionen av ett aktivt oxidationsmedel, medan gas levereras till en professionell brännare genom speciella gasslangar.

Viktigt: i vissa fall, för lödning med smältbara material, tillåts det att använda ett specialt elektriskt lödstryk som värmare.

Loddningskompositioner

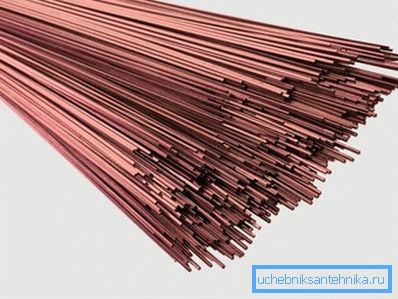

För högkvalitativ anslutning krävs även lödning för lödning av kopparrör med optimal uppvärmningstemperatur. Visuellt ser det ut som en vanlig tråd med en sektion av 2 - 6 mm.

Dess smältpunkt är något lägre än för ett kopparrör. På grund av kapillär effekten, när den smälter, strömmar den mellan rören och bildar en hård, tät och hållbar söm.

Soldater är hårda och mjuka.

• För installation av värmesystem används ofta konventionellt mjukt tennslöd. Det hänvisar till lågsmältning och kan ge en tillförlitlig anslutning vid temperaturer upp till +180 ° C.

Viktigt: tennbaserad lödning innehåller en viss procentandel bly. Av detta skäl är det förbjudet att användas i system som transporterar dricksvatten.

• Luftkonditioneringssystem och rör i frysskåp med låg temperatur ansluts med fast koppar-fosforlödare, där det finns silverinkluderingar. Vid lödning av en ren kopparrörledning kräver inte koppar-fosforlödmedlet ytterligare fluxanvändning. Om röret innehåller mer än 10% nickel eller du behöver lödda aluminiumbrons, fungerar inte koppar-fosforkompositionen.
• I sådana fall används silverföreningar, ju högre andel silver, desto bättre blir lödningen. Till exempel är en förening innehållande upp till 35% silver nödvändig för att kombinera med järn.

• Flux för lödning av kopparrör används vid anslutning med andra metaller, mässing, brons eller järn. Det ger bättre vidhäftning av ytan av materialet och förhindrar bildandet av oxider. Det produceras i olika konsistenser, både i form av vätskor och i form av geler. Applicera med en pensel och efter arbetet torka med en våt svamp eller skölj med vatten.
• Nu används ofta pasta för lödning av kopparrör, det kan kallas ett förbättrat flöde. Beroende på syftet innehåller pastan pulveriserat lödpulver, ett bindemedel och ett fluss för att förbättra vidhäftningen. Appliceringen av en sådan lösning på ytan ger snabb och högkvalitativ vidhäftning. Dessa pastor innehåller inte bly, så de kan användas överallt.

Några ord om lödningstekniken

Alla svetsade arbeten kräver materiell förberedelse. Oavsett om flöde, pasta eller arbete kommer att utföras utan dessa föreningar, bör rörytan i vilket fall som helst rengöras. För att göra detta, använd en borste för metall eller en speciell svamp.

Tips: Experter rekommenderar inte att du rengör ytan med sandpapper eller annat slipmedel. Eftersom slipmedel kan avsevärt minska anslutningens kvalitet.

För hushållsuppvärmningssystem eller vattenförsörjning kan du utan användning av tillbehör, men för anslutningen behöver du en pipexpanderare. Expansionen är utförd på ett sådant sätt att gapet mellan rörens väggar är förenat ligger inom intervallet 0,025 - 0,125 mm.

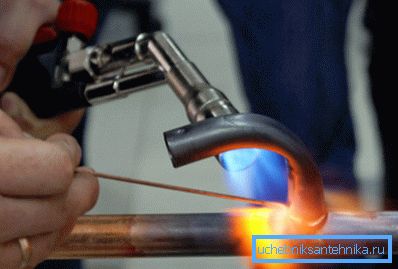

Fortsätt sedan värma upp anslutningen. Instruktionen kräver att uppvärmningen är likformig. Det är inte nödvändigt att bringa metallen till smältpunkten, detta kan senare leda till en defekt i arbetet eller minskningen av egenskaperna hos föreningen.

För att löddet ska fördelas jämnt över hela kontaktområdet är det nödvändigt att det smälter i kontakt med den uppvärmda metallen. Det är inte nödvändigt att värma löddet själv med en ficklampa, för om metallen inte är tillräckligt uppvärmd kommer en högkvalitativ anslutning att misslyckas. Produkten svalnar, vanligtvis inom en timme.

Videon i den här artikeln visar subtiliteten för lödning.

slutsats

Års erfarenhet av koppling av kopparprodukter visar att för nybörjare är det svåraste valet av lödmaterial och relaterade material. Lödningsprocessen är lätt att behärska, verktyg för lödning av kopparrör är billigt och under ledning av en mentor kan all vetenskap förstås på en dag (se även artikeln Polypropylenrör och rördelar: egenskaper, standarder, installationsanvisningar).
