Hur man gör en rörbender med egna händer hemma

Arbete på huset eller på en landsplats kräver ibland böjning av metallband, ett rund eller format rör längs en viss radie. Om det händer sällan är det ingen mening att köpa fabriksutrustning. I den här artikeln kommer vi att tala om sätt att hjälpa till med att göra rörbännen med egna händer i stuga eller hemma.

Vissa teorier

De mest populära metallprodukterna idag är formade rör som kan användas för att skapa:

• staket;
• trädgårdsmöbler;
• nät;
• tillfälliga skydd för bilar;
• växthus;
• läggning av vattenförsörjningsnät;
• garage.

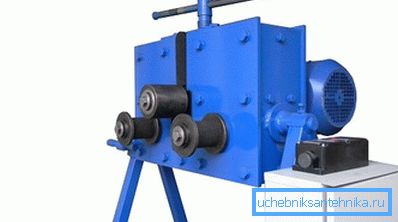

Grunden för tekniken hos sådana strukturer är förmågan att böja rören ordentligt i önskad vinkel. På företag för detta finns en särskild utrustning som gör att du kan utföra böjningar av produkter i vinklar på 0? -180?.

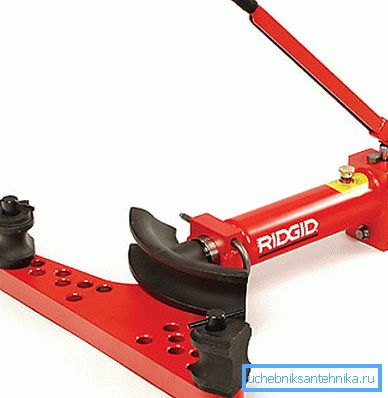

I detta fall görs arbetet genom användning av el eller hydraulik. Detta gör att du enkelt kan böja rör av olika material med en diameter på upp till 50 mm.

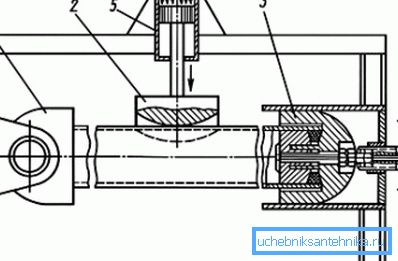

Verktygets designfunktioner

Den består av:

• ramar - öppna eller stängda
• hydraulcylinder - den spelar rollen som en kraftmekanism;
• nedre och övre stången;
• två rörstopp.

Tänk på mer:

1. Den manuella versionen ska ha en tryckanordning installerad på baksidan av utrustningsväskan, ett handtag och en överloppsventil installeras också där.
2. Olja hälls genom cylinderns övre del, där motsvarande kontakt sitter.

1. Den nedre delen av installationen skruvas på den gängade delen på den främre delen av sängen och pressas sedan mot fixeringsmuttern.
2. Överdelen är fäst med två skruvar och ett lås.
3. Under drift förlängs stammen, som kan återvända till följd av verkan av fjädern som är inrymd i hydraulcylindern.
4. Båda band av anordningen är gjorda i form av en svetsad struktur.
5. Hål är gjorda på de tvärgående plattorna, som tjänar till att installera stoppen.
6. Nedan finns gängade hål för justering av bultar, justerbar i höjd.

1. Maskinens fokus är ett element i form av en stift, den är installerad i hålen på lamellerna. I mitten finns en "ström" som fungerar som ett stopp för ett böjt rör.
2. Böjningssegment är gjorda av precisionsstålgjutning.
3. Driften för manuell utrustning är mekanisk och hydraulisk, elverktygen är elektriska.

Profilrören har på grund av sin design en tunn vägg som gör det möjligt att spara metall. Tvärsnittet av det kan vara rektangulärt, i form av en kvadrat eller oval, därför, om du gör rörbensritningarna för profilröret med egna händer, bör du komma ihåg att de skiljer sig något från de vanliga.

I detta fall ska valsarna väljas utifrån det avsedda rörets profil, vilket måste böjas så att de inte deformeras.

Vi gör rörbensaren självständigt

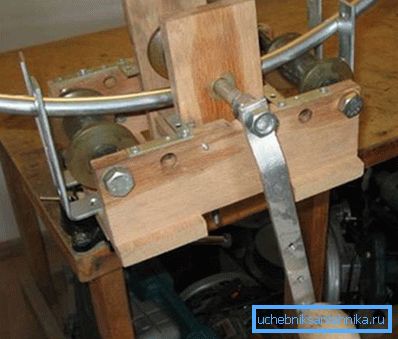

Från trä

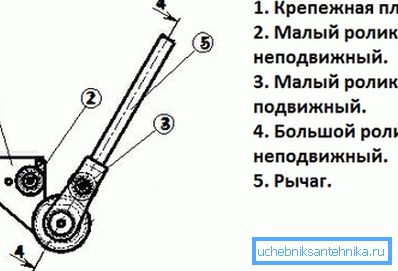

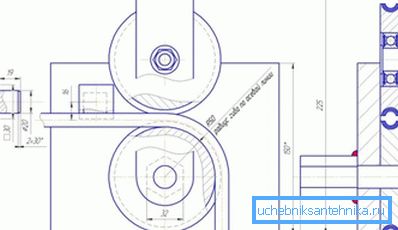

En sådan rörbockare för ett rundrör är en av de enklaste med egna händer, eftersom du inte behöver några speciella detaljer för det, till exempel en hydraulcylinder. Det kommer att bli nödvändigt att göra halva en cirkel av trä, vars radie motsvarar ditt mönster.

Tips: Se till att röret är tyst placerat mellan stoppet och mallen.

Detta alternativ har visat sig bra när man arbetar med rör av aluminium och stål. Att göra en mall är inte svår, och det kommer praktiskt taget inga ekonomiska kostnader för det.

Tips: För olika rördiametrar, gör en annan armatur.

Från metallhakar

Nedan finns ett annat alternativ som låter dig göra en hemlagad rörböjningsstruktur utan stora svårigheter och ekonomiska kostnader:

1. Förbered höghållfasta metallhakar.
2. Montera dem på en fast bas på ett avstånd av upp till 50 mm från varandra, men detta beror direkt på diametern på den produkt du vill böja.
3. Du borde ha en halvcirkel.
4. Vid den ena änden gör det bekvämt för armen.

Metoden kan betraktas som universell, eftersom det medger att man arbetar med olika diametrar, och priset på enheten är lågt. För att göra detta är det tillräckligt att minska eller öka avståndet mellan krokarna så att du kan arbeta med rör med olika tjocklek.

Från rullar och cylinder

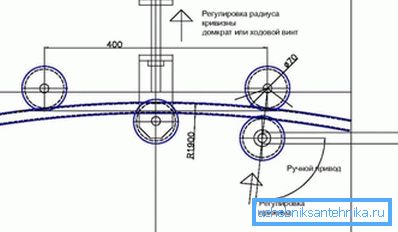

Tänk nu på en mer komplex struktur - gör en rörbender för ett profilrör med egna händer från rullar och en cylinder som kan böj arbetsstycket i vilken vinkel som helst, även 360?. Faktum är att du gör en manuell rörbänare för profilröret med egna händer, som liknar den hydrauliska utrustningen.

Processen sker tack vare en roterande cylinder och rullar för fastsättning av arbetsstycket.

Den första ger dig möjlighet att ändra rörets vinkel till ditt val, så det ska tillåtas att röra sig fritt. Nedan följer en guide till designen.

Du behöver:

1. 2 stycken stålplattor upp till 300 mm långa och 5-10 mm tjocka.

1. 4 stycken stål hörn med hyllor 50x50 mm.

1. Förbered en trämall av plattor upp till 30 mm tjocka.

1. Ta stålplattan och fäst den på undersidan.

1. Fäst hörn med en längd på upp till 300 mm på basens struktur för hållbarhet.

1. Svetsa en andra stålplåt på toppen.

1. Gör ett hål i det - en borrning eller svetsning, med en diameter som är större än skruvens diameter som ska installeras i den. Bultens funktion är att stödja materialet som ska böjas.

1. Fäst hörnen och styrrullarna på toppplattan, orientera dem på insidan av strukturen.

Rörprofilbenderen som du har tillverkat med egna händer gör det möjligt att ändra vinkeln på någon profilprodukt.

slutsats

I den här artikeln lärde du dig hur man gör en rörbender med egna händer för ett standardrör och ett profilrör. Det fick veta om tre mönster som kan tillverkas självständigt för en liten summa pengar. Valet av var och en av dem beror först och främst på arbetsstyckets diameter och dess kvantitet, och tillgången på råmaterial spelar dessutom en betydande roll i detta.

Videon i den här artikeln hjälper dig att hitta ytterligare information om detta ämne.
