Hur man gör en maskin för att böja profilröret med egna

Profilrör är ett mycket använt material som används för att skapa möbler, tillverka olika metallkonstruktioner, dekorera inredningen osv. Deras funktion är hög böjhållfasthet, vilket är bra å ena sidan men komplicerar böjprocessen avsevärt för att skapa en krökt del på den andra. Det här problemet kan dock lösas med hjälp av en speciell maskin.

Om du ofta måste hantera formade rör måste en sådan mekanism nödvändigtvis förvärvas. I denna artikel kommer vi att titta på hur man gör en böjmaskin för ett profilrör med egna händer, eftersom kostnaden för den färdiga utrustningen är mycket hög.

Maskintillverkning

foundation

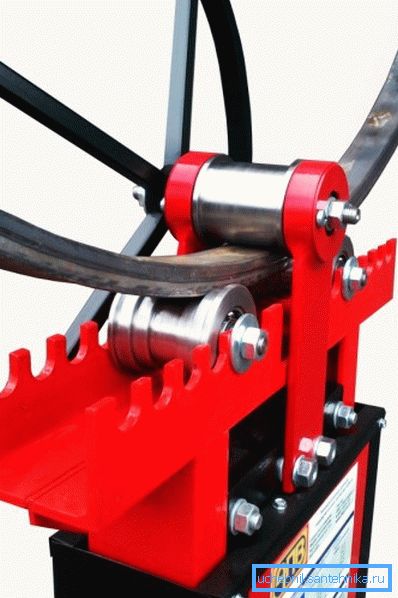

Vid första anblicken kan det tyckas att det är mycket svårt att göra en enhet som liknar märkesböjningsmaskiner för ett profilrör. En person som vet hur man hanterar metall och en svetsmaskin är dock ganska kapabel. Det viktigaste - att närma sig arbetet långsamt och i steg.

Det bör börja med tillverkning av en fast bas - ett metallbord. Du kan köra den från en metallprofil eller annat material. Det viktigaste är att det är stabilt och hållbart, annars kommer även en välförverklig mekanism att vara värdelös.

Tillverkningsmekanism

När bordet är klart kan du fortsätta till tillverkningen av själva mekanismen. För att göra detta måste du först förbereda de tre axlarna, vilket kommer att vara böjning av delen. Axlarna är tjocka metallvalsar, som nödvändigtvis har en axel för rotation.

De kan beställas på verkstaden eller söka efter försäljning på "loppmarknaderna". När dessa delar är klara, bör du göra ett fall för mekanismen och slutföra monteringen.

Instruktionen är som följer:

• Först och främst är det nödvändigt att skära ett fodral för enheten från ett metallplåt på minst 5 mm tjockt, som består av två trapezoider, mellan vilka är axlar.
• Då måste de resulterande trapezformiga hålen göras för axlarna på rullarna. Två axlar borde ligga ovanför bordet, och den tredje ovanför dem, på ett jämnt avstånd från dem.
• Man bör komma ihåg att avståndet mellan de två nedre axlarna bestämmer böjradien. För att göra en hemlagad böjmaskin för ett profilrör var universell kan konstruktionen vara komplicerad och radien kan justeras, för det här behöver du bara göra flera platser för rullarna, vilket gör att du kan ändra avståndet mellan dem. Placeringen av den övre valsen bestämmer den maximala diametern på rören med vilken du kan arbeta. Dess position kan också ställas in med en gängad stång, vilket gör att axeln kan röra sig längs styrningarna och samtidigt vara ordentligt fastsatt.
• Därefter måste du fixa detaljerna i fallet på bänken. Detta kan göras genom svetsning eller bultning. I det andra fallet är det nödvändigt att ge böjda öron med hål underifrån. Avståndet mellan kroppsdelarna ska motsvara axlarnas bredd.
• Efter att du har fästet fodralet på basen måste du installera de återstående delarna..

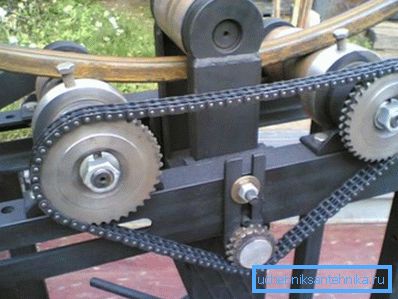

• När axlarna är installerade, bör man överväga att överföra vridmomentet till dem.. Det bästa alternativet är en kedjemekanism. För detta måste du köpa en kedja med tre växlar.

Två växlar ska installeras på de nedre axlarna. Den tredje kommer att utföra funktionen av en spännare, som ligger nedanför de två övre växlarna.

• Då måste en av axlarna fästa ett handtag för rotation.

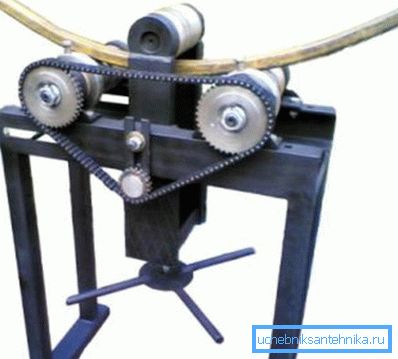

Nu är maskinen för att böja profilröret klart. Det är bara för att få profilen mellan de övre och nedre axlarna och prova produkten i åtgärd.

Om allt arbete gjordes utan fel, så funkar produktens funktionalitet och dess design helt och hållet i originalmaskinen. Naturligtvis, trots alla kostnader som behövs för inköp av delar, kommer kostnaden för en sådan maskin att vara oproportionerligt lägre än priset på den färdiga utrustningen. (Se även artikeln Pipe benders för rörledningar: funktioner.)

Gör en enkel design

Om du inte har möjlighet eller tid att utföra en fullfjädrad maskin enligt det ovan beskrivna systemet, så är det i det här fallet ett enklare alternativ. För enheten av denna design behöver:

Tips! Om det inte finns någon betongplatta kan du hälla betongbasen själv och vänta tills den härdar.

Att utföra en sådan konstruktion är väldigt enkel:

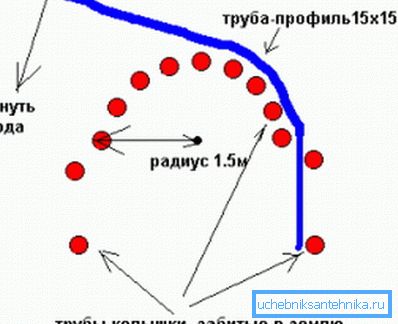

• Först av allt, på grundval av behovet av att dra en böjradius.
• Sedan längs böjslinjen måste du göra 10 hål på samma avstånd från varandra.
• Vidare i hålen är det nödvändigt att fixera metallstiften (om basen hälls kan stiften betongas).
• På de två extrema stiften är det nödvändigt att utföra en rörfixeringsmekanism - det kan vara nära en extra stift, en krokfästning eller något annat.

Så är designen klar. För att böja profilen måste du fixa änden på ytterstiften och långsamt böja runt de andra ställen. När delen är dockad med den sista stiftet måste den fixas och lämnas i en sådan form en stund.

Tips! För att göra röret lättare att böja, måste det först värmas upp.

slutsats

Det är ganska enkelt att utföra maskinen för att böja profilrören, ha vissa färdigheter i att arbeta med metall. Det enda du behöver spendera på delar som inte kan göras självständigt. Om du inte behöver konstant rörböjning kan du utföra en enklare design, vilket tar mycket mindre tid och pengar att tillverka, även om det kommer att kräva mycket mer ansträngning för att böja profilen.

Från videon i den här artikeln kan du få mer information om detta ämne.
