Vad är höjden av avloppsröret ska vara

När du reparerar en lägenhet, bygger ditt eget hus, ersätts eller läggs de nya tekniska systemen, inklusive avloppssystem. En enkel vid första anblicken kan uppgiften med fel inställning störa funktionen av avloppssystemet. Många reparatörer och husägare vet inte vad höjden av avloppsröret borde vara i lägenheten och privata hus och montera den på grundval av sin egen intuition. I denna artikel kommer vi att berätta om lutningsvinkelns höjningsvinkel enligt SNIP.

Undvik misstag

Det är mycket viktigt att fastställa den korrekta lutningen av avloppsrör så att alla avlopp och avfall genom tyngdkraften når platsen för bortskaffandet. En otillräcklig ökning av nivån för tillträde till systemet jämfört med utgången kan leda till en fördröjning av fasta och tunga komponenter i röret.

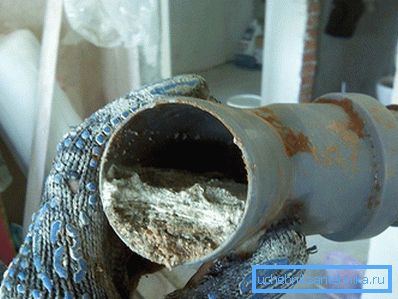

Fettpålagringar på väggarna kommer att bidra till igensättning. Om rören är starkt lutade, lämnar vätskefraktionen för snabbt, vilket lämnar tunga partiklar på rörets botten. Till följd av gradvis ackumulering kommer blockering att uppstå. Dessutom kommer det snabba flödet av vätska att skapa ett övertryck, vilket leder till utseendet av en luftvåg med frisättningen av en obehaglig lukt. Sektioner i avloppsnätet rekommenderas att vara raka, det här är viktigt, eftersom På platser där hörnen är belägna uppträder ofta trängsel.

Parametrar och krav på avloppsnätet inom och utanför lokalerna skiljer sig åt. De regleras av relevanta bestämmelser - byggregler.

Enkla sätt att beräkna vinkeln

I de efterföljande styckena i denna artikel ges alla nödvändiga formler och värden för noggranna beräkningar. De kommer att vara nödvändiga i de fall där byggandet av en industrianläggning eller sådan planeras, där relevanta tjänster därefter kommer att inspekteras för idrifttagning. Hemma, nog att komma ihåg några enkla regler. För ett avloppsrör med en diameter av 110 mm borde det vara en sluttning på 2 cm per meter och för ett rör av 50 mm borde det vara 3 cm med 1 m. Vad visar dessa siffror? Detta innebär att om du drar en linje längs rörets centrala axel och mäter avståndet till ytan från det, kommer det först att vara 2 eller 3 cm längre än i slutet.

För att ta hänsyn till dessa nyanser finns det flera lösningar:

• En rak linje med en längd på 1 m ritas på väggen eller en annan vertikal yta med hjälp av en byggnivån. Från en av kanterna av segmentet är den avsatt uppåt 2 eller 3 cm. Nu är denna punkt ansluten till den andra änden av den dras. Ny linje och kommer att motsvara den nödvändiga lutningen. En nivå är fäst vid den och ett märke görs på den plats som bubblan har avvikit från. På den märkta etiketten kommer det att vara möjligt att tillhandahålla den nödvändiga vinkeln.
• Du kan göra det andra sättet. För att göra detta behöver du en mätare nivå. Vi tar en liten bit av brädet och fäster den nerifrån till verktygets ände med tejp eller tejp. Detta bör göras så att baren var 2 eller 3 cm tjock, allt beror på att röret läggs. Nästa nivå appliceras på röret. Den del utan foder ska spola med rörets sida, vilket borde vara högre i planet. Nu stiger röret tills bubblan stannar exakt i mitten.
• Om längden på rörsektionen tillåter kan du använda mätvattennivån. Två kolvar markeras vanligtvis med en skala. Inledningsvis är röret inställt så att värdena på etiketterna är desamma, när nivån lugnar ner, lyftes ena änden av röret så att vattnet går 2 eller 3 cm. Om längden på nivån är 50 cm, halveras tjockleken av stapeln.
• I närvaro av en lasernivå kan du projicera linjen och avvisa den till önskat värde. Fokusera på det kan du ge den nödvändiga förspänningen.
• I det fall då röret kommer att vara inbäddat i rännan, ritas en linje, som vid nivånmärkning. Den dras till önskad längd och en urtagning görs.

Vanligtvis räcker det med att ställa in det första segmentet med en längd på en meter, resten är monterad i spola med den första. Om du väljer en vinkel för ett rör på 2 m, ska lutningsvärdet fördubblas.

Föreskrifter för hushållsavlopp

Vid utformning av ett avloppssystem i en bostad (hus) är det nödvändigt att uppfylla kraven i punkt 8.3.2 i regelverket SP 30.13330.2012 "Intern vattenförsörjning och avlopp av byggnader. Uppdaterad version av SNiP 2.04.01-85 * ".

Beräkning av avloppsrörledningar utan tryck utförs från förhållandena med lägsta fluidhastighet av 0,7 m / s och pipeline-fyllning av 0,3. Beräkningen måste uppfylla villkoret:

där:

• K = 0,5 - för rörledningar med rör som är gjorda av polymera material;
• K = 0,6 - för rörledningar av andra material;
• V-hastighet hos vätskan m / s;
• d är rörledningens diameter mm;
• h - pipeline fyllning (höjden av vätskenivån i röret), mm;

Det bör noteras att denna förordning ändrade villkoren för att acceptera rörledningsläget från 2013, som upprättades i SNiP 2.04.01.85 *. För att ta reda på vad höjden av avloppsröret i en lägenhet borde, eftersom det är omöjligt att utföra en hastighetsberäkning på grund av otillräckligt avloppsvattenflöde, beräkna minsta lutningen av rörledningen beroende på diameteren från 1 / D-förhållandet.

där: D är rörets yttre diameter i mm.

Beräkningsregler

För områden där det inte är möjligt att bestämma flödeshastigheten för avloppsvattnet, måste tillståndet för fritt flöde av flytande utflöde genom ledningar uppfyllas. Höjden på det inre avloppssystemet beräknas beroende på rörledningens diameter 1 / D.

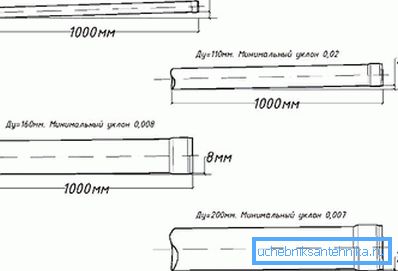

Rör med en diameter på 40-50 mm ska läggas med en minsta lutning på 0,02 och med en diameter av 85 och 110 mm - med en höjd av 0,01.

Enligt tidigare gällande SNiP 2.04.01.85 fastställdes lutningsvärdena för rörledningar med en diameter av 40-50 mm - 0,03 och för diametrar av 85 och 110 - 0,02.

Minsta höjden av avloppsrör i joint venture beräknad för internt avloppssystem är mindre än den etablerade lutningen av rörledningarna i enlighet med SNiP.

Enligt det nya samriskföretaget fanns inga restriktioner på rörledningens maximala lutning, även om ett sådant krav stavades ut i SNiP. Lutningen bör inte överstiga värdet på 0,15 (med undantag för grenar från instrument upp till 1,5 m långa).

Höjdenheterna för avloppsrör anges i mm. Lutningsvärdet på 0,02 innebär att rörledningen sänks med 20 mm över en längd av 1000 mm. Att veta detta förhållande är det möjligt att beräkna den minsta vertikala förskjutningen för en rörledning av vilken längd som helst.

Experter mäter inte lutningsvinkeln i avloppsröret i grader, även om denna mätning är mer bekant och förståelig för många. Mätning av rörets förskjutning i vertikalplanet ger ett mer exakt resultat än att bestämma vinkeln i grader. Minsta felet kommer att leda till obalans i hela avloppssystemet, trängsel, trafikstockningar och konstant rengöring av rören kommer att krävas.

Standarder för externt avloppsvatten

Höjden av rörledningen för externt avlopp skiljer sig från minsta höjden på det inre dräneringssystemet. Krav på externt avloppsvatten enligt Regelregelverket SP 32.13330.2012 "Avloppsrening. Externa nätverk och anläggningar. Uppdaterad version av SNiP 2.04.03-85 "

För effektiv drift av avloppssystemet bestäms också hastigheten på avloppsreningsgrad på graden av fyllning av rör. Minsta höjden för avloppsnätet bestämdes av villkoren för avloppsvattnets minsta flödeshastighet. Lutningshastigheten beror på rördiametern. Minsta antal rörledningar för alla avloppssystem bör tas för rör:

• med en diameter av 150 mm - 0,8 cm per meter;
• 200 mm i diameter - 0,7 cm per meter.

Villkoren för avloppsvatten på land kan variera, så för vissa delar av nätverket tillåts det att acceptera backar för rör med diametrar: 200 mm - 0,5 cm per meter; 150 mm - 0,7 cm per meter.

Med all information kommer du att kunna utföra installationskvaliteten. I framtiden kommer detta att underlätta underhållet av hela systemet.

video

Den här videon innehåller information om hur man ställer in avloppssystemets lutning när den är installerad i tunneln:

Denna video handlar om vad höjden av avloppsröret borde vara i ett privat hus och hur det kan ställas in med en smartphone:
