Toalettstolsventil: vilka versioner är mest tillförlitliga?

Alla vattentankar har en så komplex komponent som en toalettspolningsventil. För närvarande finns det flera sorter av denna webbplats. Du borde veta allt om dem innan du köper enheten eller reparerar den.

Nodtilldelning

Syftet med anordningen är som följer.

1. Den öppnar och släpper ut vatten när tanken är tom..
2. Förhindrar vattenflödet efter att tanken fyllts i önskad grad..
3. Låselementet ger en konstant nivå av vätska i tanken., om det finns tryckfall i vattenförsörjningen. När trycket i systemet faller eller ökar med 0,1 MPa, bör vattennivån inte förändras med mer än 0,4 cm.

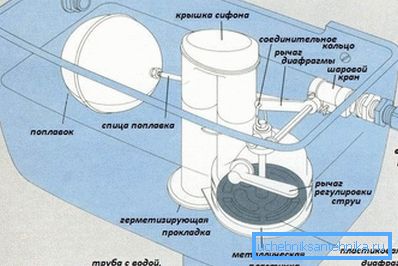

Den allmänna driftsprincipen som en toalettcisternventil har är detta.

1. Eftersom vätskenivån i tanken sjunker under det tillåtna värdet sjunker flottören lägre och lägre och därmed aktiverar spaken.
2. Trycket på skjutstången sjunker. Som ett resultat börjar vatten att strömma in i tanken.
3. Samtidigt börjar flottören flyta uppåt.
4. När en viss nivå uppnåtts är ventilen stängd med en spak, vattnet slutar samlas.

En mängd olika konstruktioner av flytelement beror på många typer av dräneringssystem och tankar. Till exempel finns en backventil på toaletten och en direkt motsvarighet. Principen för deras arbete är väldigt annorlunda.

Typer av ventiler för tank

Förslutningarna av toalettskålar kan vara gjorda av metall eller plast.

Tillverkningsmaterial

Dyra modeller av dräneringsmekanismer är gjorda av brons och mässing. Dessa metalllegeringar har god styrka och styvhet, är nästan inte känsliga för korrosion och är resistenta mot kemiska och mekaniska belastningar.

Genom konstruktion kan de vara enkla separata enheter (bulk och dräneringsventil) och komplexa prefabricerade enheter.

Var uppmärksam! Spakventilaggregat från legeringar är endast gjorda för modeller av toalettskålar i "eliten" -klassen. För kategorin "business" görs metallavstängnings- och avloppsdelar separerade från fyllnadsmodellen. Detta förenklar systemet, ger det mångsidighet under installationen och låter dig reparera komponenter separat.

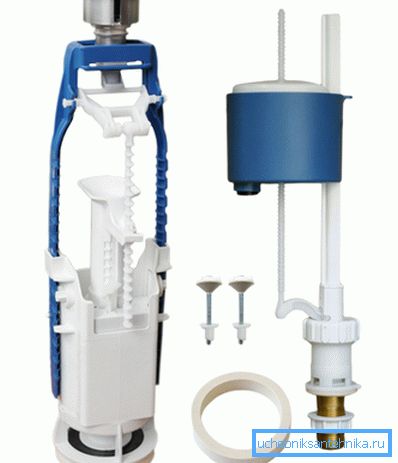

Cisternventilen är oftast gjord av plast. Slutkursen på en nod beror på kvaliteten på råvarorna samt på exaktheten av produktionen av element. Med andra ord finns det ett direkt förhållande här - ju dyrare tankens avstängningsventil desto mer hållbar blir det.

Enhetskonfiguration

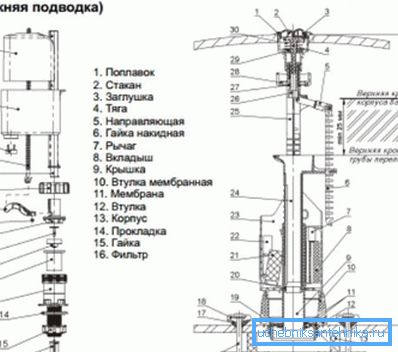

Tankens låstillbehör har endast två konfigurationer: du kan installera antingen ett separat eller kombinerat system med egna händer.

1. Separat inloppsventil för toalettcistern och dräneringsmodul monteras i sin tur.
2. Sammankopplingen av sådana element utförs endast genom vatten.
3. Fyllelementet är en enkel knut av en viss form, med en flottör.
4. Att genom kontrollstrycket verkar när vätskenivån stiger på ventilen stänger hon vattnet.
5. Separat toalettcisternavloppsventil kan ha en tryckknapp, pedaler, dragkraft etc.
6. Detta element har en volymetrisk nacke. Med det mates luft eller mekanisk ventil. Den går ut genom dragsystemet eller genom en direkt slag (lyft, pressar).

Var uppmärksam! Den största fördelen med separata avloppsenheter är möjligheten att ersätta eller reparera sina enskilda element. Denna omständighet underlättar och minskar kostnaden för arbete.

1. Kombinerade mekanismer där fyllnings- och avloppselementen är belägna i samma hus och är sammankopplade med en direktlast garanterar maximal säkerhet och tillförlitlighet hos tankens drift.
2. Det är värt att notera att sådana system är svåra att reparera, dessutom är de problematiska att konfigurera.
3. Emellertid anvisar anvisningen att med en fin justering kommer en sådan nod att fungera felfritt.

Typer av ventiler på en design

Totalt finns det tre konstruktiva typer av ventiler för tankar:

• croydonventiler;
• membrananaloger;
• kolvanordningar.

Croydon-typ enheter

Sådana ventiler är tekniskt föråldrade, de finns bara på modeller av sanitära anordningar från det förflutna.

1. De innehåller en kolv med en sadel, en hävaraxel och en ventilkropp.
2. Vatten matas och avskuras med en kolv som rör sig vertikalt.
3. Den aktiverar dess flottörspak.

Denna design släpper ut ganska snabbt. Därför stänger ventilen i toaletten inte över tiden, det strömmar och stänker ut ur toaletten.

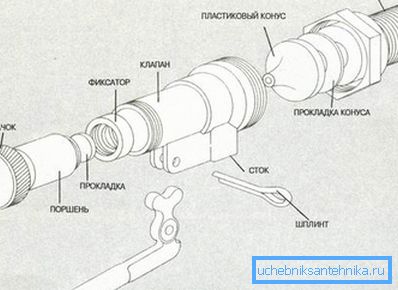

Kolv-motsvarigheter

1. Inloppsventilen i kolvtyps toalettbunken har en axel i form av en spak.
2. Den är fixerad i split pin (gaffel).
3. När spaken rör sig horisontellt, orsakar kolven att flytta.
4. Det berör periodiskt sadeln. Detta reglerar flödet av vatten i lagertanken.
5. Kolven har en tätning på sin ände.
6. När den sitter i sadeln stoppar tätningen flödet av vatten.

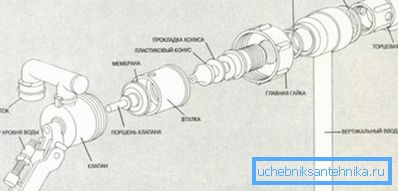

Moderna knutar med membran

1. En sådan ventil i toalettskålen istället för en packning är utrustad med ett membran.
2. Gör dem av gummi eller silikon.
3. Under kolvens rörelse rör sig membranet.
4. Därför förhindrar det vid det önskade ögonblicket flödet av vatten i tanken.

Liknande ventiler är de modernaste. De är utrustade med alla nya sanitetsanordningar. Baserat på detta är det värt att bo på membrananordningar mer detaljerat.

De ger den snabbaste påfyllningen av tanken med vatten och dess överlappning. Baserat på webbplatsens kvalitet och justeringen av justeringen kan processen att rekrytera vätska och dess urladdning vara tyst eller mycket högt.

Var uppmärksam! Den huvudsakliga nackdelen med membrantypen av ventiler är att för deras effektiva drift i VVS-systemet bör det inte finnas signifikanta tryckfall. Deras värde bör inte överstiga 0,1 MPa.

För att mekanismen ska kunna fungera normalt och så länge som möjligt är det viktigt att vattnet i nätverket är rent.

Hur en membranventil fungerar

Huvudfaserna för driften av anordningen presenteras nedan.

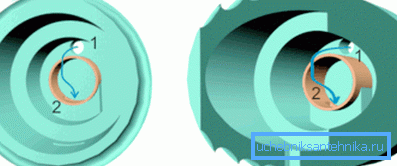

Första fasen

1. I den första fasen är ventilen öppen. Under det kommer vatten in i tanken. Membranet, som följer flödesriktningen av vätskan, rör sig bort. Därför kan vatten utan hinder hindra tanken.
2. I början strömmar vätskan bara in i den preliminära sektionen.
3. Så att hon kom direkt i tanken, finns det ett speciellt hål i detta fack. Processen liknar den som äger rum i tankar utrustade med stångventiler, men det finns ett membran sträckt över kolven.
4. Det finns en lumen i den, en plaststång passeras genom den. Den har också en lumenavsnitt på 1 mm. Tack vare honom strömmar vattnet delvis in i fyllnadsdelen.
5. När flottören är i sänkt tillstånd bildas ett litet hål i kolven med en diameter av endast 0,5 millimeter. Genom det flyter en liten mängd vätska in i tanken.
6. På grund av den liknande principen för membranventilen, skapas samma tryck i förberedelserna och påfyllningsdelarna och i tankens del bakom dem. Detta är den grundläggande skillnaden mellan en sådan mekanism och en motpart som har en stångventil.

Andra etappen

1. Vid detta tillfälle går vattnet in i tanken, samtidigt som det flyter upp bollen.
2. Under processen ökar nivån på staven med gummitätning.
3. Tätningen täpper hålet.
4. Vid efterföljande rörelse av stången pressas kolven med membranet mot sadeln. Därefter förseglas fyllnadsdelen.

Baserat på det faktum att vattentrycket i tankens fyllnadsdel är förknippat med popupflödet, är membranet mycket tätt pressat mot sadeln. Detta förhindrar flödet av vatten i lagertanken.

Tredje etappen

1. Den tredje etappen är att dränera vattnet efter att ha använt toalettskålen.
2. I det ögonblicket, när vätskan kommer ner från tanken och strömmar in i skålen på toaletten, försvinner trycksffekten av flottören på stången.
3. Spåret i kolven vid denna tidpunkt överlappar inte staven. På grundval av detta och i påfyllningsdelen minskar trycket kraftigt.
4. Trycket förblir endast från vattenförsörjningssystemet, och det verkar på kolven med membranet och förflyttar dem till sidan.
5. På grund av detta går dräneringsmekanismen igen i första steget.

slutsats

Utformningen av avloppssystemet, inklusive dess ventil, är av stor betydelse för toalettskålens effektivitet och tillförlitlighet. När du väljer en sanitetsanordning glöm inte att försäkra dig om att den är utrustad med sin moderna modell.

Videon i den här artikeln innehåller mycket mer information.
