Toalettanordning: strukturella och operativa funktioner

Det är svårt att föreställa sig modernt boende utan toalett, eftersom det här sanitära fästet gör att det är bekvämt att besöka toaletten och inte kräver särskild vård. För normal drift måste ägaren dock känna till toaletten, eftersom toalettens fel och deras eliminering är direkt relaterade till dess strukturella egenskaper.

Vi kommer att berätta hur toaletten är utformad, och ge också ett antal tips för att ställa in det.

utformning

Enhet och driftsprincip

Vi kommer att överväga den vanligaste modellen av "toalettkompakt", som det är bekant för alla och ganska intuitivt.

Produkten består av tre huvuddelar:

1. skålar, vilket är en behållare för insamling av avfallsprodukter. Skålen har ett avloppshål anslutet till avloppsrören och utrustad med en vattenfälla (sifon);
2. Avloppstank, vilket är nödvändigt för tillförsel av vatten, som används för att tömma skålens innehåll i avloppet. Inuti tanken installeras en automatisk toalettspolningsanordning som reglerar driften av ventiler och stoppventiler.
3. Avföring med lock. Ökar användbarheten hos enheten, och låter dig också stänga behållaren efter användning som avsedd.

Enheten fungerar som följer: Vattnet från vattenförsörjningssystemet matas in i tanken genom toalettavloppsanordningen, som innehåller en tilluftsventil med en flottörmekanism.

När tanken är fylld stiger flottören och stänger tillförselventilen, vatten slutar strömma.

Efter användning trycker konsumenten på en nyckel eller spak som slår på toaletten, spolventilen öppnar och vattnet rusar skarpt in i skålen, tvättar innehållet i ett trattrör.

Mängden vatten beräknas av tillverkaren så att det är tillräckligt för att helt avlägsna avföring från skålen.

När vattennivån sjunker sjunker flottören och vattentillförselventilen öppnas igen.

Den inkommande vätskan pressar på avloppsventilens kronblad, som stänger avloppshålet, och vattnet börjar ackumuleras igen i tanken.

Detta inträffar tills dess nivå når det inställda maximala värdet, vilket leder till att fläkten spärras av tilluftsventilen, och enheten kommer att vara ren och redo att användas igen.

Var uppmärksam! Vid flodmekanismsbrott i tanken, tillhandahålls ett system med överflöd av överskott av vatten i avloppssystemet. Detta skyddar ägarna till lägenheten från översvämning.

Toalettskål

Vasen på enheten är utformad så att dess form ger den mest fullständiga rengöringen av tanken med det minsta flödet av vatten från tanken. Detta gör det inte bara möjligt att spara vätska, men också för att använda mer kompakta tankar.

Idag finns det tre huvudvarianter av denna del:

1. Belleville. Den har en platt form och hålet är förskjutet framåt, vilket sparar oss från ricochet-sprayer under hanteringen.
2. Visor. Här flyttas hålet tillbaka och framväggen är vinklad. Detta är den mest bekväma och estetiska formen av vasen;
3. Tratt. Fram- och bakväggarna har ungefär samma lutningsvinkel. Hålet ligger nästan i mitten av skålen, vilket gör det minst bekvämt på grund av ricochet-sprayer.

Innehållet dräneras längs avloppskanalen, som har en speciell form: på grund av den vertikala böjningen (knä) skapas en vattenfälla i kanalen.

Efter att vätskan passerar genom kanalen förblir en viss mängd i knäet och blockerar avloppsgaser till rummet.

Vaserna kan också skilja sig från dräneringsrörets placering: det kan vara horisontellt, vertikalt eller snett.

Detta påverkar inte enhetens funktion, men när den är ansluten till stigaren är den här funktionen väldigt signifikant.

Var uppmärksam! När du väljer en toalettskål borde du studera platsen för stigaren och fläktens tee. Köp vanligtvis en enhet med samma typ av rör, som var på den gamla toaletten.

Avloppstank

Tanken är som nämnts ovan konstruerad för att tömma skålens innehåll i avloppet. Moderna tankar är utrustade med mekanik, som utför automatisk drift av enheten.

Produkten har en huvuddel och ett avtagbart lock, där i de flesta modeller finns en avloppsknapp.

Tanken är som regel gjord av samma material som hela apparaten: fajanse eller porslin. Tidigare producerades gjutjärn och ståltankar, nu finns det ibland plastbehållare.

Porslinprodukter anses emellertid vara av högsta kvalitet, och detta gäller tanken och vasen.

I den "kompakta" modellen är tanken installerad på skålen och fastsatt med plast- eller metallbultar med muttrar.

Fogen är utrustad med en speciell gummipackning som gör den lufttät. Ibland har tanken en extra fastsättning på väggen.

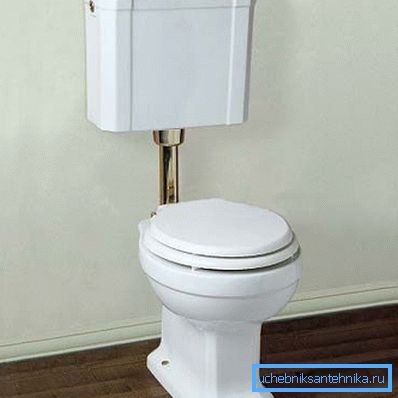

Det finns också monolitiska modeller där tanken är oskiljbar från skålen. I gamla och några moderna sorter ligger tanken ovanför och ansluten till vasen med ett vertikalt rör.

Slutligen finns det dolda tankar, vilka är fastsatta på monteringsramen för väggmontering av toaletten.

Avloppsmekanik

Låt oss tänka på tankdesignen mer detaljerat:

Sammansättningen av avloppsmekanismen innefattar:

1. Vattenförsörjningsventilen med den flytande låsningsmekanismen. Stänger av och öppnar kanalen för flödet av vätska, beroende på floatens läge (vattennivå);
2. Överflödesrör (sifon), kombinerat med en spolventil och en päron, som stänger avloppshålet;
3. Traction, så att du kan lyfta päron och öppna hålet för spolning;
4. En flottör som är ansluten med en nål till en matningsventil. När du flyttar flottören upp trycker nålen på membranet, vilket stänger kanalen av vatten som kommer in i tanken;
5. Vattennivån i tanken.

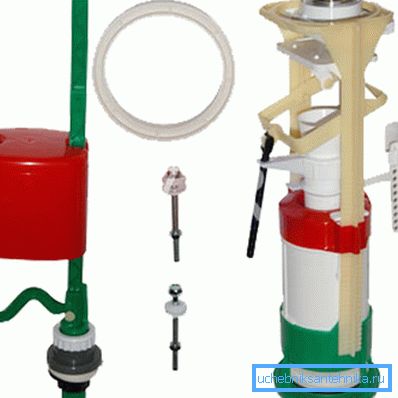

Var uppmärksam! Modern mekanik är något annorlunda, men principen om sin handling är densamma. Vi använder det gamla systemet för tydlighet.

En anordning för att dränera vatten i toaletten gör det möjligt att justera mängden vätska som ackumuleras av tanken. För detta görs en skruv i tilluftsventilen, vars rotation ändrar positionen hos flottörens ekrar, vid vilken kanalen är låst.

Du kan också justera nivån genom att ändra nålens form: för att du kan böja den eller använda knäleden, om den tillhandahålls av designen.

Var uppmärksam! Vid nedbrytning av mekanik eller otillräcklig spolning rusa inte för att skriva av systemet. Innan du byter avloppet i toaletten, kontrollera dess inställning, liksom gummipakningen och ventilmembranet.

Instruktioner för montering av mekanik kan variera kraftigt beroende på konfiguration, eftersom moderna enheter präglas av förbättrade styrsystem.

Det är dock värt att notera att den nyare enheten, desto lättare är det att konfigurera den, så det finns ingen anledning att oroa sig för.

Det finns också en spolningsanordning under tryck för toaletten, vilket eliminerar lagertanken.

Men för privat bostäder är denna lösning dålig, eftersom den kräver en direkt anslutning av en tum eller? motorväg till toaletten, vilket är dåligt förenligt med egenskaperna hos den inre ledningen av kallvattenrör.

Dessutom är denna design mycket högljudd och skapar vattenhammare i nätverket.

slutsats

Priset på bra VVS är ganska högt, och när det väljs är det lämpligt att förstå toalettskålen. Denna kunskap hjälper också till att konfigurera och använda enheten på ett bekvämt sätt, och videon i den här artikeln hjälper dig med detta.
