Stormavloppssystem

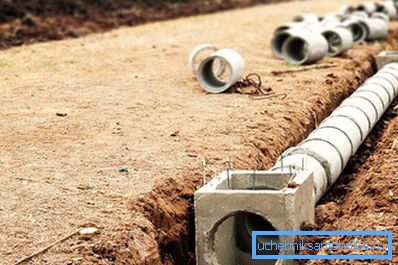

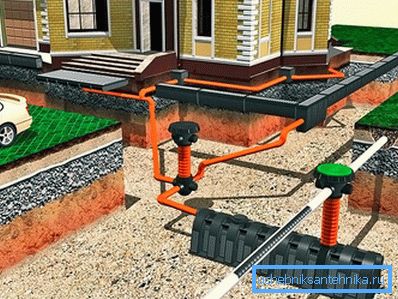

Stormvattenavloppssystemet är anordnat i syfte att observera gynnsamma levnadsvillkor och hushållens funktion. Det ger ingenjörsskydd för territoriet från översvämning av ytvatten och är också en förebyggande åtgärd mot översvämning av grundvatten. Stormavloppssystemet är ett nätverk av stormvatteninlopp, brickor, rör, brunnar, där regn och smältvatten uppsamlas och transporteras. Installation av stormvatten är dyrt. Detta är en tidskrävande process, men det uppsamlade stormavloppet med egna händer kommer att bidra till att avsevärt spara kostnader.

Typer av ytdränering

För närvarande används två typer av stormavloppssystem som kompletterar varandra:

• Lineär dränering - används för att samla upptinat och regnvatten från ett stort område.

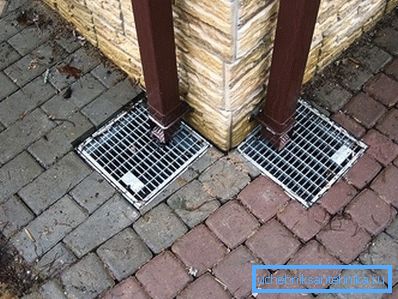

• Punktavlopp - används för lokal uppsamling av ytvatten.

Linjära avrinningsbrickor samlar in och transporterar vatten från stora ytor, punktliknande - utföra funktionen av lokal vattenuppsamling (om objektets vertikala layout inte tillåter vatten att avledas av brickor) eller en inspektionsbrunn. Även mejdad dränering används ofta för att samla regnvatten från avloppsrör.

Stormavloppssystem är gjorda av plast, betong, polymerbetong och fiberarmerad betong. Varje bricktyp är konstruerad för en specifik lastklass. I privat byggnad finns tre klasser av laster:

1. A15 gågator, cykelvägar, gårdar.
2. B125 garage och parkering för bilar.
3. S250 trottoarer, garage.

Beräkning och design

Innan du gör ett stormvatten måste du göra alla hydrauliska beräkningar, bygga planer och profiler. Hydraulisk beräkning av ytdräneringssystemet utförs på grundval av SNiP-krav, med hänsyn till de geoklimatiska och geometriska egenskaperna hos avrinningsområdet, vars resultat bestämmer det nödvändiga tvärsnittet av dräneringsbrickan, antalet urladdningspunkter och dräneringsrörets diameter.

För att göra hydrauliska beräkningar behöver vi följande initialdata:

• utfällningsintensitet vid platsen för stormvatteninstallationen
• typ av yta (gräsmatta, cobble etc.) och dess yta;
• terräng sluttning;
• takytan av huset och ekonomiska strukturer.

Med denna data kan du beräkna den mängd vatten som du vill ta med en förenklad formel:

Q = q₂₀* F * Z, - var

• q₂₀ - regnintensitet, l / s per 1 ha, varaktig 20 minuter, tas enligt SNiP;
• F är det område från vilket ytvatten samlas, ha;
• Z är medelvärdet av täckningsgraden.

För privat konstruktion räcker det med flera Z-värden:

• gräsmattor, markskydd - 0,35;
• macadam utan bindemedel - 0,4;
• betongbeläggning - 0,85;
• asfalt betongbeläggning - 0,95;
• taket av huset - 1.

Mängden vatten beräknas för varje sektion som betjänas av ett enskilt inlopp, separat. Dräneringsbrickans kapacitet beror på lutningsvinkeln, typ och storlek på brickan - dessa data tillhandahålls av tillverkaren.

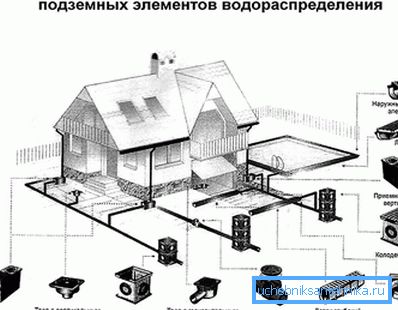

På planen anges platsen för brickor, punktvatteninlopp, inspektionsbrunnar och utloppspunkter. En obligatorisk del av planerna, om profilen inte är byggd, är närvaron av märken som indikerar sluttningarna i sektionerna och därmed vattendragen. Vid ett komplext dräneringssystem måste du bygga en profil med en indikation på märkena på de nedre gränserna för rännorna, brunnarna och utloppsrören.

Installationsfunktioner

I enlighet med planen är skyttar förberedda för installation av brickor och läggning av rörledningar. För installation av stormavloppet behöver du följande verktyg:

• nivå;
• hammare för plattor;
• sladd;
• spade;
• måttband;
• Bulgariska.

Ledningen markerar linjenivån, under vilken brickans linje kommer att exponeras. Grävbredden är lika med brickans bredd plus 10 cm tolerans på vardera sidan av brickan, och djupet är lika med höjden på brickan plus 10 cm. Ledningen sänks strax nedanför ytbeläggningen. Installering av dränering startar från urladdningsstället. Brickorna är installerade i en gräv på en betongplatta med obligatorisk cementering. Om det behövs jämnar brickan med en hammare för plattan och slår lätt på kanterna med nivåreglering. Tjockleken på betongburets väggar beror på vilken klass av last som antas. För massor av klasserna A15 och B125 ska betongbasens tjocklek vara 15 cm, betongens tjocklek är 10 cm, för belastningsklass C250 är betonghöljets väggtjocklek 15 cm.

Vid montering av plastskivor kan betong deformera sina väggar. För att förhindra att detta händer installeras brickor tillsammans med grillar. För att gallret inte ska bli smutsigt med lösningen kan de lindas med plastfolie.

För att vatten ska kunna komma in i systemet, och bilens hjul inte förstörde brickans väggar, bör gallret installeras 3-5 mm under ytan.

Brickorna är anslutna till fogen med hjälp av tornspårsystemet. För att öka duschens livslängd förseglas alla fogar i facken och en plugg är installerad på den sista facket. Vid anslutning av brickorna i en vinkel måste de skäras och sammanfogas i en vinkel på 45 °, och detsamma bör göras med gallret. Som regel är det möjligt att klippa med en kvarn, men ett diamanthjul används för polymer-sand och betongfack. Vid sågning bör du försöka fånga båda sidor av facket.

Vid montering av brickor är det nödvändigt att tillhandahålla en termoväxling mellan grillen och ytan på båda sidor, som är fylld med tätningsmedel.

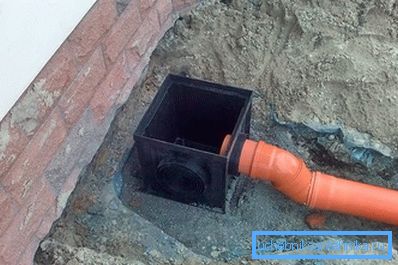

Brickorna är anslutna till stormavloppssystemet genom en sandfälla med PVC-utlopp med en diameter av 110-150 mm. För detta är det bättre att använda kranar i en vinkel på 45?. Skräpet kan inte installeras, om det inte finns någon risk för skräp i stormvatten. I det här fallet används för en anslutning till systemet brickor med en vertikal gren eller ändkåpa med ett hål för anslutning av rörledningen.

Det är bättre att fördjupa utloppsröret från brickan eller sandfällan under marken med markfrysning, då den varma luften från systemet inte tillåter att vattnet i sandfällan fryser vilket gör att systemet kan fungera ordentligt under många år.

Varvhastigheten för stormvatten bör vara från 0,4 till 0,6 m / s med en minsta lutning på botten. Tack vare detta kommer dräneringssystemet inte att siltas. I avsaknad av naturlig lutning av ytan måste du använda en kaskad av brickor eller brickor med en lutning som kommer att skapa en höjdskillnad och ge den nödvändiga flödeshastigheten.

Minsta diameter av rörledningarna för stormvatten är 110 mm, pipelines lutning måste vara minst 0,01 eller 1 cm / m, för ett 150 mm rör är minsta lutningen 0,008.

Anslutning av punktinlopp eller sandfällor till transportsamlaren ska ske genom sneda te eller inspektionsbrunnar.

Under drift ska brickorna periodiskt rengöras av skräp samtidigt som gallret avlägsnas, liksom utgrävning och rengöring av filtret från sandfälla och punktavlopp.
